Séparation de PCB de précision pour assemblages sensibles et complexes

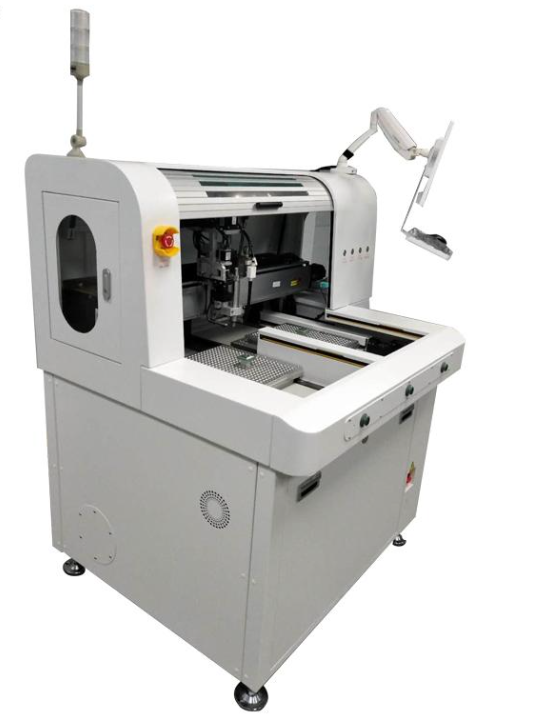

Dans la fabrication électronique moderne, la séparation des cartes n'est plus une simple étape de finition. Pour les assemblages à forte densité de composants, les contours de cartes irréguliers et les produits intégrant des puces, capteurs, connecteurs ou composants RF à forte valeur, le processus de séparation des panneaux affecte directement le rendement, la fiabilité à long terme et la qualité esthétique. Cette machine de dépannélisation de PCB est conçue comme une solution de séparation de PCB haute précision et sans contrainte pour les fabricants qui ne peuvent accepter les fissures de joints de soudure, les bavures sur les bords ou les dommages aux composants liés aux vibrations.

Conçu autour d'une broche haute fréquence de précision fonctionnant jusqu'à 60,000 RPM, le système assure un routage stable avec des bords de cartes propres et une force de coupe maîtrisée. Par rapport aux méthodes conventionnelles de rupture mécanique, ce routeur PCB hors ligne protège les structures PCBA fragiles en réduisant les contraintes physiques pendant la séparation. Il convient particulièrement aux substrats minces, aux panneaux densément assemblés et aux profils complexes pour lesquels les méthodes de dépannélisation traditionnelles peuvent introduire des risques de fiabilité cachés.

Pour les fabricants traitant des produits électroniques haut de gamme, des cartes de commande automobiles, des modules de communication, des appareils électroniques médicaux ou des assemblages de commande industrielle, l'avantage est clair : des coupes plus nettes, une meilleure répétabilité et une protection accrue du produit fini. En tant que dépanneleur SMT professionnel, cet équipement est conçu pour favoriser à la fois l'assurance qualité et l'amélioration du débit sans compromettre l'intégrité des cartes.

Caractéristiques clés protégeant le rendement et la précision

Broche haute vitesse pour une coupe nette à faible contrainte

Le système de routage utilise une broche de précision conçue pour un fonctionnement à grande vitesse jusqu'à 60,000 RPM. Cela est essentiel pour réaliser une découpe de contours lisse sur les PCB FR4 et assemblés tout en minimisant la formation de bavures et la résistance à la coupe. En production réelle, une contrainte de coupe plus faible assure une meilleure protection des condensateurs céramiques, joints de soudure à pas fin, BGA, micro-connecteurs et autres composants placés près du bord de la carte. Pour les usines recherchant une séparation de PCB sans contrainte, la stabilité de la broche n'est pas seulement une spécification ; elle constitue un facteur décisif pour préserver la qualité de l'assemblage.

Alignement visuel CCD avancé pour les implantations denses

Le système intégré de dépannélisation avec alignement CCD reconnaît automatiquement les repères fiduciaires et applique une compensation avant la coupe. Cette correction basée sur la vision est particulièrement précieuse lors du traitement de configurations de panneaux compactes, de faibles dégagements de bord ou de cartes aux géométries complexes. Un alignement visuel précis permet de maintenir des trajectoires de routage constantes et réduit le risque de déviation sur les assemblages haute densité. Pour les fabricants produisant des cartes de formes irrégulières, des conceptions de panneaux imbriqués ou soumises à des exigences de tolérance strictes, ce niveau de précision visuelle garantit des résultats fiables et reproductibles.

Table de travail à double navette pour un rendement supérieur

L'architecture à double table permet de charger un côté tandis que l'autre est en cours de découpe. Cette conception pratique réduit les temps d'inactivité et améliore l'utilisation de la machine dans les environnements de production continue. Dans les lignes SMT à grand volume, la capacité à maintenir le flux entre l'assemblage en amont et la manutention des cartes en aval peut faire une différence mesurable sur le rendement global. En tant que routeur PCB destiné aux usines exigeantes, le système équilibre la découpe de précision et l'efficacité de production plutôt que d'imposer un compromis entre les deux.

Contrôle intégré des poussières pour un traitement plus propre

La poussière de routage est une préoccupation majeure dans le traitement des PCB, notamment lorsque les particules de fibre de verre peuvent affecter la propreté du produit et les composants avoisinants. Cette machine intègre une aspiration par le haut et par le bas afin d'éliminer efficacement la poussière pendant le fonctionnement. Une extraction plus propre contribue à maintenir un meilleur environnement de travail, réduit la contamination de la surface d'assemblage et favorise un fonctionnement plus stable sur de longues périodes. Ceci est particulièrement important pour la dépannélisation de cartes utilisées dans des secteurs sensibles à la qualité, où le contrôle des résidus compte autant que la qualité de coupe.

Surveillance des outils et fraises cassés

Le système de détection surveillé par logiciel identifie automatiquement l'usure ou la casse des outils, aidant les opérateurs à éviter les coupes incomplètes, les défauts de bord et les retouches imprévues. Cette couche supplémentaire de protection du processus est importante pour la cohérence des lots, en particulier lorsque des assemblages de valeur sont concernés. Dans des conditions de production réelles, prévenir une seule défaillance de routage peut permettre d'économiser bien davantage que le coût de la fraise elle-même.

Pourquoi la protection sans contrainte est importante

La valeur la plus importante de cette machine de fraisage ne réside pas simplement dans sa capacité à séparer les panneaux ; elle le fait en réduisant la charge mécanique transmise au PCB et aux composants montés. Les méthodes traditionnelles de rupture, poinçonnage ou de séparation insuffisamment maîtrisée peuvent créer des microfissures, de la fatigue des soudures, du délaminage ou le déplacement de composants. Ces problèmes ne sont pas toujours immédiatement visibles, mais ils apparaissent souvent plus tard sous forme de défaillances sur le terrain, de dysfonctionnements intermittents ou d'une durée de vie réduite du produit.

Un processus de dépannélisation tenant compte des contraintes est essentiel pour travailler avec :

• Des PCB dont les composants sont placés près des bords de routage
• Des cartes minces ou étroites présentant une rigidité structurelle moindre
• Des contours complexes, des fentes internes et des formes non standard
• Des assemblages utilisant des CI coûteux, des dispositifs MEMS ou des connecteurs de précision
• Des produits nécessitant une fiabilité stable après expédition et en utilisation sur le terrain

En combinant une vitesse de broche élevée, un alignement visuel et une action de routage contrôlée, cette machine de dépannélisation de PCB offre une méthode de séparation plus sûre aux fabricants qui doivent réduire les dommages induits par le processus tout en préservant la précision dimensionnelle.

Conçue pour une utilisation pratique en usine

Cet équipement est parfaitement adapté aux environnements de production SMT nécessitant un routage autonome après assemblage. En tant que routeur PCB hors ligne, il convient aux opérations où la flexibilité, la manutention contrôlée et la traçabilité des lots sont importantes. Il peut être utilisé pour l'électronique grand public, l'électronique industrielle, les sous-ensembles automobiles, les cartes de commande LED, les modules d'alimentation et les produits de communication, pour lesquels la qualité des bords de carte et la protection des composants doivent être soigneusement contrôlées.

Les avantages typiques pour l'utilisateur comprennent :

1. Risque réduit de dommages dus aux contraintes physiques pendant la séparation des cartes
2. Qualité de coupe plus constante pour les formes de PCB complexes
3. Meilleure protection des composants assemblés à forte valeur
4. Débit amélioré grâce au fonctionnement à double table
5. Production plus propre grâce à une extraction efficace des poussières
6. Risque de défaut réduit grâce à la surveillance des fraises et au contrôle du processus

Soutenue par l'expérience de SMT MALLS

SMT MALLS accompagne les fabricants électroniques mondiaux depuis 2009, avec une forte implication dans la fourniture d'équipements SMT, la planification de lignes, le support en pièces détachées et la vérification technique. Au cours de 17 années d'expérience dans des projets internationaux, nous avons constaté que les équipements de dépannélisation de précision doivent être évalués au-delà des spécifications de surface. Pour les machines de cette catégorie, la précision des rails de guidage, la stabilité du mouvement et la durée de vie de la broche influencent directement la régularité des coupes, les intervalles de maintenance et la confiance à long terme des usines.

C'est pourquoi SMT MALLS accorde une attention stricte aux détails pratiques qui comptent en production. Notre approche met l'accent sur l'étude technique avant devis, la vérification des équipements et la confirmation de performances fiables. Pour les clients recherchant un dépanneleur avec alignement CCD ou un dépanneleur SMT de précision, cela signifie une plus grande transparence et un risque d'approvisionnement réduit. Chaque solution recommandée est adaptée aux besoins réels de l'application, en particulier lorsque la complexité des cartes et la valeur des composants exigent davantage que ce que les équipements de séparation standard peuvent offrir.

Si votre production exige un routage précis, une manutention fiable des cartes et une véritable protection sans contrainte pour les assemblages sensibles, ce routeur PCB constitue une solution performante et prête pour la production.
