Paramètres du produit

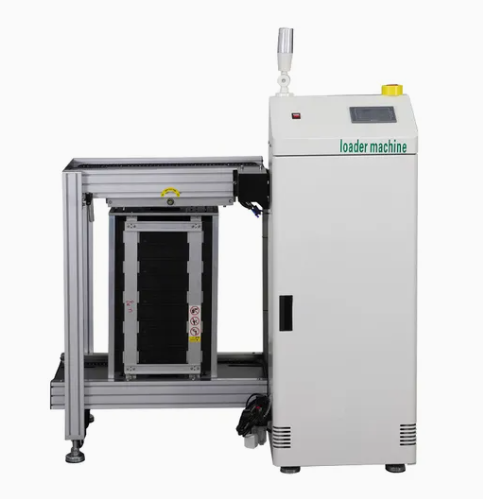

Alimentation fiable des cartes pour la première étape de l’automatisation SMT

À l’entrée d’une ligne SMT, la stabilité de l’alimentation n’est pas un détail mineur ; c’est la condition qui soutient toutes les étapes suivantes. Un chargeur de PCB fiable garantit que les cartes nues entrent dans la ligne au bon rythme, à la bonne position et avec une intervention minimale de l’opérateur. Lorsque le chargement est instable, les effets se propagent rapidement en aval, provoquant des interruptions de transfert, des retards de placement et des manipulations manuelles inutiles. C’est pourquoi cette machine est conçue comme un point de départ à haute stabilité pour la production automatisée, avec une attention particulière portée à la rigidité mécanique, à la constance électrique et à la facilité d’utilisation quotidienne.

Cet équipement fonctionne comme un alimentateur automatique de PCB pour le chargement de cartes à partir de magasins dans les processus SMT. Il convient particulièrement aux fabricants souhaitant réduire l’intensité du travail à l’entrée de la ligne tout en assurant une liaison plus fluide entre le stockage des cartes et le processus suivant. En tant que chargeur de magasins SMT, il effectue les tâches de chargement répétitives de manière contrôlée et constante, permettant aux opérateurs de consacrer moins de temps au déplacement physique des cartes et davantage à la supervision de la ligne, à la préparation des matériaux et au contrôle des processus.

Conçu pour une alimentation stable et un fonctionnement continu

Le cœur de la machine est une plateforme PLC à haute fiabilité, généralement basée sur des marques industrielles reconnues telles que Siemens ou Mitsubishi. Ce chargeur de PCB contrôlé par PLC est conçu pour assurer un séquençage mécanique stable et une réponse répétable des signaux, ce qui est essentiel dans les installations fonctionnant sur de longues équipes ou en production 24/7. En utilisation pratique, un contrôle stable réduit les arrêts aléatoires, évite les mouvements irréguliers des magasins et favorise des cycles d’alimentation prévisibles. Pour les usines où le temps de fonctionnement influe directement sur les engagements de livraison, ce niveau de contrôle n’est pas facultatif ; il est fondamental.

La section de levage associe un moteur-frein à couple élevé à des rails de guidage de précision pour assurer un positionnement précis des magasins. Cela est important, car les erreurs d’indexage des magasins entraînent souvent des problèmes de prise des cartes, des décalages de plateaux ou des bourrages lors du transfert. En améliorant la constance du positionnement vertical, la machine aide à protéger les cartes nues lors de leur libération et facilite leur transfert vers les convoyeurs en aval. En tant que chargeur de cartes nues, ses performances ne se mesurent pas seulement au mouvement, mais à un mouvement contrôlé dans des conditions de production réelles.

Une commande conviviale sans compromettre la robustesse industrielle

L’interface à écran tactile LED simplifie le réglage pour les équipes de production. Les opérateurs peuvent ajuster le pas de levage à l’aide de paramètres clairs de 10, 20, 30 ou 40 mm, tout en visualisant les messages d’erreur et l’état de la machine en temps réel. Cela réduit le temps de formation, accélère les changements de production et rend l’identification des défauts plus directe. Une interface bien conçue est particulièrement utile dans les environnements SMT très actifs, où chaque minute consacrée au diagnostic d’un problème de chargement peut affecter la production de l’ensemble de la ligne.

La sécurité est assurée par des protections pratiques et adaptées aux lignes de production. Des capteurs de détection supérieur et inférieur surveillent le déplacement du magasin, un bouton d’arrêt d’urgence permet un arrêt immédiat lorsque nécessaire, et une colonne lumineuse de signalisation permet aux opérateurs de comprendre rapidement l’état de la machine. Ces fonctions favorisent une utilisation plus sûre tout en améliorant la rapidité de réaction lors d’événements anormaux. Dans une ligne automatisée, la sécurité et l’efficacité sont étroitement liées, notamment à l’étape de chargement où une intervention manuelle subsiste lors de l’échange des magasins.

Intégration facile dans les lignes de production SMT standard

La machine utilise l’interface de communication standard SMEMA, ce qui lui permet de se connecter facilement aux équipements en aval dans une grande variété de configurations SMT. En tant que chargeur compatible SMEMA, elle permet une transmission synchronisée des signaux avec les convoyeurs, les imprimantes de sérigraphie ou d’autres équipements de processus en amont. Cela aide les intégrateurs de lignes et les ingénieurs d’usine à simplifier les travaux d’intégration et à réduire les problèmes de compatibilité lors de l’extension ou de la modernisation des cellules de production existantes.

Pour les utilisateurs recherchant une machine de chargement SMT pouvant s’intégrer dans des lignes normalisées à l’échelle internationale, cette compatibilité offre un avantage pratique. Elle permet au chargeur de fonctionner comme un module de départ fiable plutôt que comme un équipement autonome nécessitant une adaptation spécifique. Dans la planification réelle d’une usine, cela se traduit par une installation plus fluide, une mise en service plus rapide et moins d’interruptions cachées entre les machines.

Principaux avantages en production quotidienne

• Assure une alimentation régulière des cartes afin d’améliorer la continuité de la ligne dès le premier processus.
• Réduit le travail de chargement manuel et diminue la fatigue des opérateurs lors des tâches répétitives de manipulation des magasins.
• Améliore la constance du transfert des cartes grâce à un levage motorisé précis et à un alignement guidé.
• Aide à réduire les bourrages liés au chargement susceptibles de perturber les équipements SMT en aval.
• S’intègre aux lignes automatisées standard grâce à une communication basée sur SMEMA.
• Offre une utilisation pratique grâce à un réglage par écran tactile et à des diagnostics en temps réel.

Conçu à partir d’une véritable expérience de livraison

SMT MALLS, fondée en 2009, met à profit 17 ans d’expérience mondiale dans les projets SMT et le support des équipements pour sélectionner et fournir des machines de manutention essentielles telles que celle-ci. Au cours de plus de 200 livraisons de lignes de production complètes en Europe, en Amérique du Sud et en Asie, la stabilité du chargement en amont s’est constamment révélée être un facteur déterminant des performances globales de la ligne. Cette perspective acquise sur le terrain à long terme oriente une attention plus approfondie vers la résistance du châssis, la durabilité des composants et la fiabilité électrique, en particulier pour les équipements devant fonctionner en cycle continu à l’entrée de la ligne.

Du point de vue de la gestion de production, la valeur du chargeur ne se limite pas au déplacement des magasins. Il contribue à établir un flux de travail plus organisé et nécessitant moins d’interventions à la source de la ligne. Pour les fabricants d’électronique, les fournisseurs EMS, les usines d’électronique automobile, les installations d’assemblage LED et les fabricants d’appareils grand public, cela crée des avantages opérationnels mesurables : moins de perturbations, une libération des cartes plus constante et un rythme de production plus équilibré pour les équipements en aval.

Qui en bénéficie le plus

1. Les usines construisant de nouvelles lignes SMT qui nécessitent une solution de chargement en amont stable et standardisée.
2. Les fabricants remplaçant l’alimentation manuelle des cartes afin de réduire la dépendance à la main-d’œuvre et d’améliorer l’efficacité.
3. Les équipes de production recherchant une meilleure coordination entre le stockage des magasins et les processus en aval.
4. Les installations privilégiant des équipements durables de qualité industrielle pour un fonctionnement continu.

En résumé, ce chargeur de PCB est une machine d’entrée pratique et robuste pour l’automatisation SMT moderne. Associant une commande PLC fiable, un levage précis, une utilisation intuitive, une protection de sécurité et une connectivité SMEMA, il contribue à créer le départ stable dont dépend toute ligne de production efficace. Pour les entreprises qui comprennent l’importance de la stabilité de l’alimentation et de la durabilité industrielle, il s’agit d’un investissement judicieux pour une production plus fluide et de meilleures performances globales de la ligne.
