معلمات المنتج

تغذية موثوقة للوحات في الخطوة الأولى من أتمتة SMT

في مقدمة خط SMT، لا تُعدّ استقرارية التغذية تفصيلاً صغيراً؛ بل هي الأساس الذي يدعم كل ما يأتي بعدها. يضمن محمّل PCB الموثوق دخول اللوحات العارية إلى الخط بالإيقاع الصحيح، وفي الموضع الصحيح، مع الحد الأدنى من تدخل المشغل. وعندما تكون عملية التحميل غير مستقرة، تنتشر آثار ذلك سريعاً في المراحل اللاحقة، مما يتسبب في انقطاعات النقل، وتأخيرات التركيب، والمناولة اليدوية غير الضرورية. ولهذا صُممت هذه الآلة كنقطة بداية عالية الاستقرار للإنتاج الآلي، مع اهتمام كبير بالصلابة الميكانيكية، والاتساق الكهربائي، وسهولة الاستخدام اليومية.

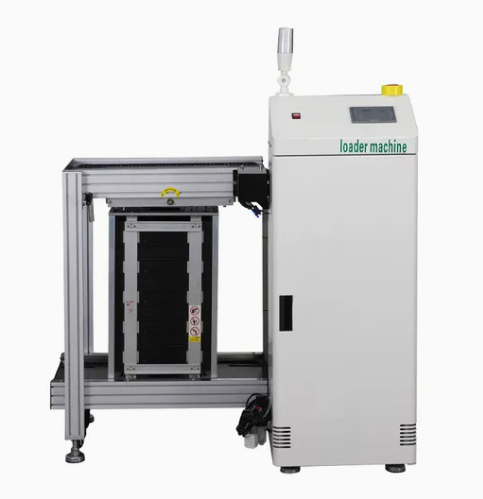

تعمل هذه المعدة كمغذٍ آلي للوحات PCB لتحميل اللوحات من المجلات إلى عمليات SMT. وهي مناسبة بشكل خاص للمصنعين الذين يرغبون في تقليل كثافة العمل منذ بداية الخط، مع إنشاء اتصال أكثر سلاسة بين تخزين اللوحات والعملية التالية. وباعتبارها محمّل مجلات SMT، فإنها تتولى مهام التحميل المتكررة بطريقة محكومة ومتسقة، مما يساعد المشغلين على قضاء وقت أقل في نقل اللوحات يدوياً ووقت أكبر في الإشراف على الخط، وإعداد المواد، والتحكم في العمليات.

مصممة لتغذية مستقرة وتشغيل متواصل

يكمن جوهر الآلة في منصة PLC عالية الموثوقية، تعتمد عادةً على علامات صناعية موثوقة مثل Siemens أو Mitsubishi. وقد صُمم محمّل PCB المتحكم به بواسطة PLC لتحقيق تسلسل ميكانيكي مستقر واستجابة متكررة للإشارات، وهو أمر بالغ الأهمية في المنشآت التي تعمل بنوبات طويلة أو بإنتاج متواصل على مدار 24/7. وفي الاستخدام العملي، يقلل التحكم المستقر من التوقفات العشوائية، ويتجنب الحركات غير المنتظمة للمجلات، ويدعم دورات تغذية يمكن التنبؤ بها. وبالنسبة للمصانع التي يؤثر فيها وقت التشغيل مباشرةً على التزامات التسليم، فإن هذا المستوى من التحكم ليس خياراً؛ بل هو أساس التشغيل.

يجمع قسم الرفع بين محرك فرامل ذي عزم دوران مرتفع وقضبان توجيه دقيقة لتوفير تحديد دقيق لموضع المجلة. وتكمن أهمية ذلك في أن أخطاء فهرسة المجلة تؤدي غالباً إلى مشكلات التقاط اللوحات، أو انحراف الصواني، أو انحشار النقل. ومن خلال تحسين اتساق التموضع الرأسي، تساعد الآلة على حماية اللوحات العارية أثناء تحريرها، وتدعم عملية تسليم أكثر سلاسة إلى الناقلات اللاحقة. وباعتبارها محمّل اللوحات العارية، لا يُقاس أداؤها بالحركة فحسب، بل بالحركة المحكومة في ظروف الإنتاج الفعلية.

تحكم سهل للمشغل دون التضحية بالقوة الصناعية

تجعل واجهة شاشة اللمس LED عملية الإعداد مباشرة لفرق الإنتاج. ويمكن للمشغلين ضبط خطوة الرفع من خلال إعدادات معلمات واضحة عند 10 أو 20 أو 30 أو 40 mm، مع عرض رسائل الخطأ وحالة الآلة في الوقت الفعلي. ويؤدي ذلك إلى تقصير وقت التدريب، وتسريع الاستجابة عند تغيير المنتجات، وجعل تحديد الأعطال أكثر مباشرة. وتكتسب الواجهة المصممة جيداً قيمة خاصة في بيئات SMT المزدحمة، حيث يمكن أن تؤثر كل دقيقة تُنفق في تشخيص مشكلة تحميل على إنتاجية الخط بالكامل.

تمت معالجة متطلبات السلامة من خلال وسائل حماية عملية جاهزة للخط. إذ تراقب مستشعرات الكشف العلوية والسفلية حركة المجلة، ويتيح زر التوقف الطارئ إيقاف التشغيل فوراً عند الحاجة، بينما يمنح برج الإشارة المرئي المشغلين فهماً سريعاً لحالة الآلة. وتدعم هذه الخصائص التشغيل الأكثر أماناً، كما تحسن سرعة الاستجابة أثناء الأحداث غير الطبيعية. وفي الخط الآلي، ترتبط السلامة والكفاءة ارتباطاً وثيقاً، ولا سيما في مرحلة التحميل حيث لا يزال التفاعل اليدوي يحدث حول عملية تبديل المجلات.

سهولة الدمج في خطوط إنتاج SMT القياسية

تستخدم الآلة واجهة الاتصال القياسية SMEMA، مما يسمح لها بالاتصال بسلاسة مع المعدات اللاحقة ضمن مجموعة واسعة من تكوينات SMT. وباعتبارها محمّل متوافقاً مع SMEMA، فإنها تتيح نقل الإشارات بشكل متزامن مع الناقلات، أو طابعات الشاشة، أو غيرها من معدات العمليات الأمامية. ويساعد ذلك مهندسي بناء الخطوط والمصانع على تبسيط أعمال الدمج وتقليل مخاوف التوافق عند توسيع خلايا الإنتاج الحالية أو تحديثها.

بالنسبة للمستخدمين الذين يبحثون عن آلة تحميل SMT يمكنها الاندماج في خطوط موحدة دولياً، يوفر هذا التوافق ميزة عملية. إذ يتيح للمحمّل العمل كوحدة بداية موثوقة بدلاً من كونه قطعة مستقلة تتطلب تكييفاً خاصاً. وفي تخطيط المصنع الفعلي، يعني ذلك تركيباً أكثر سلاسة، وتشغيلاً أولياً أسرع، وعدداً أقل من الانقطاعات غير الظاهرة بين الآلات.

المزايا الرئيسية في الإنتاج اليومي

• يدعم تغذية ثابتة للوحات لتحسين استمرارية الخط بدءاً من العملية الأولى.
• يقلل أعمال التحميل اليدوي ويخفض إجهاد المشغلين في مهام مناولة المجلات المتكررة.
• يحسن اتساق نقل اللوحات من خلال الرفع الآلي الدقيق والمحاذاة الموجهة.
• يساعد على تقليل حالات الانحشار المرتبطة بالتحميل، والتي قد تعطل معدات SMT اللاحقة.
• يناسب الخطوط الآلية القياسية من خلال الاتصال القائم على SMEMA.
• يوفر سهولة استخدام عملية بفضل إعدادات شاشة اللمس والتشخيص الفوري.

مصممة استناداً إلى خبرة حقيقية في التسليم

تأسست SMT MALLS في عام 2009، وتوفر 17 عاماً من الخبرة العالمية في مشاريع SMT ودعم المعدات لاختيار وتوريد آلات المناولة الأساسية مثل هذه الآلة. ومن خلال أكثر من 200 عملية تسليم لخطوط إنتاج متكاملة في أوروبا وأمريكا الجنوبية وآسيا، أثبتت استقرارية التحميل في مقدمة الخط باستمرار أنها عامل حاسم في أداء الخط ككل. وتشكل هذه الرؤية الميدانية طويلة الأمد تركيزاً أعمق على قوة الإطار، ومتانة المكونات، والموثوقية الكهربائية، ولا سيما للمعدات التي يجب أن تعمل بدورات متواصلة عند مدخل الخط.

من منظور إدارة الإنتاج، لا تقتصر قيمة المحمّل على نقل المجلات. فهو يساعد على إنشاء سير عمل أكثر تنظيماً وأقل اعتماداً على التدخل عند مصدر الخط. وبالنسبة لمصنعي الإلكترونيات، ومقدمي خدمات EMS، ومصانع إلكترونيات السيارات، ومنشآت تجميع LED، ومصانع الأجهزة الاستهلاكية، فإن ذلك يحقق فوائد تشغيلية قابلة للقياس: عدد أقل من الاضطرابات، وتحرير أكثر اتساقاً للوحات، وإيقاع إنتاج أكثر توازناً للمعدات اللاحقة.

من المستفيدون بشكل أكبر

1. المصانع التي تنشئ خطوط SMT جديدة وتحتاج إلى حل تحميل أمامي مستقر وموحد.
2. المصنعون الذين يستبدلون تغذية اللوحات اليدوية لتقليل الاعتماد على العمالة وتحسين الكفاءة.
3. فرق الإنتاج التي تسعى إلى تنسيق أفضل بين تخزين المجلات والعمليات اللاحقة.
4. المنشآت التي تعطي الأولوية للمعدات المتينة ذات المستوى الصناعي للتشغيل المتواصل.

باختصار، يُعد محمّل PCB هذا آلة عملية ومتينة تمثل نقطة دخول إلى أتمتة SMT الحديثة. ومن خلال الجمع بين التحكم الموثوق بواسطة PLC، والرفع الدقيق، والتشغيل البديهي، وحماية السلامة، والاتصال عبر SMEMA، فإنه يساعد على إنشاء بداية مستقرة يعتمد عليها كل خط إنتاج فعال. وبالنسبة للشركات التي تدرك أهمية استقرارية التغذية والمتانة الصناعية، فإنه يمثل استثماراً سليماً في إنتاج أكثر سلاسة وأداء أقوى للخط ككل.
