Präzise PCB-Trennung für empfindliche und komplexe Baugruppen

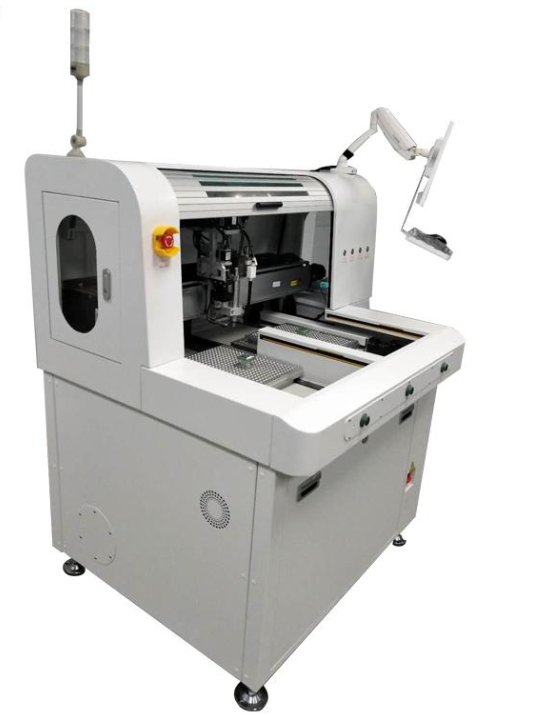

In der modernen Elektronikfertigung ist die Leiterplattentrennung längst kein einfacher abschließender Arbeitsschritt mehr. Bei dicht bestückten Baugruppen, unregelmäßigen Leiterplattenkonturen und Produkten mit hochwertigen Chips, Sensoren, Steckverbindern oder HF-Komponenten beeinflusst der Depaneling-Prozess direkt die Ausbeute, langfristige Zuverlässigkeit und optische Qualität. Diese PCB-Depanelingmaschine wurde als hochpräzise, spannungsarme Lösung zur Leiterplattentrennung für Hersteller entwickelt, die keine gerissenen Lötstellen, Kantenvergratungen oder vibrationsbedingten Bauteilschäden akzeptieren können.

Das System basiert auf einer präzisen Hochfrequenzspindel mit bis zu 60.000 U/min und bietet eine stabile Fräsleistung mit sauberen Leiterplattenkanten und kontrollierter Schnittkraft. Im Vergleich zu herkömmlichen mechanischen Brechmethoden schützt dieser Offline-PCB-Router empfindliche PCBA-Strukturen, indem er die mechanische Belastung während der Trennung reduziert. Er eignet sich insbesondere für dünne Substrate, dicht bestückte Nutzen und komplexe Konturdesigns, bei denen herkömmliches Depaneling versteckte Zuverlässigkeitsrisiken verursachen kann.

Für Hersteller hochwertiger Elektronik, Kfz-Steuerplatinen, Kommunikationsmodule, Medizinelektronik oder industrieller Steuerungsbaugruppen liegt der Vorteil klar auf der Hand: sauberere Schnitte, bessere Wiederholgenauigkeit und größerer Schutz für das Endprodukt. Als professioneller SMT-Depaneler ist diese Anlage darauf ausgelegt, sowohl die Qualitätssicherung als auch die Durchsatzsteigerung zu unterstützen, ohne die Integrität der Leiterplatte zu beeinträchtigen.

Wichtige Funktionen zum Schutz von Ausbeute und Präzision

Hochgeschwindigkeitsspindel für sauberes, belastungsarmes Schneiden

Das Frässystem verwendet eine Präzisionsspindel für den Hochgeschwindigkeitsbetrieb mit bis zu 60.000 U/min. Dies ist entscheidend, um glatte Konturschnitte auf FR4 und bestückten Leiterplatten zu erzielen und gleichzeitig Gratbildung sowie Schnittwiderstand zu minimieren. In der praktischen Produktion bedeutet eine geringere Schnittbelastung einen besseren Schutz für Keramikkondensatoren, Fine-Pitch-Lötstellen, BGAs, Mikrosteckverbinder und andere Bauteile in unmittelbarer Nähe der Leiterplattenkante. Für Fabriken, die eine spannungsfreie PCB-Trennung anstreben, ist die Spindelstabilität nicht nur eine Spezifikation, sondern ein entscheidender Faktor für den Erhalt der Baugruppenqualität.

Fortschrittliche CCD-Bildausrichtung für dichte Layouts

Das integrierte CCD-Ausrichtungssystem des Depanelers erkennt automatisch Passermarken und führt vor dem Schneiden eine Kompensation durch. Diese bildgestützte Korrektur ist besonders wertvoll bei der Bearbeitung kompakter Nutzenlayouts, geringer Kantenabstände oder Leiterplatten mit komplexen Geometrien. Die präzise visuelle Ausrichtung trägt dazu bei, konstante Fräswege einzuhalten und das Risiko von Abweichungen bei hochdichten Baugruppen zu verringern. Für Hersteller von Leiterplatten mit unregelmäßigen Formen, verschachtelten Nutzendesigns oder engen Toleranzanforderungen unterstützt dieses Maß an visueller Präzision zuverlässige und wiederholbare Ergebnisse.

Doppel-Shuttle-Arbeitstisch für höheren Ausstoß

Die Doppel-Tisch-Architektur ermöglicht das Beladen einer Seite, während die andere Seite geschnitten wird. Dieses praktische Design verkürzt Leerlaufzeiten und verbessert die Maschinenauslastung in kontinuierlichen Produktionsumgebungen. In SMT-Linien mit hohem Volumen kann die Fähigkeit, den Materialfluss zwischen der vorgelagerten Montage und der nachgelagerten Leiterplattenhandhabung aufrechtzuerhalten, einen messbaren Unterschied beim Gesamtausstoß bewirken. Als PCB-Router für anspruchsvolle Fabriken konzipiert, verbindet das System präzises Schneiden mit Produktionseffizienz, statt einen Kompromiss zwischen beiden zu erzwingen.

Integrierte Staubkontrolle für sauberere Bearbeitung

Frässtaub stellt bei der PCB-Bearbeitung ein ernstes Problem dar, insbesondere wenn Glasfaserpartikel die Produktsauberkeit und benachbarte Bauteile beeinträchtigen können. Diese Maschine verfügt über eine obere und untere Vakuumabsaugung, um Staub während des Betriebs wirksam zu entfernen. Eine sauberere Absaugung trägt zu einem besseren Arbeitsumfeld bei, reduziert Verunreinigungen auf der Baugruppenoberfläche und unterstützt einen stabileren Langzeitbetrieb. Dies ist besonders wichtig beim Depaneling von Leiterplatten für qualitätssensible Branchen, in denen die Rückstandskontrolle ebenso wichtig ist wie die Schnittqualität.

Überwachung von Werkzeugbruch und Fräsern

Das softwareüberwachte Erkennungssystem erkennt Werkzeugverschleiß oder Werkzeugbruch automatisch und hilft Bedienern, unvollständige Schnitte, Kantenfehler und unerwartete Nacharbeit zu vermeiden. Diese zusätzliche Prozessschutzebene ist für die Chargenkonsistenz wichtig, insbesondere bei hochwertigen Baugruppen. In realen Produktionsumgebungen kann die Vermeidung eines einzigen Fräsfehlers weit mehr einsparen als die Kosten des Fräsers selbst.

Warum Null-Stress-Schutz wichtig ist

Der wichtigste Wert dieser Fräsmaschine besteht nicht einfach darin, dass sie Nutzen trennt, sondern darin, dass sie dabei die auf die Leiterplatte und montierten Komponenten übertragene mechanische Belastung reduziert. Herkömmliches Brechen, Stanzen oder unzureichend kontrollierte Trennverfahren können Mikrorisse, Lötstellenermüdung, Delamination oder Bauteilverschiebungen verursachen. Diese Probleme sind nicht immer sofort sichtbar, treten jedoch häufig später als Feldausfälle, intermittierende Fehlfunktionen oder verkürzte Produktlebensdauer auf.

Ein belastungsbewusster Depaneling-Prozess ist unerlässlich bei der Arbeit mit:

• Leiterplatten mit Bauteilen nahe den Fräskanten
• Dünnen oder schmalen Leiterplatten mit geringerer struktureller Steifigkeit
• Komplexen Konturen, Innenausschnitten und nicht standardisierten Umrissen
• Baugruppen mit teuren ICs, MEMS-Bauteilen oder Präzisionssteckverbindern
• Produkten, die nach Versand und im Feldeinsatz eine stabile Zuverlässigkeit erfordern

Durch die Kombination aus hoher Spindeldrehzahl, Bildausrichtung und kontrolliertem Fräsvorgang bietet diese PCB-Depanelingmaschine eine sicherere Trennmethode für Hersteller, die prozessbedingte Schäden reduzieren und gleichzeitig die Maßgenauigkeit erhalten müssen.

Für den praktischen Einsatz in der Fabrik entwickelt

Diese Anlage eignet sich hervorragend für SMT-Produktionsumgebungen, die nach der Montage ein eigenständiges Fräsen erfordern. Als Offline-PCB-Router passt sie zu Betrieben, in denen Flexibilität, kontrollierte Handhabung und Chargenrückverfolgbarkeit wichtig sind. Sie kann für Unterhaltungselektronik, Industrieelektronik, Kfz-Teilbaugruppen, LED-Steuerplatinen, Leistungsmodule und Kommunikationsprodukte eingesetzt werden, bei denen Leiterplattenkantenqualität und Bauteilschutz sorgfältig kontrolliert werden müssen.

Typische Anwendernutzen umfassen:

1. Geringeres Risiko physischer Belastungsschäden bei der Leiterplattentrennung
2. Gleichmäßigere Schnittqualität bei komplexen PCB-Formen
3. Besserer Schutz hochwertiger montierter Komponenten
4. Höherer Durchsatz durch Doppel-Tisch-Betrieb
5. Sauberere Produktion durch effektive Staubabsaugung
6. Geringeres Fehlerrisiko durch Fräserüberwachung und Prozesskontrolle

Gestützt durch die Erfahrung von SMT MALLS

SMT MALLS betreut seit 2009 globale Elektronikhersteller und verfügt über umfassende Erfahrung in der Lieferung von SMT-Ausrüstung, Linienplanung, Ersatzteilunterstützung und technischen Verifizierung. In 17 Jahren globaler Projekterfahrung haben wir erkannt, dass Präzisions-Depanelinganlagen über oberflächliche Spezifikationen hinaus bewertet werden müssen. Bei Maschinen dieser Kategorie haben die Genauigkeit der Führungsschienen, die Bewegungsstabilität und die Spindellebensdauer direkten Einfluss auf Schnittkonsistenz, Wartungsintervalle und das langfristige Vertrauen der Fabrik.

Deshalb achtet SMT MALLS streng auf die praktischen Details, die im Produktionseinsatz entscheidend sind. Unser Ansatz legt Wert auf technische Prüfung vor der Angebotserstellung, Anlagenverifizierung und zuverlässige Leistungsbestätigung. Für Kunden, die einen CCD-Ausrichtungs-Depaneler oder einen Präzisions-SMT-Depaneler beschaffen, bedeutet dies mehr Transparenz und ein geringeres Beschaffungsrisiko. Jede empfohlene Lösung wird auf den tatsächlichen Anwendungsbedarf abgestimmt, insbesondere wenn Leiterplattenkomplexität und Bauteilwert mehr erfordern, als Standard-Trennanlagen bieten können.

Wenn Ihre Produktion präzises Fräsen, zuverlässige Leiterplattenhandhabung und echten Null-Stress-Schutz für empfindliche Baugruppen erfordert, bietet dieser PCB-Router eine leistungsfähige und produktionsreife Lösung.
