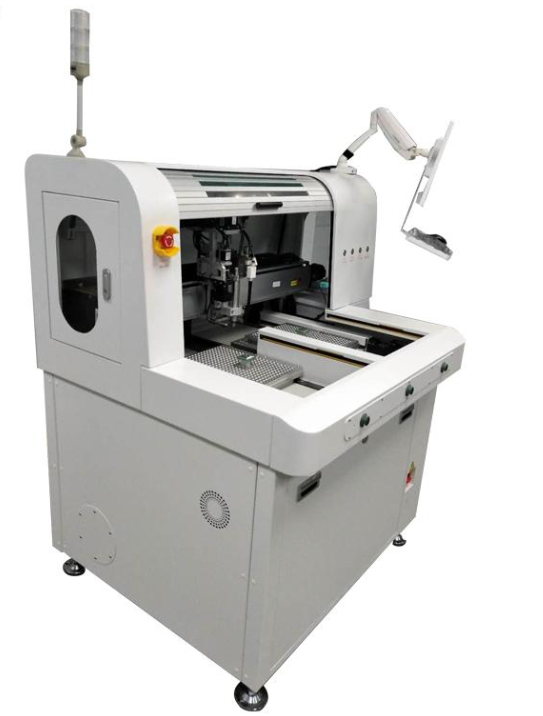

Hassas ve Karmaşık Montajlar için Hassas PCB Ayırma

Modern elektronik üretiminde kart ayırma artık yalnızca basit bir son işlem değildir. Yoğun yerleşimli montajlarda, düzensiz kart hatlarında ve yüksek değerli çipler, sensörler, konnektörler veya RF bileşenleri taşıyan ürünlerde depanelleme süreci doğrudan verimi, uzun vadeli güvenilirliği ve kozmetik kaliteyi etkiler. Bu PCB Depanelleme Makinesi, çatlamış lehim bağlantılarını, kenar çapaklarını veya titreşim kaynaklı bileşen hasarlarını kabul edemeyen üreticiler için yüksek hassasiyetli ve gerilimsiz bir PCB ayırma çözümü olarak tasarlanmıştır.

60.000 dev/dak'ya kadar çalışan hassas yüksek frekanslı bir iş mili temel alınarak geliştirilen sistem, temiz kart kenarları ve kontrollü kesme kuvvetiyle istikrarlı frezeleme performansı sunar. Geleneksel mekanik kırma yöntemleriyle karşılaştırıldığında bu Offline PCB Router, ayırma sırasında fiziksel gerilimi azaltarak hassas PCBA yapılarını korur. Özellikle ince alt tabakalar, yoğun yerleşimli paneller ve geleneksel depanellemenin gizli güvenilirlik riskleri oluşturabileceği karmaşık profil tasarımları için uygundur.

Premium elektronik ürünler, otomotiv kontrol kartları, iletişim modülleri, medikal elektronikler veya endüstriyel kontrol montajları üreten imalatçılar için avantaj açıktır: daha temiz kesimler, daha iyi tekrarlanabilirlik ve bitmiş ürün için daha yüksek koruma. Profesyonel bir SMT Depaneler olarak bu ekipman, kart bütünlüğünden ödün vermeden hem kalite güvencesini hem de üretim kapasitesindeki artışı desteklemek üzere tasarlanmıştır.

Verimi ve Hassasiyeti Koruyan Temel Özellikler

Temiz ve Düşük Gerilimli Kesim için Yüksek Hızlı İş Mili

Frezeleme sistemi, 60.000 dev/dak'ya kadar yüksek hızlı çalışma için tasarlanmış hassas bir iş mili kullanır. Bu özellik, FR4 ve montajı tamamlanmış PCB'lerde düzgün kontur kesimi elde etmek ve çapak oluşumu ile kesme direncini en aza indirmek açısından kritik öneme sahiptir. Uygulamadaki üretim süreçlerinde daha düşük kesme gerilimi; seramik kapasitörlerin, ince hatveli lehim bağlantılarının, BGA'ların, mikro konnektörlerin ve kart kenarına yakın konumlandırılmış diğer bileşenlerin daha iyi korunması anlamına gelir. Gerilimsiz PCB ayırma arayan fabrikalar için iş mili stabilitesi yalnızca bir teknik özellik değil, montaj kalitesini koruyan belirleyici bir faktördür.

Yoğun Yerleşimler için Gelişmiş CCD Görsel Hizalama

Entegre CCD Alignment Depaneler sistemi, referans işaretlerini otomatik olarak tanır ve kesim öncesinde telafi uygular. Görüş tabanlı bu düzeltme; kompakt panel yerleşimleri, dar kenar boşlukları veya karmaşık geometrilere sahip kartlar işlenirken özellikle değerlidir. Hassas görsel hizalama, tutarlı frezeleme yollarının korunmasına yardımcı olur ve yüksek yoğunluklu montajlarda sapma riskini azaltır. Düzensiz şekilli kartlar, iç içe panel tasarımları veya sıkı tolerans gereksinimleriyle üretim yapan imalatçılar için bu görsel hassasiyet seviyesi güvenilir ve tekrarlanabilir sonuçları destekler.

Daha Yüksek Çıkış için Çift Shuttle'lı Çalışma Masası

Çift tablalı mimari, bir taraf yüklenirken diğer tarafın kesilmesine olanak tanır. Bu pratik tasarım, bekleme süresini kısaltır ve sürekli üretim ortamlarında makine kullanımını iyileştirir. Yüksek hacimli SMT hatlarında, üst akıştaki montaj ile alt akıştaki kart taşıma arasındaki akışın sürdürülmesi toplam üretim miktarında ölçülebilir bir fark yaratabilir. Zorlu fabrikalar için tasarlanmış bir PCB Router olarak sistem, ikisi arasında bir ödünleşim gerektirmek yerine hassas kesim ile üretim verimliliğini dengeler.

Daha Temiz İşleme için Entegre Toz Kontrolü

Frezeleme tozu, özellikle cam elyafı parçacıklarının ürün temizliğini ve yakındaki bileşenleri etkileyebileceği PCB işleme süreçlerinde ciddi bir endişe kaynağıdır. Bu makine, çalışma sırasında tozu etkili biçimde uzaklaştırmak için üst ve alt vakum emişi içerir. Daha temiz emiş, daha iyi bir çalışma ortamının korunmasına, montaj yüzeyindeki kirlenmenin azaltılmasına ve uzun süreli çalışmada daha istikrarlı performansın desteklenmesine yardımcı olur. Bu özellik, kalıntı kontrolünün kesim kalitesi kadar önemli olduğu kaliteye duyarlı sektörlerde kullanılan kartların depanellemesi için özellikle önemlidir.

Kırık Takım ve Uç İzleme

Yazılım kontrollü algılama sistemi, takım aşınmasını veya kırılmasını otomatik olarak belirleyerek operatörlerin tamamlanmamış kesimleri, kenar kusurlarını ve beklenmeyen yeniden işleme işlemlerini önlemesine yardımcı olur. Bu ilave proses koruma katmanı, özellikle değerli montajların söz konusu olduğu durumlarda parti tutarlılığı için önemlidir. Gerçek üretim ortamlarında tek bir frezeleme arızasının önlenmesi, kesicinin kendi maliyetinden çok daha büyük bir tasarruf sağlayabilir.

Sıfır Gerilimli Koruma Neden Önemlidir?

Bu Milling Cutter Machine'in en önemli değeri yalnızca panelleri birbirinden ayırması değildir; bunu PCB'ye ve monte edilmiş bileşenlere aktarılan mekanik yükü azaltarak gerçekleştirir. Geleneksel kırma, delme veya yeterince kontrol edilmeyen ayırma işlemleri mikro çatlaklara, lehim yorulmasına, delaminasyona veya bileşenlerin yerinden oynamasına neden olabilir. Bu sorunlar her zaman hemen görünür olmayabilir; ancak daha sonra saha arızaları, aralıklı çalışmama veya ürün ömrünün kısalması şeklinde ortaya çıkabilir.

Aşağıdaki uygulamalarda gerilimi dikkate alan bir depanelleme süreci zorunludur:

• Bileşenleri frezeleme kenarlarına yakın yerleştirilmiş PCB'ler
• Yapısal rijitliği daha düşük ince veya dar kartlar
• Karmaşık konturlar, iç yuvalar ve standart dışı hatlar
• Pahalı IC'ler, MEMS cihazları veya hassas konnektörler kullanan montajlar
• Sevkiyat ve saha kullanımı sonrasında istikrarlı güvenilirlik gerektiren ürünler

Yüksek iş mili hızını, görsel hizalamayı ve kontrollü frezeleme hareketini bir araya getiren bu PCB Depanelleme Makinesi, boyutsal hassasiyeti korurken proses kaynaklı hasarı azaltması gereken imalatçılar için daha güvenli bir ayırma yöntemi sunar.

Pratik Fabrika Kullanımı için Tasarlandı

Bu ekipman, montaj sonrasında bağımsız frezeleme gerektiren SMT üretim ortamları için uygundur. Bir Offline PCB Router olarak esneklik, kontrollü taşıma ve parti izlenebilirliğinin önemli olduğu operasyonlara uyum sağlar. Kart kenarı kalitesinin ve bileşen korumasının dikkatle kontrol edilmesi gereken tüketici elektroniği, endüstriyel elektronik, otomotiv alt montajları, LED kontrol kartları, güç modülleri ve iletişim ürünleri için kullanılabilir.

Tipik kullanıcı avantajları şunlardır:

1. Kart ayırma sırasında fiziksel gerilim kaynaklı hasar riskinin azaltılması
2. Karmaşık PCB şekillerinde daha tutarlı kesim kalitesi
3. Yüksek değerli montaj bileşenleri için daha iyi koruma
4. Çift tablalı çalışma sayesinde iyileştirilmiş üretim kapasitesi
5. Etkili toz emişiyle daha temiz üretim
6. Kesici izleme ve proses kontrolü sayesinde daha düşük kusur riski

SMT MALLS Deneyimiyle Desteklenir

SMT MALLS, 2009'dan bu yana küresel elektronik üreticilerine hizmet vermekte; SMT ekipmanı tedariki, hat planlaması, yedek parça desteği ve teknik doğrulama alanlarında kapsamlı deneyim sunmaktadır. 17 yıllık küresel proje deneyimimiz boyunca, hassas depanelleme ekipmanlarının yüzeysel teknik özelliklerin ötesinde değerlendirilmesi gerektiğini gördük. Bu kategorideki makinelerde kılavuz ray hassasiyeti, hareket stabilitesi ve iş mili ömrü; kesim tutarlılığını, bakım aralıklarını ve fabrikanın uzun vadeli güvenini doğrudan etkiler.

Bu nedenle SMT MALLS, üretimde önemli olan pratik ayrıntılara titizlikle odaklanır. Yaklaşımımız; teklif öncesi teknik incelemeyi, ekipman doğrulamasını ve güvenilir performansın teyit edilmesini vurgular. CCD Alignment Depaneler veya hassas SMT Depaneler tedarik eden müşteriler için bu, daha yüksek şeffaflık ve daha düşük tedarik riski anlamına gelir. Önerilen her çözüm, özellikle kart karmaşıklığının ve bileşen değerinin standart ayırma ekipmanlarının sunabileceğinden fazlasını gerektirdiği durumlarda, gerçek uygulama ihtiyaçlarıyla uyumludur.

Üretiminiz hassas frezeleme, güvenilir kart taşıma ve hassas montajlar için gerçek sıfır gerilimli koruma gerektiriyorsa, bu PCB Router yetkin ve üretime hazır bir çözüm sunar.
