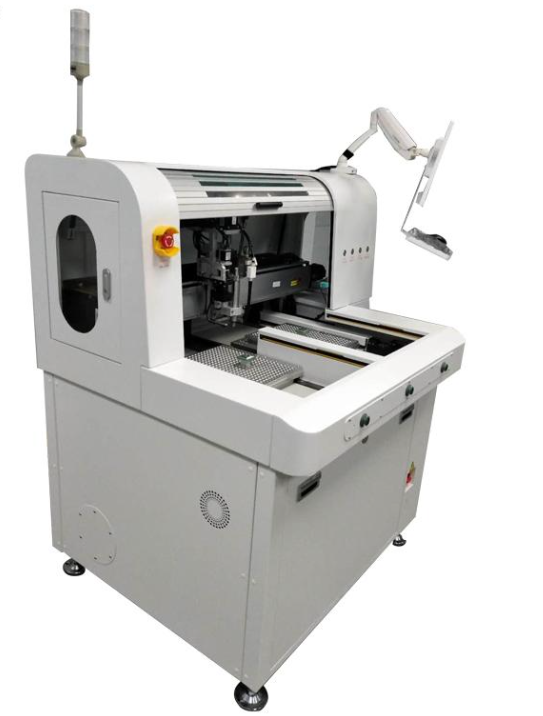

Tách PCB chính xác cho các cụm lắp ráp nhạy cảm và phức tạp

Trong ngành sản xuất điện tử hiện đại, tách bo mạch không còn là một bước hoàn thiện đơn giản. Đối với các cụm lắp ráp có mật độ linh kiện cao, hình dạng bo mạch không đều và các sản phẩm sử dụng chip, cảm biến, đầu nối hoặc linh kiện RF có giá trị cao, quy trình tách panel ảnh hưởng trực tiếp đến tỷ lệ đạt, độ tin cậy lâu dài và chất lượng thẩm mỹ. Máy Tách PCB này được thiết kế như một giải pháp tách PCB có độ chính xác cao và không gây ứng suất, dành cho các nhà sản xuất không thể chấp nhận mối hàn bị nứt, ba via ở cạnh bo mạch hoặc hư hỏng linh kiện do rung động.

Được trang bị spindle tần số cao chính xác với tốc độ lên đến 60.000 RPM, hệ thống mang lại khả năng định tuyến ổn định, cạnh bo mạch sạch và lực cắt được kiểm soát. So với các phương pháp bẻ cơ học truyền thống, Offline PCB Router này bảo vệ cấu trúc PCBA nhạy cảm bằng cách giảm ứng suất vật lý trong quá trình tách. Thiết bị đặc biệt phù hợp với nền mạch mỏng, panel lắp ráp mật độ cao và các thiết kế biên dạng phức tạp, nơi phương pháp tách truyền thống có thể tạo ra các rủi ro tiềm ẩn đối với độ tin cậy.

Đối với các nhà sản xuất linh kiện điện tử cao cấp, bo mạch điều khiển ô tô, mô-đun truyền thông, thiết bị điện tử y tế hoặc cụm điều khiển công nghiệp, lợi ích là rất rõ ràng: đường cắt sạch hơn, độ lặp lại cao hơn và khả năng bảo vệ tốt hơn cho sản phẩm hoàn thiện. Là một SMT Depaneler chuyên nghiệp, thiết bị này được thiết kế để hỗ trợ cả việc đảm bảo chất lượng và nâng cao năng suất mà không ảnh hưởng đến tính toàn vẹn của bo mạch.

Các tính năng chính giúp bảo vệ tỷ lệ đạt và độ chính xác

Spindle tốc độ cao cho đường cắt sạch và ít ứng suất

Hệ thống định tuyến sử dụng spindle chính xác được thiết kế để vận hành ở tốc độ cao lên đến 60.000 RPM. Đây là yếu tố quan trọng để tạo đường cắt biên dạng mượt trên FR4 và PCB đã lắp ráp, đồng thời giảm thiểu sự hình thành ba via và lực cản cắt. Trong sản xuất thực tế, ứng suất cắt thấp hơn giúp bảo vệ tốt hơn các tụ điện gốm, mối hàn bước chân nhỏ, BGA, đầu nối siêu nhỏ và các linh kiện khác được bố trí gần mép bo mạch. Đối với các nhà máy cần tách PCB không gây ứng suất, độ ổn định của spindle không chỉ là một thông số kỹ thuật mà còn là yếu tố quyết định trong việc duy trì chất lượng lắp ráp.

Căn chỉnh bằng hệ thống thị giác CCD tiên tiến cho bố cục mật độ cao

Hệ thống CCD Alignment Depaneler tích hợp tự động nhận diện các dấu fiducial và thực hiện bù sai lệch trước khi cắt. Khả năng hiệu chỉnh dựa trên thị giác này đặc biệt có giá trị khi gia công các bố cục panel nhỏ gọn, khoảng cách mép nhỏ hoặc bo mạch có hình học phức tạp. Căn chỉnh thị giác chính xác giúp duy trì đường định tuyến ổn định và giảm nguy cơ sai lệch trên các cụm lắp ráp mật độ cao. Đối với các nhà sản xuất chế tạo bo mạch có hình dạng không đều, thiết kế panel lồng ghép hoặc yêu cầu dung sai chặt chẽ, mức độ chính xác thị giác này hỗ trợ kết quả đáng tin cậy và có tính lặp lại cao.

Bàn làm việc hai shuttle cho sản lượng cao hơn

Kiến trúc bàn kép cho phép nạp liệu ở một phía trong khi phía còn lại đang được cắt. Thiết kế thực tế này rút ngắn thời gian chờ và nâng cao mức độ sử dụng máy trong môi trường sản xuất liên tục. Trên các dây chuyền SMT sản lượng cao, khả năng duy trì dòng chảy giữa công đoạn lắp ráp phía trước và xử lý bo mạch phía sau có thể tạo ra khác biệt đáng kể đối với sản lượng tổng thể. Là một PCB Router dành cho các nhà máy yêu cầu cao, hệ thống cân bằng giữa độ chính xác khi cắt và hiệu quả sản xuất thay vì buộc phải đánh đổi giữa hai yếu tố này.

Kiểm soát bụi tích hợp cho quá trình gia công sạch hơn

Bụi do định tuyến là một vấn đề nghiêm trọng trong gia công PCB, đặc biệt khi các hạt sợi thủy tinh có thể ảnh hưởng đến độ sạch của sản phẩm và các linh kiện lân cận. Máy được tích hợp hệ thống hút chân không trên và dưới để loại bỏ bụi hiệu quả trong quá trình vận hành. Khả năng hút sạch hơn giúp duy trì môi trường làm việc tốt hơn, giảm nhiễm bẩn trên bề mặt cụm lắp ráp và hỗ trợ vận hành ổn định hơn trong thời gian dài. Điều này đặc biệt quan trọng khi tách các bo mạch được sử dụng trong những lĩnh vực yêu cầu chất lượng cao, nơi việc kiểm soát cặn bẩn cũng quan trọng như chất lượng đường cắt.

Giám sát dao và mũi cắt bị gãy

Hệ thống phát hiện được giám sát bằng phần mềm tự động nhận diện tình trạng mòn hoặc gãy dụng cụ, giúp người vận hành tránh các đường cắt không hoàn chỉnh, khuyết tật cạnh và công việc gia công lại ngoài dự kiến. Lớp bảo vệ quy trình bổ sung này rất quan trọng đối với tính nhất quán giữa các lô, đặc biệt khi xử lý các cụm lắp ráp có giá trị cao. Trong môi trường sản xuất thực tế, việc ngăn chặn chỉ một lần định tuyến lỗi cũng có thể tiết kiệm chi phí lớn hơn nhiều so với giá trị của chính dao cắt.

Tại sao bảo vệ không gây ứng suất lại quan trọng

Giá trị quan trọng nhất của Milling Cutter Machine này không chỉ nằm ở việc cắt tách các panel; thiết bị thực hiện công việc đó đồng thời giảm tải cơ học truyền vào PCB và các linh kiện đã lắp ráp. Việc bẻ, đột hoặc tách không được kiểm soát đầy đủ theo phương pháp truyền thống có thể gây ra các vết nứt siêu nhỏ, hiện tượng mỏi mối hàn, bong tách lớp hoặc dịch chuyển linh kiện. Những vấn đề này không phải lúc nào cũng có thể nhìn thấy ngay lập tức, nhưng thường xuất hiện về sau dưới dạng lỗi ngoài hiện trường, sự cố hoạt động gián đoạn hoặc tuổi thọ sản phẩm bị rút ngắn.

Quy trình tách panel chú trọng giảm ứng suất là rất cần thiết khi xử lý:

• PCB có linh kiện được bố trí gần mép định tuyến
• Bo mạch mỏng hoặc hẹp có độ cứng kết cấu thấp hơn
• Biên dạng phức tạp, khe rãnh bên trong và hình dạng không tiêu chuẩn
• Cụm lắp ráp sử dụng IC đắt tiền, thiết bị MEMS hoặc đầu nối chính xác
• Sản phẩm yêu cầu độ tin cậy ổn định sau khi vận chuyển và đưa vào sử dụng thực tế

Bằng cách kết hợp tốc độ spindle cao, căn chỉnh bằng thị giác và thao tác định tuyến được kiểm soát, Máy Tách PCB này cung cấp phương pháp tách an toàn hơn cho các nhà sản xuất cần giảm hư hỏng do quy trình gây ra mà vẫn duy trì độ chính xác kích thước.

Được thiết kế cho nhu cầu sử dụng thực tế trong nhà máy

Thiết bị này phù hợp với các môi trường sản xuất SMT yêu cầu định tuyến độc lập sau công đoạn lắp ráp. Là một Offline PCB Router, thiết bị phù hợp với các hoạt động trong đó tính linh hoạt, thao tác được kiểm soát và khả năng truy xuất theo lô đóng vai trò quan trọng. Máy có thể được triển khai cho các sản phẩm điện tử tiêu dùng, điện tử công nghiệp, cụm phụ tùng ô tô, bo mạch điều khiển LED, mô-đun nguồn và sản phẩm truyền thông, nơi chất lượng cạnh bo mạch và khả năng bảo vệ linh kiện cần được kiểm soát chặt chẽ.

Các lợi ích điển hình đối với người dùng bao gồm:

1. Giảm nguy cơ hư hỏng do ứng suất vật lý trong quá trình tách bo mạch
2. Chất lượng đường cắt ổn định hơn trên các hình dạng PCB phức tạp
3. Bảo vệ tốt hơn cho các linh kiện lắp ráp có giá trị cao
4. Nâng cao năng suất nhờ vận hành bàn kép
5. Sản xuất sạch hơn với hệ thống hút bụi hiệu quả
6. Giảm nguy cơ lỗi nhờ giám sát dao cắt và kiểm soát quy trình

Kinh nghiệm từ SMT MALLS

SMT MALLS đã phục vụ các nhà sản xuất điện tử trên toàn cầu từ năm 2009, với kinh nghiệm chuyên sâu trong cung cấp thiết bị SMT, lập kế hoạch dây chuyền, hỗ trợ phụ tùng và xác minh kỹ thuật. Qua 17 năm kinh nghiệm triển khai dự án trên toàn cầu, chúng tôi nhận thấy thiết bị tách panel chính xác cần được đánh giá vượt ra ngoài các thông số kỹ thuật bề mặt. Đối với các máy thuộc nhóm này, độ chính xác của ray dẫn hướng, độ ổn định chuyển động và tuổi thọ spindle ảnh hưởng trực tiếp đến tính nhất quán của đường cắt, chu kỳ bảo trì và sự tin tưởng lâu dài của nhà máy.

Đó là lý do SMT MALLS đặc biệt chú trọng đến những chi tiết thực tế quan trọng trong quá trình sử dụng sản xuất. Phương pháp của chúng tôi nhấn mạnh việc khảo sát kỹ thuật trước khi báo giá, xác minh thiết bị và xác nhận hiệu suất đáng tin cậy. Đối với khách hàng tìm nguồn CCD Alignment Depaneler hoặc SMT Depaneler chính xác, điều này mang lại sự minh bạch cao hơn và giảm rủi ro mua sắm. Mỗi giải pháp được đề xuất đều phù hợp với nhu cầu ứng dụng thực tế, đặc biệt trong những trường hợp độ phức tạp của bo mạch và giá trị linh kiện đòi hỏi nhiều hơn khả năng mà thiết bị tách tiêu chuẩn có thể cung cấp.

Nếu hoạt động sản xuất của bạn yêu cầu định tuyến chính xác, xử lý bo mạch đáng tin cậy và khả năng bảo vệ thực sự không gây ứng suất cho các cụm lắp ráp nhạy cảm, PCB Router này là một giải pháp có năng lực và sẵn sàng cho sản xuất.
