Separación de PCB de precisión para ensamblajes sensibles y complejos

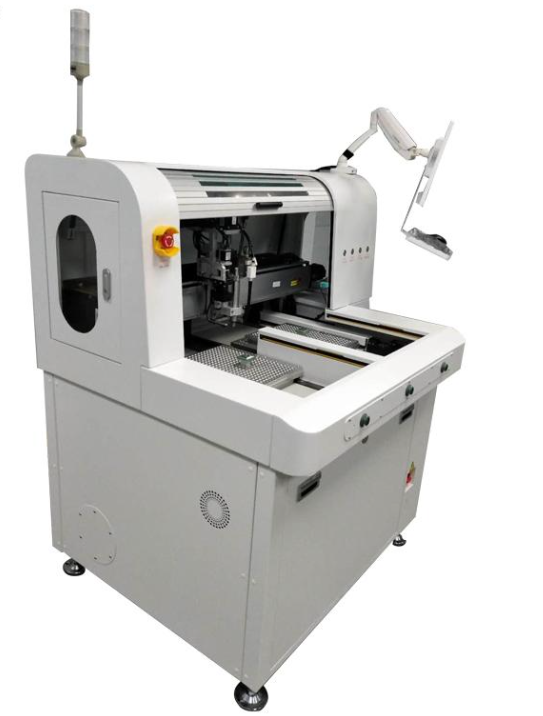

En la fabricación moderna de productos electrónicos, la separación de placas ya no es un simple paso de acabado. En ensamblajes densamente poblados, placas con contornos irregulares y productos que incorporan chips, sensores, conectores o componentes RF de alto valor, el proceso de depanelización afecta directamente al rendimiento, la fiabilidad a largo plazo y la calidad estética. Esta máquina de depanelización de PCB está diseñada como una solución de separación de PCB de alta precisión y sin estrés para fabricantes que no pueden aceptar juntas de soldadura agrietadas, rebabas en los bordes ni daños en los componentes causados por vibraciones.

Basado en un husillo de alta frecuencia y precisión con una velocidad de hasta 60.000 RPM, el sistema ofrece un rendimiento de fresado estable, bordes de placa limpios y una fuerza de corte controlada. En comparación con los métodos convencionales de rotura mecánica, este router de PCB offline protege las estructuras frágiles de las PCBA al reducir el esfuerzo físico durante la separación. Es especialmente adecuado para sustratos delgados, paneles densamente ensamblados y diseños de perfiles complejos en los que los métodos tradicionales de depanelización pueden introducir riesgos ocultos para la fiabilidad.

Para los fabricantes que gestionan productos electrónicos de alta gama, placas de control para automóviles, módulos de comunicación, productos electrónicos médicos o ensamblajes de control industrial, la ventaja es clara: cortes más limpios, mayor repetibilidad y una mejor protección del producto terminado. Como depanelizador SMT profesional, este equipo está diseñado para respaldar tanto el aseguramiento de la calidad como la mejora del rendimiento sin comprometer la integridad de la placa.

Características principales que protegen el rendimiento y la precisión

Husillo de alta velocidad para un corte limpio y con baja tensión

El sistema de fresado utiliza un husillo de precisión diseñado para funcionar a alta velocidad, hasta 60.000 RPM. Esto es fundamental para lograr un corte suave de contornos en FR4 y PCB ensambladas, minimizando al mismo tiempo la formación de rebabas y la resistencia al corte. En la producción práctica, una menor tensión de corte significa una mejor protección para condensadores cerámicos, juntas de soldadura de paso fino, BGA, microconectores y otros componentes situados cerca del borde de la placa. Para las fábricas que buscan una separación de PCB sin estrés, la estabilidad del husillo no es solo una especificación, sino un factor decisivo para preservar la calidad del ensamblaje.

Alineación avanzada mediante visión CCD para diseños densos

El sistema integrado de depanelización con alineación CCD reconoce automáticamente las marcas fiduciales y aplica una compensación antes del corte. Esta corrección basada en visión resulta especialmente valiosa al procesar diseños de paneles compactos, separaciones reducidas respecto a los bordes o placas con geometrías complejas. Una alineación visual precisa ayuda a mantener trayectorias de fresado uniformes y reduce el riesgo de desviación en ensamblajes de alta densidad. Para los fabricantes de placas con formas irregulares, diseños de paneles anidados o requisitos de tolerancia estrictos, este nivel de precisión visual favorece resultados fiables y repetibles.

Mesa de trabajo de doble shuttle para una mayor producción

La arquitectura de doble mesa permite cargar un lado mientras el otro está siendo cortado. Este diseño práctico reduce el tiempo de inactividad y mejora el aprovechamiento de la máquina en entornos de producción continua. En líneas SMT de gran volumen, la capacidad de mantener el flujo entre el ensamblaje anterior y la manipulación posterior de las placas puede marcar una diferencia cuantificable en la producción total. Como router de PCB destinado a fábricas exigentes, el sistema combina el corte de precisión con la eficiencia productiva, en lugar de obligar a elegir entre ambos.

Control integrado del polvo para un procesamiento más limpio

El polvo generado por el fresado es una preocupación importante en el procesamiento de PCB, especialmente cuando las partículas de fibra de vidrio pueden afectar a la limpieza del producto y a los componentes cercanos. Esta máquina incorpora succión de vacío superior e inferior para eliminar eficazmente el polvo durante el funcionamiento. Una extracción más limpia ayuda a mantener un mejor entorno de trabajo, reduce la contaminación de la superficie del ensamblaje y favorece un funcionamiento más estable a largo plazo. Esto es especialmente importante al depanelizar placas utilizadas en sectores sensibles a la calidad, donde el control de residuos es tan importante como la calidad del corte.

Supervisión de herramientas y brocas rotas

El sistema de detección supervisado por software identifica automáticamente el desgaste o la rotura de la herramienta, ayudando a los operadores a evitar cortes incompletos, defectos en los bordes y retrabajos inesperados. Esta capa adicional de protección del proceso es importante para mantener la uniformidad de los lotes, especialmente cuando intervienen ensamblajes de alto valor. En entornos de producción reales, evitar un solo fallo de fresado puede ahorrar mucho más que el coste de la propia fresa.

Por qué es importante la protección sin estrés

El valor más importante de esta máquina fresadora no consiste simplemente en separar los paneles, sino en hacerlo reduciendo la carga mecánica transferida a la PCB y a los componentes montados. La rotura tradicional, el punzonado o una separación insuficientemente controlada pueden provocar microfisuras, fatiga de la soldadura, delaminación o desplazamiento de componentes. Estos problemas no siempre son visibles de inmediato, pero a menudo aparecen posteriormente como fallos en campo, funcionamiento intermitente o una vida útil reducida del producto.

Un proceso de depanelización consciente de la tensión es esencial al trabajar con:

• PCB con componentes colocados cerca de los bordes de fresado
• Placas delgadas o estrechas con menor rigidez estructural
• Contornos complejos, ranuras internas y formas no estándar
• Ensamblajes que utilizan IC, dispositivos MEMS o conectores de precisión costosos
• Productos que requieren una fiabilidad estable después del envío y durante su uso en campo

Al combinar una alta velocidad del husillo, alineación mediante visión y una acción de fresado controlada, esta máquina de depanelización de PCB ofrece un método de separación más seguro para los fabricantes que necesitan reducir los daños inducidos por el proceso y mantener al mismo tiempo la precisión dimensional.

Diseñada para el uso práctico en fábrica

Este equipo es adecuado para entornos de producción SMT que requieren un fresado independiente después del ensamblaje. Como router de PCB offline, se adapta a operaciones en las que son importantes la flexibilidad, la manipulación controlada y la trazabilidad de los lotes. Puede utilizarse para productos electrónicos de consumo, productos electrónicos industriales, subconjuntos para automóviles, placas de control LED, módulos de potencia y productos de comunicación, donde la calidad de los bordes de la placa y la protección de los componentes deben controlarse cuidadosamente.

Entre los beneficios habituales para el usuario se incluyen:

1. Menor riesgo de daños por tensión física durante la separación de las placas
2. Calidad de corte más uniforme en formas complejas de PCB
3. Mejor protección para componentes ensamblados de alto valor
4. Mayor rendimiento gracias al funcionamiento de la mesa doble
5. Producción más limpia mediante una extracción eficaz del polvo
6. Menor riesgo de defectos gracias a la supervisión de la fresa y al control del proceso

Respaldada por la experiencia de SMT MALLS

SMT MALLS presta servicio a fabricantes de productos electrónicos de todo el mundo desde 2009, con una amplia experiencia en el suministro de equipos SMT, la planificación de líneas, el soporte de repuestos y la verificación técnica. A lo largo de 17 años de experiencia en proyectos internacionales, hemos comprobado que los equipos de depanelización de precisión deben evaluarse más allá de sus especificaciones superficiales. En las máquinas de esta categoría, la precisión de los raíles guía, la estabilidad del movimiento y la vida útil del husillo influyen directamente en la uniformidad del corte, los intervalos de mantenimiento y la confianza de la fábrica a largo plazo.

Por eso, SMT MALLS presta especial atención a los detalles prácticos que son importantes durante el uso en producción. Nuestro enfoque hace hincapié en la investigación técnica antes de la cotización, la verificación del equipo y la confirmación de un rendimiento fiable. Para los clientes que buscan un depanelizador con alineación CCD o un depanelizador SMT de precisión, esto se traduce en una mayor transparencia y un menor riesgo de adquisición. Cada solución recomendada se adapta a las necesidades reales de la aplicación, especialmente cuando la complejidad de la placa y el valor de los componentes exigen más de lo que puede ofrecer un equipo de separación estándar.

Si su producción requiere un fresado preciso, una manipulación fiable de las placas y una verdadera protección sin estrés para ensamblajes sensibles, este router de PCB ofrece una solución competente y preparada para la producción.
