مواصفات المنتج

حل الإدخال المحوري الأوتوماتيكي لإنتاج THT المستقر

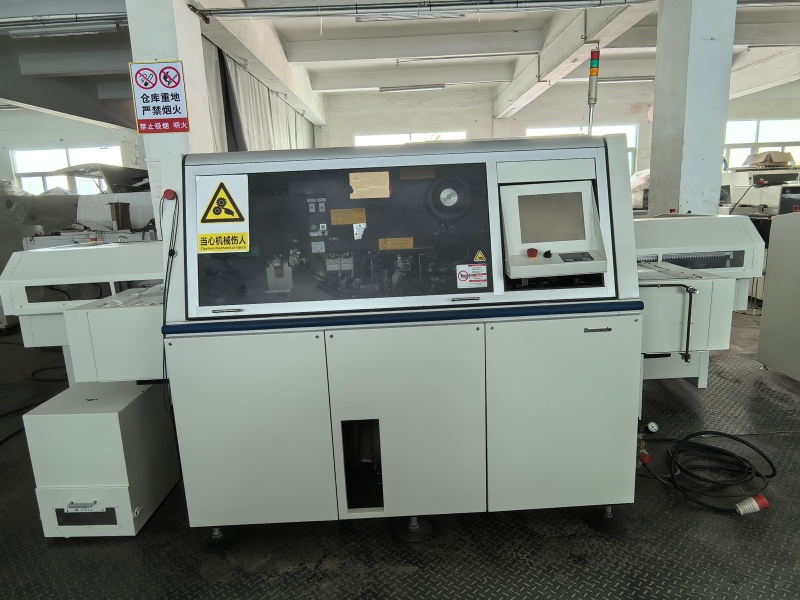

يُعد Panasonic AV131 نظامًا مخصصًا للإدخال الأوتوماتيكي للمكونات المحورية، وقد تم تطويره لمعالجة تقنية Through Hole Technology (THT) في مجال تصنيع الإلكترونيات الحديث. من المهم تحديد هذه الآلة بشكل صحيح: فـ AV131 ليست آلة تركيب Panasonic SMT، ولا ينبغي الخلط بينها وبين معدات سلسلة CM أو NPM. بل هي آلة Panasonic متخصصة للإدخال الأوتوماتيكي، مصممة لإدخال المكونات المحورية عالية السرعة على لوحات الدوائر المطبوعة ضمن خط إنتاج DIP.

بالنسبة إلى مصانع تجميع PCB التي تتعامل مع منتجات متعددة التقنيات، يظل الإدخال المتسق للمكونات ذات الثقوب من خلال اللوحة أمرًا بالغ الأهمية لضمان موثوقية المنتج النهائي. يلبي AV131 هذا المتطلب من خلال أتمتة إدخال المكونات المحورية ذات الأسلاك الطرفية المغلفة وأسلاك التوصيل، مما يقلل الاعتماد على العمالة اليدوية مع دعم جودة إنتاج قابلة للتكرار. ومن الناحية العملية، يساعد ذلك الشركات المصنعة على مواكبة أهداف الإنتاج دون التضحية بدقة الإدخال أو استقرار مناولة اللوحات.

مصمم للمكونات ذات الأطراف المحورية

بصفته آلة Panasonic AV131 للإدخال المحوري، صُمم هذا الجهاز للمكونات الشائعة في تجميع THT التقليدي، بما في ذلك المقاومات، والصمامات الثنائية، والمكثفات الخزفية الأسطوانية، وأسلاك التوصيل الموردة في شكل شريطي. ولذلك فهو مناسب جدًا ليكون آلة إدخال للمكونات المحورية ضمن فئات المنتجات التي لا تزال تعتمد على الأجزاء ذات الثقوب من خلال اللوحة، مثل مزودات الطاقة، ووحدات التحكم الصناعية، ولوحات أجهزة القياس، والعديد من أنواع إلكترونيات الطاقة.

توفر اتجاهات الإدخال المدعومة، وهي 0° و90° و180° و270°، مرونة عند تطلب تخطيطات اللوحات اتجاهات مختلفة للأطراف. وبالاقتران مع نطاق تباعد المكونات من 5–26mm وتوافق PCB مع أحجام تتراوح من 50 × 50mm إلى 508 × 381mm، يمكن استخدام AV131 ضمن مجموعة واسعة من عمليات إدخال المكونات الإلكترونية، بدءًا من لوحات التحكم المدمجة ووصولًا إلى التجميعات الصناعية الأكبر حجمًا.

لماذا يظل AV131 ذا قيمة عند تخطيط معدات تجميع PCB

يواصل العديد من مصنعي الإلكترونيات الاعتماد على عمليات DIP وTHT حتى في المنشآت التي تشغل أيضًا خطوط SMT. وفي هذه البيئات، غالبًا ما تعتمد كفاءة الإنتاج على اختيار الآلة المناسبة لكل مرحلة من مراحل العملية. وتكمن قيمة Panasonic AV131 Inserter في تركيزها تحديدًا على الأجزاء المحورية ذات الثقوب من خلال اللوحة، بدلًا من محاولة العمل كمنصة تركيب متعددة الأغراض. وهذا التخصص في العملية هو ما يمنحها أهمية طويلة الأمد عند تخطيط معدات إنتاج SMT وDIP.

• سرعة إدخال أوتوماتيكية تبلغ 0.12 ثانية لكل مكون لتحسين الإنتاجية
• مناولة مستقرة للمكونات المحورية الشريطية المستخدمة في إنتاج THT القياسي
• دعم إدخال أسلاك التوصيل ضمن عمليات تجميع اللوحات المؤتمتة
• نطاق واسع لأحجام PCB لمرونة دمج الخطوط
• إمكانية الإدخال متعدد الاتجاهات للتكيف العملي مع تخطيطات اللوحات

سيناريوهات التطبيق النموذجية

يناسب AV131 بشكل جيد الشركات المصنعة التي تحتاج إلى معدات Panasonic الموثوقة لإدخال المكونات ذات الثقوب من خلال اللوحة لتنفيذ مهام التجميع المتكررة وعلى نطاق الإنتاج. ويُنظر إليه عادةً في الحالات التالية:

1. خطوط تجميع PCB للمكونات ذات الثقوب من خلال اللوحة، والتي تعالج المكونات المحورية بكميات كبيرة
2. تجهيزات خطوط إنتاج DIP التي تجمع بين الإدخال الأوتوماتيكي واللحام اللاحق
3. تصنيع إلكترونيات الطاقة حيث تظل المقاومات والصمامات الثنائية وأسلاك التوصيل مكونات قياسية
4. إنتاج الإلكترونيات الصناعية الذي يتطلب جودة إدخال مستقرة عبر أنواع متعددة من اللوحات
5. مصنعو EMS الذين يوازنون بين التحكم في التكلفة وكفاءة الإنتاج واتساق العملية

من يستفيد أكثر

تكتسب آلة إدخال المكونات الإلكترونية هذه أهمية خاصة بالنسبة إلى مصانع تجميع PCB التي تسعى إلى تقليل اختناقات الإدخال اليدوي، ومهندسي الإنتاج المسؤولين عن كفاءة الخط، ومشتري المعدات المستعملة الذين يحتاجون إلى معدات Panasonic الموثوقة لتجميع PCB ضمن عمليات THT القائمة. وبالنسبة إلى مزودي EMS، توفر الآلة وسيلة عملية للحفاظ على جودة قابلة للتكرار عبر برامج العملاء التي لا تزال تحدد استخدام المكونات المحورية ذات الثقوب من خلال اللوحة.

خيار عملي لمشتري المعدات المستعملة

لا يزال الاهتمام بسوق آلات الإدخال Panasonic المستعملة قويًا، لأن العديد من المصانع تشغل بالفعل عمليات تصنيع DIP ناضجة وتفضل المعدات ذات خصائص العملية المعروفة. ويلبي AV131 هذا الطلب بشكل جيد. فدوره محدد بوضوح، ونطاق مكوناته مألوف للمهندسين، وتطبيقه في الإدخال المحوري مباشر. وبالنسبة إلى المشترين الذين يقيّمون خيارات آلات Panasonic المستعملة للإدخال الأوتوماتيكي، يمكن لآلة مثل AV131 أن تكون إضافة فعالة عندما يكون متطلب العملية هو الإدخال المحوري المستقر بدلًا من تركيب SMT.

لماذا يتم التوريد من SMT MALLS

تخدم SMT MALLS قطاع تصنيع الإلكترونيات العالمي منذ عام 2009، حيث توفر حلولًا متكاملة لمعدات إنتاج SMT وDIP، إلى جانب دعم قطع الغيار الأصلية. وبفضل 17 عامًا من الخبرة في القطاع وتسليم أكثر من 200 خط إنتاج كامل في أوروبا وأمريكا الجنوبية وآسيا، فإننا نفهم ما يحتاج إليه المشترون عند اختيار معدات الإدخال المستعملة أو المجددة: حالة موثقة، وشفافية تقنية، ودعم سريع الاستجابة.

يساعد مبدأ عملنا، "التحقق قبل عرض السعر"، على تقليل مخاطر التوريد. إذ تتم مراجعة كل آلة وقطعة غيار بعناية، مع توفير مقاطع فيديو للاختبار وتأكيدات فنية قبل الشحن. وبالنسبة إلى العملاء الذين يدرسون استخدام Panasonic AV131 كجزء من مشروع أتمتة THT، يدعم هذا النهج اتخاذ قرارات شراء أكثر ثقة ويساعد على تجنب عدم اليقين بشأن حالة الآلة وتوافقها وجاهزيتها للتسليم.

إذا كان مصنعكم ينشئ خط إنتاج DIP أو يرقّيه ويحتاج إلى معدات Panasonic موثوقة لإدخال المكونات ذات الثقوب من خلال اللوحة، فإن AV131 تظل حلًا عمليًا يركز على الإنتاج. فهي توفر المزايا الأساسية التي يتوقعها المصنعون من أتمتة الإدخال المحوري المخصصة: السرعة والاتساق والملاءمة لتجميع PCB ذي الثقوب من خلال اللوحة في التطبيقات الواقعية.
