Технические характеристики продукта

Автоматизированное решение для аксиальной установки компонентов и стабильного производства по технологии THT

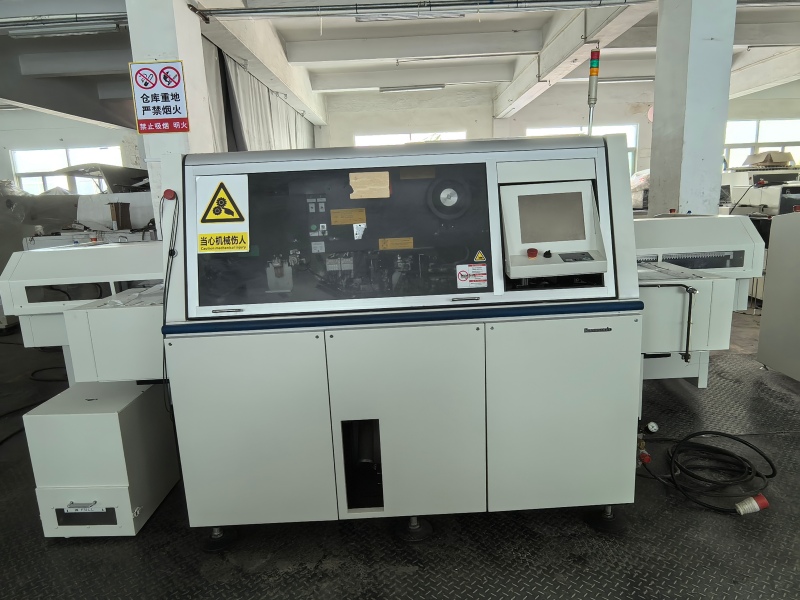

Panasonic AV131 — это специализированная автоматическая система установки аксиальных компонентов, разработанная для обработки по технологии монтажа в отверстия (THT) в современном производстве электроники. Важно правильно определить назначение этой машины: AV131 не является установочной машиной Panasonic для SMT и не должна приниматься за оборудование серий CM или NPM. Это специализированная автоматическая установочная машина Panasonic, предназначенная для высокоскоростной установки аксиальных компонентов на печатные платы в составе производственной линии DIP.

Для заводов по сборке печатных плат, работающих с изделиями, сочетающими различные технологии монтажа, стабильная установка компонентов в отверстия остается критически важной для надежности готовой продукции. AV131 решает эту задачу за счет автоматизации установки аксиальных компонентов и перемычек в ленточной упаковке, снижая зависимость от ручного труда и обеспечивая стабильное качество производства. На практике это помогает производителям поддерживать требуемые объемы выпуска без ущерба для точности установки и стабильности перемещения плат.

Предназначена для аксиальных компонентов с выводами

Как аксиальный установщик Panasonic AV131, это оборудование предназначено для компонентов, широко используемых в традиционной сборке по технологии THT, включая резисторы, диоды, цилиндрические керамические конденсаторы и перемычки, поставляемые в ленточной упаковке. Благодаря этому машина особенно подходит для категорий изделий, в которых компоненты с выводами для монтажа в отверстия по-прежнему необходимы, например для источников питания, промышленных контроллеров, измерительных плат и многих видов силовой электроники.

Поддержка направлений установки 0°, 90°, 180° и 270° обеспечивает гибкость при компоновке плат, требующей различной ориентации выводов. В сочетании с диапазоном шага компонентов 5–26mm и совместимостью с печатными платами размером от 50 × 50mm до 508 × 381mm AV131 подходит для широкого спектра процессов установки электронных компонентов — от компактных плат управления до крупных промышленных сборок.

Почему AV131 остается востребованной при планировании оборудования для сборки печатных плат

Многие производители электроники продолжают использовать процессы DIP и THT даже на предприятиях, где также эксплуатируются линии SMT. В таких условиях эффективность производства часто зависит от правильного выбора машины для каждого этапа процесса. Установщик Panasonic AV131 ценен тем, что специально предназначен для аксиальных компонентов, монтируемых в отверстия, а не пытается выполнять функции универсальной платформы для установки компонентов. Именно такая специализация обеспечивает ему долгосрочную актуальность при планировании оборудования для производства SMT и DIP.

• Автоматическая скорость установки 0.12 секунды на компонент для повышения производительности
• Стабильная обработка аксиальных компонентов в ленточной упаковке, используемых в стандартизированном производстве по технологии THT
• Поддержка установки перемычек в автоматизированных процессах сборки плат
• Широкий диапазон размеров печатных плат для гибкой интеграции в линию
• Возможность установки в нескольких направлениях для практической адаптации к компоновке

Типичные сценарии применения

AV131 хорошо подходит производителям, которым требуется надежное оборудование Panasonic для установки компонентов в отверстия при выполнении повторяющихся задач серийной сборки. Машину обычно рассматривают для следующих применений:

1. Линии сборки печатных плат по технологии монтажа в отверстия, на которых в больших объемах устанавливаются аксиальные компоненты
2. Производственные линии DIP, объединяющие автоматическую установку компонентов с последующей пайкой
3. Производство силовой электроники, где резисторы, диоды и перемычки остаются стандартными компонентами
4. Производство промышленной электроники, требующее стабильного качества установки для различных типов плат
5. Производители EMS, стремящиеся сбалансировать контроль затрат, эффективность выпуска и стабильность процесса

Кому машина подходит в первую очередь

Эта машина для установки электронных компонентов особенно актуальна для заводов по сборке печатных плат, стремящихся сократить узкие места, связанные с ручной установкой, инженеров по производству, отвечающих за эффективность линии, и покупателей бывшего в употреблении оборудования, которым требуется проверенное оборудование Panasonic для сборки печатных плат в уже действующих процессах THT. Для поставщиков EMS машина предоставляет практичный способ поддерживать стабильное качество в рамках различных клиентских проектов, в которых по-прежнему предусмотрены аксиальные компоненты для монтажа в отверстия.

Практичный выбор для покупателей бывшего в употреблении оборудования

Интерес к рынку бывших в употреблении установочных машин Panasonic остается высоким, поскольку многие заводы уже эксплуатируют отлаженные производственные процессы DIP и предпочитают оборудование с известными характеристиками процесса. AV131 хорошо отвечает этому спросу. Ее назначение четко определено, номенклатура поддерживаемых компонентов знакома инженерам, а применение для аксиальной установки не вызывает сложностей. Для покупателей, рассматривающих варианты бывших в употреблении автоматических установочных машин Panasonic, такая машина, как AV131, может стать эффективным дополнением, если требуется стабильная установка аксиальных компонентов, а не монтаж SMT.

Почему стоит приобретать оборудование у SMT MALLS

SMT MALLS с 2009 года работает на мировом рынке производства электроники, поставляя комплексные решения на базе оборудования для производства SMT и DIP, а также обеспечивая поставку оригинальных запасных частей. Имея 17 лет опыта в отрасли и поставив более 200 полноценных производственных линий в Европу, Южную Америку и Азию, мы понимаем, что необходимо покупателям при выборе бывшего в употреблении или восстановленного оборудования для установки компонентов: подтвержденное состояние, техническая прозрачность и оперативная поддержка.

Наш принцип работы — "Investigation before Quotation" — помогает снизить риски закупки. Каждая машина и запасная часть тщательно проверяются, а до отгрузки предоставляются тестовые видео и техническое подтверждение. Для клиентов, рассматривающих Panasonic AV131 как часть проекта автоматизации THT, такой подход обеспечивает более уверенное принятие решения о покупке и помогает избежать неопределенности относительно состояния машины, совместимости и готовности к поставке.

Если ваш завод создает или модернизирует производственную линию DIP и нуждается в надежном оборудовании Panasonic для установки компонентов в отверстия, AV131 остается практичным решением, ориентированным на производство. Она обеспечивает ключевые преимущества, которых производители ожидают от специализированной автоматизации аксиальной установки: скорость, стабильность и пригодность для реальной сборки печатных плат по технологии монтажа в отверстия.
