उत्पाद विनिर्देश

स्थिर THT उत्पादन के लिए स्वचालित अक्षीय इंसर्शन समाधान

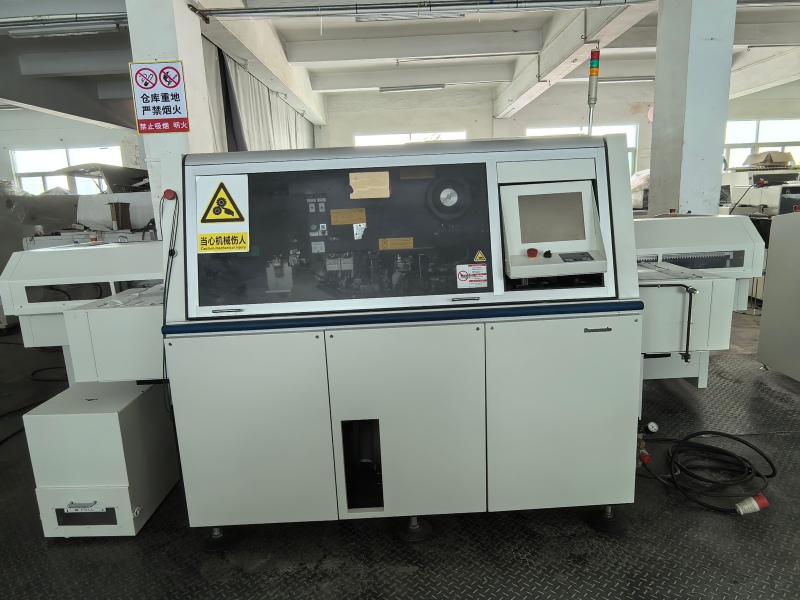

Panasonic AV131 आधुनिक इलेक्ट्रॉनिक्स विनिर्माण में Through Hole Technology (THT) प्रोसेसिंग के लिए विकसित एक समर्पित स्वचालित अक्षीय कंपोनेंट इंसर्शन सिस्टम है। इस मशीन को सही रूप से परिभाषित करना महत्वपूर्ण है: AV131, Panasonic की SMT प्लेसमेंट मशीन नहीं है और इसे CM या NPM सीरीज़ के उपकरणों के साथ भ्रमित नहीं किया जाना चाहिए। इसके बजाय, यह एक विशेष Panasonic Automatic Insertion Machine है, जिसे DIP Production Line में प्रिंटेड सर्किट बोर्डों पर उच्च गति से अक्षीय कंपोनेंट इंसर्शन के लिए बनाया गया है।

मिश्रित-प्रौद्योगिकी वाले उत्पादों को संभालने वाली PCB असेंबली फैक्ट्रियों के लिए, निरंतर थ्रू-होल इंसर्शन अंतिम उत्पाद की विश्वसनीयता के लिए महत्वपूर्ण बना रहता है। AV131 टेप किए गए अक्षीय लीड कंपोनेंट्स और जम्पर वायर के इंसर्शन को स्वचालित करके इस आवश्यकता को पूरा करता है। इससे मैनुअल श्रम पर निर्भरता कम होती है और दोहराने योग्य उत्पादन गुणवत्ता को समर्थन मिलता है। व्यावहारिक फैक्ट्री उपयोग में, यह निर्माताओं को इंसर्शन सटीकता या बोर्ड हैंडलिंग स्थिरता से समझौता किए बिना उत्पादन लक्ष्यों को पूरा करने में मदद करता है।

अक्षीय लीड कंपोनेंट्स के लिए डिज़ाइन किया गया

Panasonic AV131 Axial Inserter के रूप में, यह उपकरण पारंपरिक THT असेंबली में सामान्य रूप से उपयोग किए जाने वाले कंपोनेंट्स के लिए बनाया गया है, जिनमें रेज़िस्टर, डायोड, बेलनाकार सिरेमिक कैपेसिटर और टेप किए गए प्रारूप में आपूर्ति किए जाने वाले जम्पर वायर शामिल हैं। इस कारण यह उन उत्पाद श्रेणियों के लिए अत्यंत उपयुक्त Axial Component Inserter है, जहां थ्रू-होल पार्ट्स अभी भी आवश्यक हैं, जैसे पावर सप्लाई, औद्योगिक कंट्रोलर, इंस्ट्रूमेंटेशन बोर्ड और कई प्रकार के पावर इलेक्ट्रॉनिक्स।

0°, 90°, 180° और 270° की समर्थित इंसर्शन दिशाएं बोर्ड लेआउट में अलग-अलग लीड ओरिएंटेशन की आवश्यकता होने पर लचीलापन प्रदान करती हैं। 5–26mm की कंपोनेंट पिच रेंज और 50 × 50mm से 508 × 381mm तक PCB संगतता के साथ, AV131 कॉम्पैक्ट कंट्रोल बोर्ड से लेकर बड़े औद्योगिक असेंबली तक, Electronic Component Insertion वर्कफ़्लो की विस्तृत श्रृंखला में उपयोग किया जा सकता है।

PCB असेंबली उपकरण योजना में AV131 अभी भी उपयोगी क्यों है

कई इलेक्ट्रॉनिक्स निर्माता उन फैक्ट्रियों में भी DIP और THT प्रक्रियाओं पर निर्भर रहते हैं, जहां SMT लाइनें भी संचालित होती हैं। ऐसे वातावरण में उत्पादन दक्षता अक्सर प्रत्येक प्रक्रिया चरण के लिए सही मशीन चुनने पर निर्भर करती है। Panasonic AV131 Inserter मूल्यवान है क्योंकि यह सामान्य प्रयोजन वाले प्लेसमेंट प्लेटफ़ॉर्म के रूप में काम करने के बजाय विशेष रूप से अक्षीय थ्रू-होल पार्ट्स पर केंद्रित है। यही प्रक्रिया-विशेषज्ञता इसे SMT और DIP Production Equipment की योजना में लंबे समय तक प्रासंगिक बनाती है।

• बेहतर थ्रूपुट के लिए प्रति कंपोनेंट 0.12 सेकंड की स्वचालित इंसर्शन गति
• मानकीकृत THT उत्पादन में उपयोग किए जाने वाले टेप किए गए अक्षीय कंपोनेंट्स की स्थिर हैंडलिंग
• स्वचालित बोर्ड असेंबली प्रक्रियाओं में जम्पर वायर इंसर्शन का समर्थन
• लचीले लाइन इंटीग्रेशन के लिए विस्तृत PCB आकार रेंज
• व्यावहारिक लेआउट अनुकूलन के लिए बहु-दिशात्मक इंसर्शन क्षमता

सामान्य अनुप्रयोग परिदृश्य

AV131 उन निर्माताओं के लिए उपयुक्त है जिन्हें दोहराए जाने वाले, बड़े पैमाने के असेंबली कार्यों के लिए भरोसेमंद Panasonic Through Hole Insertion Equipment की आवश्यकता होती है। इसे आमतौर पर निम्नलिखित के लिए चुना जाता है:

1. बड़ी मात्रा में अक्षीय कंपोनेंट्स को प्रोसेस करने वाली थ्रू-होल PCB असेंबली लाइनें
2. DIP Production Line सेटअप, जो स्वचालित इंसर्शन को डाउनस्ट्रीम सोल्डरिंग के साथ संयोजित करते हैं
3. पावर इलेक्ट्रॉनिक्स विनिर्माण, जहां रेज़िस्टर, डायोड और जम्पर वायर अभी भी मानक हैं
4. औद्योगिक इलेक्ट्रॉनिक्स उत्पादन, जिसमें कई प्रकार के बोर्डों पर स्थिर इंसर्शन गुणवत्ता आवश्यक होती है
5. EMS निर्माता, जो लागत नियंत्रण, उत्पादन दक्षता और प्रक्रिया निरंतरता के बीच संतुलन बनाना चाहते हैं

किसे सबसे अधिक लाभ होगा

यह Electronic Component Insertion Machine विशेष रूप से उन PCB असेंबली फैक्ट्रियों के लिए उपयोगी है जो मैनुअल इंसर्शन की बाधाओं को कम करना चाहती हैं, लाइन दक्षता के लिए जिम्मेदार उत्पादन इंजीनियरों के लिए, और उन प्रयुक्त उपकरण खरीदारों के लिए जिन्हें स्थापित THT प्रक्रियाओं के लिए प्रमाणित Panasonic PCB Assembly Equipment की आवश्यकता है। EMS प्रदाताओं के लिए, यह मशीन उन ग्राहक कार्यक्रमों में दोहराने योग्य गुणवत्ता बनाए रखने का व्यावहारिक तरीका प्रदान करती है, जहां अभी भी अक्षीय थ्रू-होल कंपोनेंट्स निर्दिष्ट किए जाते हैं।

प्रयुक्त उपकरण खरीदारों के लिए एक व्यावहारिक विकल्प

Used Panasonic Insertion Machine बाजार में रुचि लगातार बनी हुई है, क्योंकि कई फैक्ट्रियां पहले से ही परिपक्व DIP विनिर्माण वर्कफ़्लो संचालित करती हैं और ज्ञात प्रक्रिया प्रोफ़ाइल वाले उपकरणों को प्राथमिकता देती हैं। AV131 इस मांग के लिए उपयुक्त है। इसकी भूमिका स्पष्ट रूप से परिभाषित है, इसका कंपोनेंट दायरा इंजीनियरों के लिए परिचित है और अक्षीय इंसर्शन में इसका अनुप्रयोग सरल है। प्री-ओन्ड Panasonic Automatic Insertion Machine विकल्पों का मूल्यांकन करने वाले खरीदारों के लिए, AV131 जैसी मशीन तब एक प्रभावी अतिरिक्त उपकरण हो सकती है, जब प्रक्रिया की आवश्यकता स्थिर अक्षीय इंसर्शन हो, न कि SMT प्लेसमेंट।

SMT MALLS से स्रोत क्यों प्राप्त करें

SMT MALLS 2009 से वैश्विक इलेक्ट्रॉनिक्स विनिर्माण उद्योग की सेवा कर रहा है और संपूर्ण SMT तथा DIP Production Equipment समाधान के साथ-साथ मूल स्पेयर पार्ट्स सहायता प्रदान करता है। 17 वर्षों के उद्योग अनुभव और यूरोप, दक्षिण अमेरिका तथा एशिया में 200 से अधिक पूर्ण उत्पादन लाइनों की डिलीवरी के साथ, हम समझते हैं कि प्रयुक्त या रीफर्बिश्ड इंसर्शन उपकरण चुनते समय खरीदारों को क्या चाहिए: सत्यापित स्थिति, तकनीकी पारदर्शिता और त्वरित सहायता।

हमारा संचालन सिद्धांत, "Investigation before Quotation," सोर्सिंग जोखिम को कम करने में मदद करता है। प्रत्येक मशीन और स्पेयर पार्ट की सावधानीपूर्वक समीक्षा की जाती है तथा शिपमेंट से पहले टेस्ट वीडियो और तकनीकी पुष्टि प्रदान की जाती है। Panasonic AV131 को THT ऑटोमेशन परियोजना के हिस्से के रूप में विचार करने वाले ग्राहकों के लिए, यह दृष्टिकोण अधिक भरोसेमंद खरीद निर्णय लेने में सहायता करता है और मशीन की स्थिति, संगतता तथा डिलीवरी तैयारी से जुड़ी अनिश्चितता को कम करने में मदद करता है।

यदि आपकी फैक्ट्री DIP Production Line का निर्माण या अपग्रेड कर रही है और उसे भरोसेमंद Panasonic Through Hole Insertion Equipment की आवश्यकता है, तो AV131 एक व्यावहारिक और उत्पादन-केंद्रित समाधान बना हुआ है। यह समर्पित अक्षीय इंसर्शन ऑटोमेशन से निर्माताओं को अपेक्षित मुख्य लाभ प्रदान करता है: गति, निरंतरता और वास्तविक थ्रू-होल PCB असेंबली के लिए उपयुक्तता।
