Thông số kỹ thuật của sản phẩm

Giải pháp cắm linh kiện hướng trục tự động cho sản xuất THT ổn định

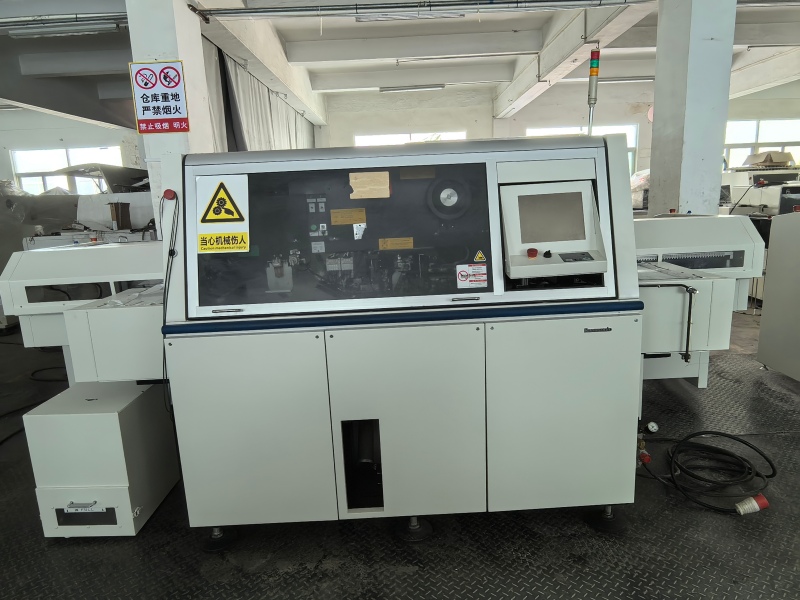

Panasonic AV131 là hệ thống cắm linh kiện hướng trục tự động chuyên dụng, được phát triển cho quy trình công nghệ xuyên lỗ (THT) trong lĩnh vực sản xuất điện tử hiện đại. Cần xác định chính xác chức năng của máy này: AV131 không phải là máy gắp đặt Panasonic SMT và không nên nhầm lẫn với các thiết bị dòng CM hoặc NPM. Thay vào đó, đây là Máy cắm linh kiện tự động Panasonic chuyên dụng, được thiết kế để cắm linh kiện hướng trục tốc độ cao lên bảng mạch in trong một Dây chuyền sản xuất DIP.

Đối với các nhà máy lắp ráp PCB xử lý sản phẩm công nghệ hỗn hợp, việc cắm linh kiện xuyên lỗ ổn định vẫn đóng vai trò quan trọng đối với độ tin cậy của sản phẩm cuối cùng. AV131 đáp ứng yêu cầu này bằng cách tự động hóa việc cắm các linh kiện chân hướng trục dạng băng và dây nối, giảm sự phụ thuộc vào lao động thủ công đồng thời duy trì chất lượng sản xuất ổn định. Trong thực tế vận hành tại nhà máy, máy giúp các nhà sản xuất đáp ứng mục tiêu sản lượng mà không ảnh hưởng đến độ chính xác khi cắm và sự ổn định trong quá trình xử lý bo mạch.

Được thiết kế cho linh kiện chân hướng trục

Là Máy cắm linh kiện hướng trục Panasonic AV131, thiết bị này được thiết kế cho các linh kiện thường được sử dụng trong lắp ráp THT truyền thống, bao gồm điện trở, điốt, tụ gốm hình trụ và dây nối được cung cấp ở dạng băng. Nhờ đó, đây là Máy cắm linh kiện hướng trục rất phù hợp với các nhóm sản phẩm vẫn yêu cầu linh kiện xuyên lỗ, chẳng hạn như bộ nguồn, bộ điều khiển công nghiệp, bo mạch thiết bị đo lường và nhiều loại thiết bị điện tử công suất.

Các hướng cắm được hỗ trợ gồm 0°, 90°, 180° và 270°, mang lại sự linh hoạt khi bố trí bo mạch yêu cầu các hướng chân khác nhau. Kết hợp với phạm vi bước chân linh kiện từ 5–26mm và khả năng tương thích với PCB có kích thước từ 50 × 50mm đến 508 × 381mm, AV131 có thể đáp ứng nhiều quy trình Cắm linh kiện điện tử khác nhau, từ bo mạch điều khiển nhỏ gọn đến các cụm lắp ráp công nghiệp lớn hơn.

Vì sao AV131 vẫn có giá trị trong việc hoạch định thiết bị lắp ráp PCB

Nhiều nhà sản xuất điện tử vẫn tiếp tục sử dụng các quy trình DIP và THT, ngay cả tại những cơ sở cũng vận hành dây chuyền SMT. Trong các môi trường này, hiệu quả sản xuất thường phụ thuộc vào việc lựa chọn đúng máy cho từng công đoạn. Máy cắm linh kiện AV131 Panasonic có giá trị vì máy tập trung chuyên biệt vào các linh kiện xuyên lỗ hướng trục thay vì cố gắng hoạt động như một nền tảng gắp đặt đa năng. Sự chuyên biệt hóa quy trình này giúp thiết bị duy trì vai trò lâu dài trong việc hoạch định Thiết bị sản xuất SMT và DIP.

• Tốc độ cắm tự động 0.12 giây mỗi linh kiện, giúp nâng cao năng suất
• Xử lý ổn định các linh kiện hướng trục dạng băng được sử dụng trong sản xuất THT tiêu chuẩn hóa
• Hỗ trợ cắm dây nối trong các quy trình lắp ráp bo mạch tự động
• Phạm vi kích thước PCB rộng, thuận tiện cho việc tích hợp dây chuyền
• Khả năng cắm đa hướng, thích ứng hiệu quả với cách bố trí thực tế

Các kịch bản ứng dụng điển hình

AV131 phù hợp với các nhà sản xuất cần Thiết bị cắm xuyên lỗ Panasonic đáng tin cậy cho các công việc lắp ráp lặp lại ở quy mô sản xuất. Máy thường được cân nhắc cho:

1. Dây chuyền lắp ráp PCB xuyên lỗ xử lý số lượng lớn linh kiện hướng trục
2. Các cấu hình Dây chuyền sản xuất DIP kết hợp cắm tự động với công đoạn hàn phía sau
3. Sản xuất thiết bị điện tử công suất, trong đó điện trở, điốt và dây nối vẫn là các linh kiện tiêu chuẩn
4. Sản xuất thiết bị điện tử công nghiệp yêu cầu chất lượng cắm ổn định trên nhiều loại bo mạch
5. Các nhà sản xuất EMS cần cân bằng giữa kiểm soát chi phí, hiệu quả sản lượng và tính nhất quán của quy trình

Đối tượng hưởng lợi nhiều nhất

Máy cắm linh kiện điện tử này đặc biệt phù hợp với các nhà máy lắp ráp PCB đang tìm cách giảm các điểm nghẽn do cắm thủ công, các kỹ sư sản xuất chịu trách nhiệm về hiệu quả dây chuyền và người mua thiết bị đã qua sử dụng cần Thiết bị lắp ráp PCB Panasonic đã được kiểm chứng cho các quy trình THT hiện hữu. Đối với các nhà cung cấp EMS, máy mang lại phương thức thiết thực để duy trì chất lượng ổn định cho các chương trình của khách hàng vẫn yêu cầu linh kiện xuyên lỗ hướng trục.

Lựa chọn thiết thực cho người mua thiết bị đã qua sử dụng

Thị trường Máy cắm linh kiện Panasonic đã qua sử dụng vẫn có nhu cầu cao vì nhiều nhà máy đã vận hành các quy trình sản xuất DIP ổn định và ưu tiên những thiết bị có đặc tính quy trình đã được biết rõ. AV131 đáp ứng tốt nhu cầu đó. Vai trò của máy được xác định rõ ràng, phạm vi linh kiện quen thuộc với các kỹ sư và ứng dụng cắm linh kiện hướng trục cũng đơn giản. Đối với người mua đang đánh giá các lựa chọn Máy cắm linh kiện tự động Panasonic đã qua sử dụng, một máy như AV131 có thể là sự bổ sung hiệu quả khi yêu cầu quy trình là cắm linh kiện hướng trục ổn định thay vì gắp đặt SMT.

Vì sao nên mua từ SMT MALLS

SMT MALLS đã phục vụ ngành sản xuất điện tử toàn cầu từ năm 2009, cung cấp các giải pháp Thiết bị sản xuất SMT và DIP hoàn chỉnh cùng dịch vụ hỗ trợ phụ tùng chính hãng. Với 17 năm kinh nghiệm trong ngành và hơn 200 dây chuyền sản xuất hoàn chỉnh đã được bàn giao tại châu Âu, Nam Mỹ và châu Á, chúng tôi hiểu những gì người mua cần khi lựa chọn thiết bị cắm linh kiện đã qua sử dụng hoặc tân trang: tình trạng đã được xác minh, thông tin kỹ thuật minh bạch và dịch vụ hỗ trợ nhanh chóng.

Nguyên tắc hoạt động của chúng tôi, "Khảo sát trước khi báo giá", giúp giảm rủi ro mua hàng. Mỗi máy và phụ tùng đều được kiểm tra cẩn thận, đồng thời video chạy thử và xác nhận kỹ thuật được cung cấp trước khi vận chuyển. Đối với khách hàng đang cân nhắc Panasonic AV131 cho một dự án tự động hóa THT, phương pháp này giúp đưa ra quyết định mua hàng tự tin hơn và hạn chế những bất định liên quan đến tình trạng máy, khả năng tương thích và mức độ sẵn sàng giao hàng.

Nếu nhà máy của bạn đang xây dựng hoặc nâng cấp Dây chuyền sản xuất DIP và cần Thiết bị cắm xuyên lỗ Panasonic đáng tin cậy, AV131 vẫn là một giải pháp thiết thực, tập trung vào sản xuất. Máy mang lại những ưu điểm cốt lõi mà các nhà sản xuất mong đợi từ hệ thống tự động hóa cắm linh kiện hướng trục chuyên dụng: tốc độ, tính ổn định và sự phù hợp với hoạt động lắp ráp PCB xuyên lỗ trong thực tế.
