Produktübersicht

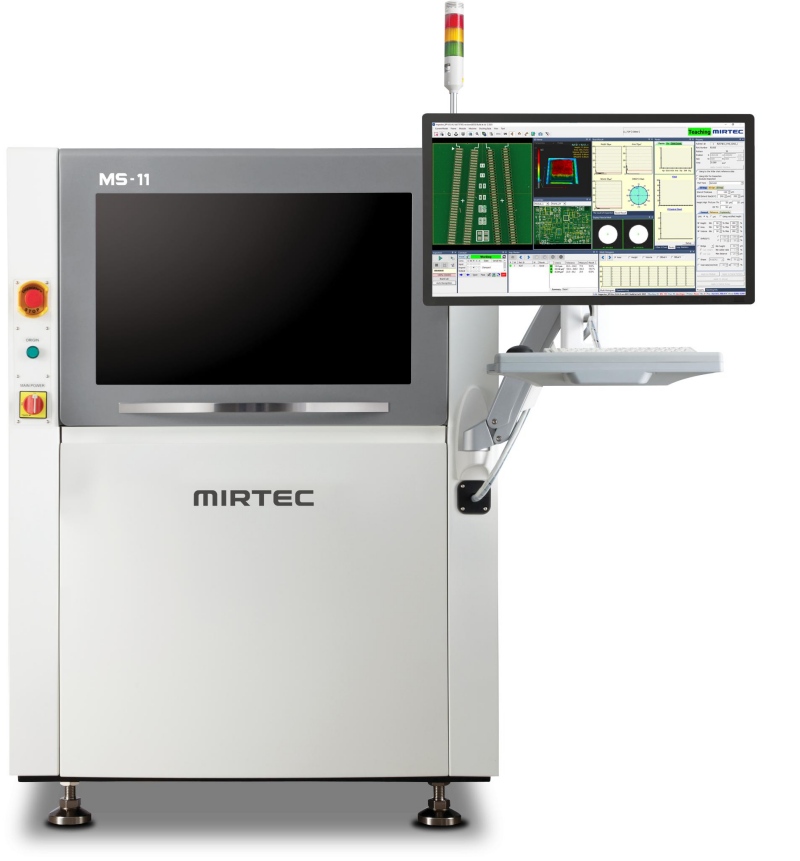

Das MIFTEC MS-11 wurde für Elektronikhersteller entwickelt, die eine strengere Kontrolle der Lötpastenqualität vor der Bestückung und dem Reflow-Löten benötigen. In der modernen SMT-Produktion können selbst geringe Abweichungen bei Pastenvolumen, Höhe oder Form zu Lötbrücken, unzureichender Lötmenge, Tombstoning oder später im Prozess auftretenden, schwer erkennbaren Zuverlässigkeitsproblemen führen. Diese Inspektionsplattform ist darauf ausgelegt, solche Probleme frühzeitig zu erkennen und Produktionsteams dabei zu unterstützen, die Druckleistung zu stabilisieren, Nacharbeit zu reduzieren und die nachgelagerte Ausbeute zu schützen.

Als professionelleSMT-SPI-Maschine kombiniert das System hochauflösende Bildgebung, präzise 3D-Messung und zuverlässige Bewegungsleistung für anspruchsvolle Produktionslinien. Für Fabriken, die Lösungen wie MIRTEC MS-11, Mirtec SPI oder MS-11e vergleichen, zeichnet sich dieses Modell durch seinen Fokus auf Bildklarheit, Wiederholgenauigkeit und praxisnahe Reporting-Tools aus, die Prozessingenieure, Qualitätsteams und Produktionsleiter gleichermaßen unterstützen.

Produktparameter

Detaillierte Merkmale und Vorteile

Schärfere Bilder für sicherere Entscheidungen

Das Herzstück der Maschine ist dasISIS Vision System, ausgestattet mit einer exklusiven 15MP-CoaXPress-Kamera. Diese hochauflösende Bildgebungsarchitektur liefert außergewöhnlich klare Lötpastenbilder und erleichtert die Erkennung subtiler Fehler, die von Systemen mit geringerer Auflösung übersehen werden können. Für Hersteller mit dichten PCB-Layouts, Miniaturpads oder Fine-Pitch-Baugruppen liegt der Vorteil auf der Hand: Bessere Sichtbarkeit ermöglicht bessere Beurteilungen und eine schnellere Ursachenanalyse.

Für Käufer, die nach einer15MP-SPI-Lösung suchen, ist diese Fähigkeit nicht nur in Datenblättern, sondern auch in der Fertigung wichtig. Eine klarere Bildaufnahme unterstützt zuverlässigere Gut/Schlecht-Entscheidungen, reduziert Fehlalarme und liefert Ingenieuren aussagekräftigere Grundlagen bei der Optimierung von Schablone, Rakeldruck, Pastenzustand oder Druckausrichtung.

Echte 3D-Messung auf anspruchsvollen Pads

Das Moiré-Design mit Doppelprojektion ermöglicht schattenfreie 3D-Messungen, sodass das System Lötpastenhöhe und -volumen selbst bei schwierigen Pad-Geometrien mit hoher Genauigkeit berechnen kann. Dies ist besonders wichtig bei der Inspektion komplexer Leiterplatten, bei denen Unterschiede im Pad-Design die Druckkonsistenz beeinflussen können. Statt sich ausschließlich auf das 2D-Erscheinungsbild zu verlassen, liefert die Maschine aussagekräftige volumetrische Daten, die Teams bei der Überwachung der Faktoren unterstützen, welche die Bildung von Lötstellen tatsächlich beeinflussen.

Als spezialisierte Plattform zur3D-Lötpasteninspektion unterstützt das MS-11 Hersteller beim Übergang von reaktiver Qualitätskontrolle zu präventivem Prozessmanagement. Das Erkennen von Unterdruck, überschüssiger Paste, unzureichender Höhe und formbedingten Unregelmäßigkeiten vor der Bestückung verringert das Risiko kostspieliger nachgelagerter Fehler und schützt die Linieneffizienz.

Optimiert für Miniatur- und Fine-Pitch-Produktion

Die Pixelgenauigkeit von 10 Mikron und das telezentrische Linsendesign machen das System besonders geeignet für 0201-metrische Bauteile und Anwendungen mit ultrafeinem Raster. In Produktionsumgebungen mit stetig steigender Leiterplattendichte muss die Inspektionsausrüstung mit den Druckanforderungen kleinerer Öffnungen und engerer Prozessfenster Schritt halten. Das MS-11 wurde für diese Realität entwickelt und bietet die für moderne kompakte Elektronik erforderliche Auflösung, ohne die Konsistenz zu beeinträchtigen.

• Unterstützt die präzise Bewertung von Lötpastenaufträgen auf kleinen Pads
• Erhöht die Sicherheit bei der Prüfung von Fine-Pitch-Prozessen
• Hilft, Durchschlüpfer zu reduzieren, die Bestückungs- und Reflow-Qualität beeinträchtigen können
• Stellt verwertbare Inspektionsdaten für die kontinuierliche Druckoptimierung bereit

Stabile Mechanik für Hochgeschwindigkeits-SMT-Linien

Inspektionsgenauigkeit ist nur dann wertvoll, wenn sie langfristig stabil bleibt. Das AC-Servo-Antriebssystem mit geschlossenem Regelkreis wurde entwickelt, um unter kontinuierlichen Produktionsbedingungen die Wiederholgenauigkeit aufrechtzuerhalten und eine langfristige Leistung in schnell laufenden SMT-Linien zu unterstützen. Dies trägt zu zuverlässigen Inspektionsergebnissen Schicht für Schicht bei, was für Werke mit Fokus auf konsistente Qualitätskennzahlen und geringe Prozessdrift entscheidend ist.

Sowohl für Auftragsfertiger als auch für OEM-Werke unterstützt dieses Maß an Bewegungssteuerung einen vorhersehbaren Durchsatz und eine reibungslosere Verbindung zwischen Schablonendruck, Inspektion und Bestückung. Teams, die dasMIRTEC MS-11 oder verwandte Mirtec SPI-Konfigurationen bewerten, konzentrieren sich häufig genau auf dieses Gleichgewicht zwischen Geschwindigkeit und wiederholbarer Messtechnik.

SPC-Berichte zur Verbesserung des Druckprozesses

Die fortschrittliche SPC-Software erstellt mehr als nur Berichte. Sie hilft, Inspektionsdaten in Prozesswissen umzuwandeln. Durch die Analyse von Trends bei Lötpastenvolumen, Höhe und Positionsabweichungen können Engineering-Teams wiederkehrende Druckprobleme früher erkennen und gezielte Anpassungen vornehmen, bevor sich Fehler in der Produktion ausbreiten. Dies unterstützt eine höhere Ausbeute des Schablonendruckers und eine bessere Gesamtqualität der Linie.

1. Überwachen Sie kritische Pasteneigenschaften in Echtzeit
2. Verfolgen Sie Prozessdrift über Chargen, Schichten oder Produktwechsel hinweg
3. Nutzen Sie Inspektionsrückmeldungen zur Optimierung der Druckereinstellungen
4. Unterstützen Sie datengestützte Qualitätsverbesserung und Rückverfolgbarkeit

Anwendungen und ideale Anwender

Das MIFTEC MS-11 eignet sich hervorragend für EMS-Dienstleister, Automոբilelektronikwerke, Hersteller industrieller Steuerungen, Produzenten von Unterhaltungselektronik und jede SMT-Fabrik, die PCB-Baugruppen mit feinen Strukturen verarbeitet. Besonders wertvoll ist es für Betriebe, in denen Erstausbeute, Fehlervermeidung und Prozessrückverfolgbarkeit geschäftskritische Ziele sind.

Am besten geeignet für:

• Fabriken, die von einer einfachen 2D-Pasteninspektion aufrüsten
• Produktionslinien zur Bestückung von Miniatur- oder hochdichten Leiterplatten
• Qualitätsteams, die eine bessere SPC-basierte Kontrolle anstreben
• Prozessingenieure mit Schwerpunkt auf Druckeroptimierung und Fehlerreduzierung
• Käufer, dieMS-11- und MS-11e-Lösungen für präzise SMT-Inspektion vergleichen

Warum bei SMT MALLS beziehen

SMT MALLS bedient seit 2009 die globale SMT-Branche und liefert Komplettlösungen für Anlagen und Ersatzteile, die durch umfassendes Anwendungswissen unterstützt werden. Mit 17 Jahren praktischer Branchenerfahrung und mehr als 200 vollständig gelieferten Produktionslinien in Europa, Südamerika und Asien unterstützt das Unternehmen Kunden, die neben zuverlässiger Hardware auch praxisnahe Beratung benötigen.

Ein wesentlicher Vorteil ist die Verfügbarkeit. SMT MALLS hält versandbereite Bestände von mehr als 2.100 Originalersatzteilen führender Marken wie ASM, FUJI, YAMAHA, Panasonic, JUKI und Hanwha vor. Für Kunden, die komplette Linien aufbauen oder warten, verkürzt dies die Reaktionszeit und hilft, das Risiko von Ausfallzeiten zu reduzieren. Jedes Angebot folgt dem Prinzip der Prüfung vor der Angebotserstellung, und jede Anlagenlieferung wird durch Testvideos und technische Unterstützung begleitet, um Zustand und Leistung klar zu bestätigen.

Wenn Sie eine bewährteMirtec SPI-Inspektionslösung mit leistungsstarker Bildgebung, zuverlässiger 3D-Messung und aussagekräftigem Prozessfeedback benötigen, bietet das MIFTEC MS-11 die für fortschrittliche SMT-Fertigung erforderliche Präzision und die Prozesssichtbarkeit, die zur sicheren Verbesserung der Ausbeute nötig ist.
