Présentation du produit

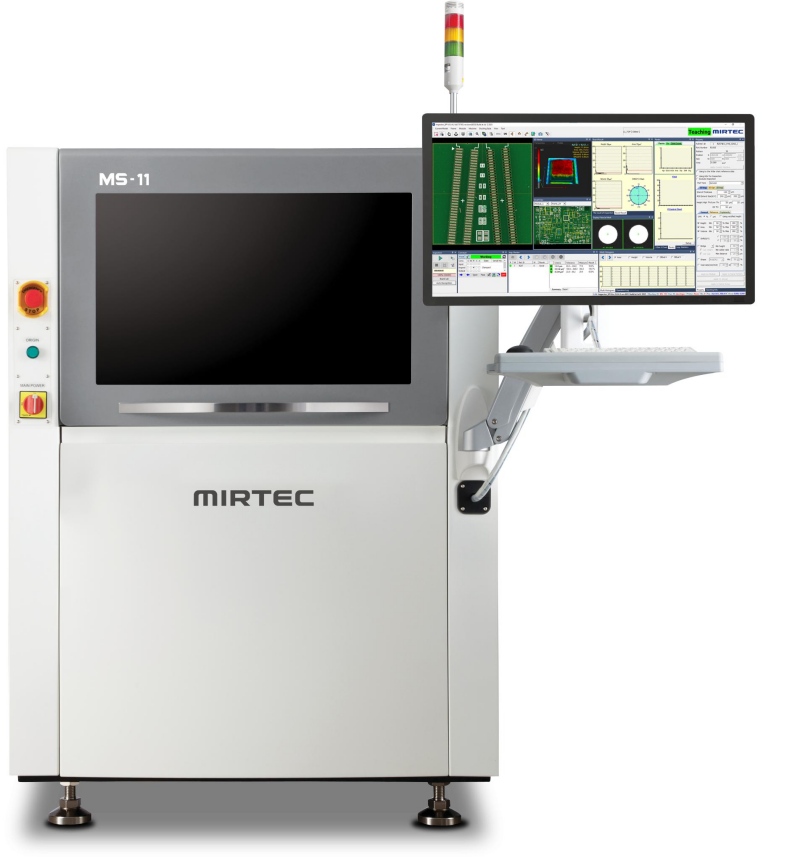

Le MIFTEC MS-11 est conçu pour les fabricants d'électronique qui ont besoin d'un contrôle plus rigoureux de la qualité de la pâte à braser avant le placement et la refusion. Dans la production SMT moderne, même de faibles variations du volume, de la hauteur ou de la forme de la pâte peuvent entraîner des ponts de soudure, un manque de soudure, des effets tombstone ou des problèmes de fiabilité cachés plus tard dans le processus. Cette plateforme d'inspection est conçue pour détecter ces problèmes à un stade précoce, aidant les équipes de production à stabiliser les performances d'impression, à réduire les retouches et à protéger le rendement en aval.

En tant que machine SPI SMT professionnelle, le système associe une imagerie haute résolution, une mesure 3D précise et des performances de mouvement fiables pour les lignes exigeantes. Pour les usines comparant des solutions telles que MIRTEC MS-11, Mirtec SPI ou MS-11e, ce modèle se distingue par l'importance accordée à la clarté des images, à la répétabilité et à des outils de reporting pratiques qui accompagnent les ingénieurs process, les équipes qualité et les responsables de production.

Paramètres du produit

Caractéristiques détaillées et valeur ajoutée

Des images plus nettes pour des décisions plus fiables

Au cœur de la machine se trouve le système de vision ISIS, équipé d'une caméra CoaXPress exclusive de 15 MP. Cette architecture d'imagerie haute définition fournit des images de pâte à braser exceptionnellement nettes, facilitant l'identification de défauts subtils pouvant échapper aux systèmes de résolution inférieure. Pour les fabricants utilisant des PCB à forte densité, des pastilles miniatures ou des assemblages à pas fin, l'avantage est évident : une meilleure visibilité permet un meilleur jugement et une analyse des causes racines plus rapide.

Pour les acheteurs recherchant une solution SPI 15 MP, cette capacité est importante non seulement sur les fiches techniques, mais aussi en atelier. Une acquisition d'images plus claire permet des décisions de conformité/non-conformité plus fiables, réduit les faux signalements et fournit aux ingénieurs des éléments plus probants lors de l'optimisation du pochoir, de la pression de la racle, de l'état de la pâte ou de l'alignement d'impression.

Mesure 3D réelle sur les pastilles difficiles

La conception Moiré à double projection permet une mesure 3D sans ombre, permettant au système de calculer avec une grande précision la hauteur et le volume de la pâte à braser, même sur des géométries de pastilles complexes. Cela est particulièrement important lors de l'inspection de cartes complexes où les variations de conception des pastilles peuvent influencer la régularité d'impression. Au lieu de s'appuyer uniquement sur l'apparence 2D, la machine fournit des données volumétriques significatives qui aident les équipes à surveiller les facteurs qui influencent réellement la formation des joints de soudure.

En tant que plateforme dédiée d'inspection 3D de pâte à braser, le MS-11 aide les fabricants à passer d'un contrôle qualité réactif à une gestion préventive des processus. La détection des sous-impressions, des excès de pâte, des hauteurs insuffisantes et des irrégularités liées à la forme avant le placement réduit le risque de défauts coûteux en aval et préserve l'efficacité de la ligne.

Optimisé pour la production miniature et à pas fin

La précision de pixel de 10 microns et la conception à lentille télécentrique rendent le système particulièrement adapté aux composants métriques 0201 et aux applications à pas ultra-fin. Dans les environnements de production où la densité des cartes ne cesse d'augmenter, les équipements d'inspection doivent répondre aux exigences d'impression d'ouvertures plus petites et de fenêtres de process plus étroites. Le MS-11 est conçu pour cette réalité, offrant la résolution nécessaire aux produits électroniques compacts modernes sans compromettre la régularité.

• Prend en charge une évaluation précise des dépôts de pâte à braser sur les petites pastilles
• Améliore la fiabilité de la vérification des processus à pas fin
• Aide à réduire les défauts non détectés pouvant affecter la qualité du placement et de la refusion
• Fournit des données d'inspection exploitables pour l'optimisation continue de l'impression

Mécanique stable pour les lignes SMT à grande vitesse

La précision d'inspection n'a de valeur que si elle reste stable au fil du temps. Le système d'entraînement servo AC en boucle fermée est conçu pour maintenir la répétabilité dans des conditions de production continue, assurant des performances durables sur les lignes SMT à cadence élevée. Cela contribue à des résultats d'inspection fiables équipe après équipe, ce qui est essentiel pour les usines qui privilégient des indicateurs de qualité constants et une faible dérive du processus.

Pour les fabricants sous contrat comme pour les usines OEM, ce niveau de contrôle du mouvement favorise un débit prévisible et une liaison plus fluide entre l'impression au pochoir, l'inspection et le placement. Les équipes évaluant le MIRTEC MS-11 ou des configurations Mirtec SPI associées se concentrent souvent précisément sur cet équilibre entre vitesse et métrologie répétable.

Rapports SPC pour améliorer le processus d'impression

Le logiciel SPC avancé ne se limite pas à générer des rapports. Il aide à transformer les données d'inspection en informations sur le processus. En analysant les tendances du volume, de la hauteur et des variations de position de la pâte à braser, les équipes d'ingénierie peuvent identifier plus tôt les problèmes d'impression récurrents et effectuer des ajustements ciblés avant que les défauts ne se propagent dans la production. Cela favorise un meilleur rendement de l'imprimante de pochoirs et une meilleure qualité globale de la ligne.

1. Surveiller en temps réel les caractéristiques critiques de la pâte
2. Suivre la dérive du processus entre les lots, les équipes ou les changements de produit
3. Utiliser le retour d'inspection pour affiner les réglages de l'imprimante
4. Favoriser l'amélioration de la qualité fondée sur les données et la traçabilité

Applications et utilisateurs idéaux

Le MIFTEC MS-11 convient parfaitement aux prestataires EMS, aux usines d'électronique automobile, aux fabricants de commandes industrielles, aux producteurs d'électronique grand public et à toute usine SMT traitant des assemblages PCB à caractéristiques fines. Il est particulièrement utile pour les opérations où le rendement au premier passage, la prévention des défauts et la traçabilité des processus sont des objectifs essentiels pour l'entreprise.

Idéal pour :

• Les usines passant d'une inspection de pâte 2D de base à une solution plus avancée
• Les lignes de production assemblant des cartes miniatures ou à haute densité
• Les équipes qualité recherchant un meilleur contrôle basé sur le SPC
• Les ingénieurs process axés sur l'optimisation de l'imprimante et la réduction des défauts
• Les acheteurs comparant les solutions MS-11 et MS-11e pour une inspection SMT précise
