Descripción general del producto

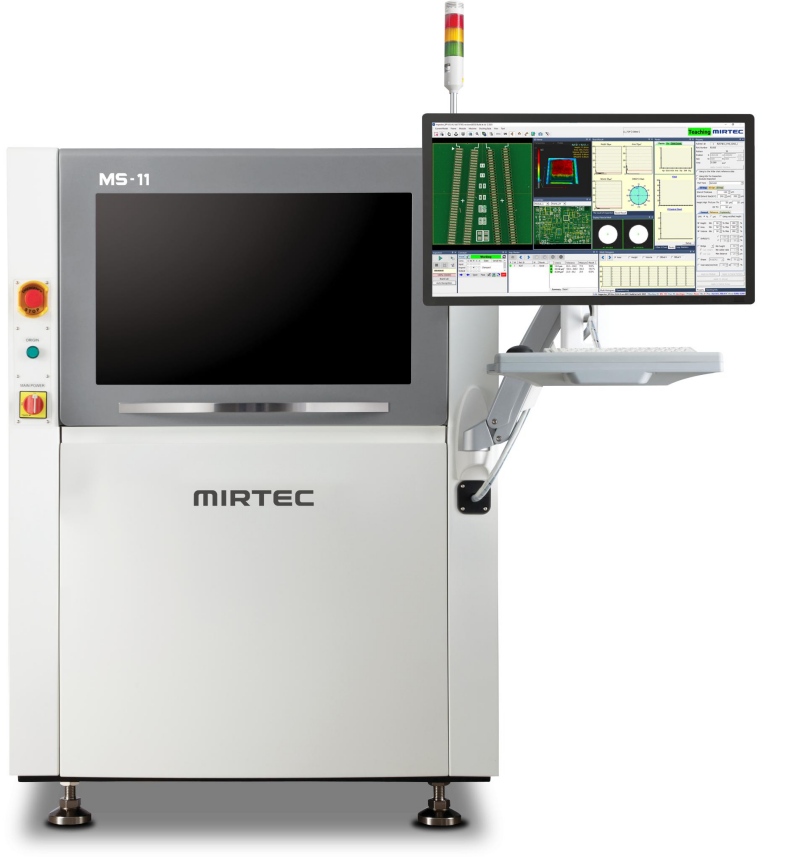

El MIFTEC MS-11 está diseñado para fabricantes de productos electrónicos que necesitan un control más preciso de la calidad de la pasta de soldadura antes de la colocación y el reflujo. En la producción SMT moderna, incluso una pequeña variación en el volumen, la altura o la forma de la pasta puede provocar puentes de soldadura, soldadura insuficiente, efecto tombstone o problemas de fiabilidad ocultos en etapas posteriores del proceso. Esta plataforma de inspección está diseñada para detectar estos problemas con antelación, ayudando a los equipos de producción a estabilizar el rendimiento de la impresión, reducir el retrabajo y proteger el rendimiento posterior de la línea.

Comomáquina SPI para SMT profesional, el sistema combina imágenes de alta resolución, medición 3D precisa y un rendimiento de movimiento fiable para líneas exigentes. Para las fábricas que comparan soluciones como MIRTEC MS-11, Mirtec SPI o MS-11e, este modelo destaca por su enfoque en la claridad de imagen, la repetibilidad y las herramientas prácticas de generación de informes, que proporcionan soporte tanto a los ingenieros de procesos como a los equipos de calidad y los responsables de producción.

Parámetros del producto

Características detalladas y valor

Imágenes más nítidas para decisiones más seguras

El sistemaISIS Vision System es el núcleo de la máquina y está equipado con una cámara CoaXPress exclusiva de 15MP. Esta arquitectura de captura de imágenes de alta definición proporciona imágenes excepcionalmente claras de la pasta de soldadura, lo que facilita la identificación de defectos sutiles que podrían pasar desapercibidos en sistemas de menor resolución. Para los fabricantes que trabajan con diseños de PCB de alta densidad, pads miniatura o ensamblajes de paso fino, el beneficio es claro: una mejor visibilidad conduce a decisiones más acertadas y a un análisis más rápido de las causas raíz.

Para los compradores que buscan una solución15MP SPI, esta capacidad es importante no solo en las hojas de especificaciones, sino también en la planta de producción. Una captura de imágenes más nítida permite tomar decisiones de aprobación o rechazo más fiables, reduce las falsas alarmas y proporciona a los ingenieros pruebas más sólidas al optimizar la plantilla, la presión de la rasqueta, el estado de la pasta o la alineación de la impresión.

Medición 3D real en pads exigentes

El diseño de proyección dual Moiré permite realizar mediciones 3D sin sombras, lo que permite al sistema calcular con alta precisión la altura y el volumen de la pasta de soldadura incluso en geometrías de pads complejas. Esto es especialmente importante al inspeccionar placas complejas, en las que las variaciones en el diseño de los pads pueden influir en la uniformidad de la impresión. En lugar de depender únicamente del aspecto 2D, la máquina proporciona datos volumétricos significativos que ayudan a los equipos a supervisar los factores que realmente afectan a la formación de las uniones de soldadura.

Como plataforma especializada deinspección 3D de pasta de soldadura, la MS-11 ayuda a los fabricantes a pasar de un control de calidad reactivo a una gestión preventiva del proceso. La detección de impresiones insuficientes, exceso de pasta, altura insuficiente e irregularidades relacionadas con la forma antes de la colocación reduce la posibilidad de costosos defectos posteriores y protege la eficiencia de la línea.

Optimizada para producción miniaturizada y de paso fino

La precisión de píxel de 10 micras y el diseño de lente telecéntrica hacen que el sistema sea adecuado para componentes métricos 0201 y aplicaciones de paso ultrafino. En entornos de producción donde la densidad de las placas sigue aumentando, los equipos de inspección deben mantenerse al ritmo de las exigencias de impresión de aperturas más pequeñas y ventanas de proceso más estrechas. La MS-11 está diseñada para esta realidad y ofrece la resolución necesaria para la electrónica compacta moderna sin sacrificar la uniformidad.

• Permite evaluar con precisión los depósitos de pasta de soldadura en pads pequeños
• Mejora la confianza en la verificación de procesos de paso fino
• Ayuda a reducir los defectos no detectados que pueden afectar a la calidad de la colocación y el reflujo
• Proporciona datos de inspección prácticos para la optimización continua de la impresión

Mecánica estable para líneas SMT de alta velocidad

La precisión de inspección solo es valiosa cuando se mantiene estable a lo largo del tiempo. El sistema de accionamiento de servomotor AC de bucle cerrado está diseñado para mantener la repetibilidad en condiciones de producción continua, contribuyendo al rendimiento a largo plazo en líneas SMT de movimiento rápido. Esto proporciona resultados de inspección fiables turno tras turno, algo fundamental para las plantas que priorizan unos indicadores de calidad uniformes y una baja deriva del proceso.

Tanto para los fabricantes por contrato como para las fábricas OEM, este nivel de control del movimiento favorece un rendimiento predecible y una conexión más fluida entre la impresión de pasta, la inspección y la colocación. Los equipos que evalúan laMIRTEC MS-11 o configuraciones relacionadas de Mirtec SPI suelen centrarse precisamente en este equilibrio entre velocidad y metrología repetible.

Informes SPC que mejoran el proceso de impresión

El software SPC avanzado hace más que generar informes. Ayuda a transformar los datos de inspección en información útil sobre el proceso. Mediante el análisis de las tendencias del volumen, la altura y la variación posicional de la pasta de soldadura, los equipos de ingeniería pueden identificar antes los problemas recurrentes de impresión y realizar ajustes específicos antes de que los defectos se extiendan por la producción. Esto favorece un mayor rendimiento de la impresora de plantillas y una mejor calidad general de la línea.

1. Supervisar en tiempo real las características críticas de la pasta
2. Realizar el seguimiento de la deriva del proceso entre lotes, turnos o cambios de producto
3. Utilizar la información de la inspección para perfeccionar los ajustes de la impresora
4. Apoyar la mejora de la calidad basada en datos y la trazabilidad

Aplicaciones y usuarios ideales

El MIFTEC MS-11 es una opción adecuada para proveedores EMS, plantas de electrónica para automoción, fabricantes de sistemas de control industrial, productores de electrónica de consumo y cualquier fábrica SMT que trabaje con ensamblajes de PCB con características finas. Es especialmente valioso para operaciones en las que el rendimiento de primera pasada, la prevención de defectos y la trazabilidad del proceso son objetivos empresariales fundamentales.

Especialmente adecuado para:

• Fábricas que actualizan sus sistemas básicos de inspección 2D de pasta
• Líneas de producción que ensamblan placas miniaturizadas o de alta densidad
• Equipos de calidad que buscan un mejor control basado en SPC
• Ingenieros de procesos centrados en la optimización de la impresión y la reducción de defectos
• Compradores que comparan las solucionesMS-11 y MS-11e para una inspección SMT precisa

Por qué adquirir el producto de SMT MALLS

SMT MALLS presta servicio a la industria SMT global desde 2009, proporcionando soluciones integrales de equipos y repuestos respaldadas por un profundo conocimiento de las aplicaciones. Con 17 años de experiencia práctica en el sector y más de 200 líneas de producción completas suministradas en Europa, Sudamérica y Asia, la empresa ofrece soporte a clientes que necesitan orientación práctica además de hardware fiable.

Una ventaja importante es la disponibilidad. SMT MALLS mantiene un inventario listo para enviar con más de 2.100 repuestos originales de marcas importantes como ASM, FUJI, YAMAHA, Panasonic, JUKI y Hanwha. Para los clientes que construyen o mantienen líneas completas, esto acorta el tiempo de respuesta y ayuda a reducir el riesgo de paradas. Cada cotización sigue el principio de investigar antes de cotizar, y cada entrega de equipos incluye vídeos de prueba y asistencia técnica para confirmar claramente el estado y el rendimiento.

Si necesita una solución de inspecciónMirtec SPI probada, con imágenes de alta calidad, medición 3D fiable y una retroalimentación significativa del proceso, el MIFTEC MS-11 ofrece la precisión necesaria para la fabricación SMT avanzada y la visibilidad del proceso necesaria para mejorar el rendimiento con confianza.
