Professionelle 3D-Inspektion für stabile SMT-Druckqualität

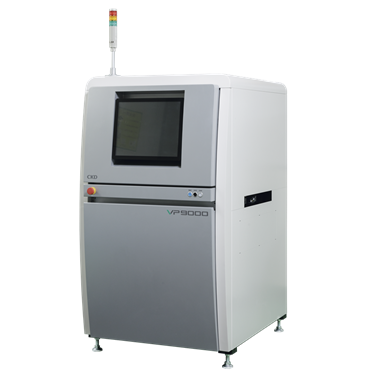

Der OMRON VP9000L wurde für Hersteller entwickelt, die vor Beginn der Bestückung eine zuverlässige Überprüfung des Lotpastendrucks benötigen. Als fortschrittlicheOMRON-SPI-Maschine hilft er dabei, druckbezogene Probleme bereits in einem möglichst frühen Stadium zu erkennen und so das Risiko nachgelagerter Defekte, instabiler Reflow-Ergebnisse und kostspieliger Nacharbeit zu reduzieren. In modernen SMT-Umgebungen, in denen Liniengeschwindigkeit und Qualitätsziele Hand in Hand gehen müssen, ist die frühzeitige Inspektion nicht nur ein Qualitätskontrollpunkt, sondern ein praktischer Steuerungspunkt für den gesamten Bestückungsprozess.

Als leistungsstarke Plattform zur3D-Lotpasteninspektion konzipiert, bewertet der VP9000L Lotpastendepots mit präziser 3D-Bildgebung. Er misst entscheidende Druckmerkmale wie Volumen, Höhe, Fläche und Position und liefert Ingenieuren sowie Bedienern die Informationen, die sie benötigen, um die Druckkonsistenz zuverlässig zu beurteilen. Für EMS-Dienstleister, Werke für Unterhaltungselektronik, Zulieferer für Automobilelektronik sowie andere Anwender mit hoher Variantenvielfalt oder großen Stückzahlen unterstützt diese Transparenz eine besser planbare Produktion und eine konsequentere Qualitätsdisziplin entlang der gesamten Linie.

Im Gegensatz zu grundlegenden Inspektionsmethoden, die geringfügige Abweichungen möglicherweise übersehen, liefert der VP9000L verwertbare Daten zur Verbesserung der Druckereinrichtung, zur Verringerung von Prozessdrift und zur Steigerung der Erstausbeute. Seine Funktion geht über die reine Fehlererkennung hinaus. Er unterstützt intelligentere Entscheidungen bei der Prozessoptimierung und hilft Produktionsteams zu verstehen, ob die Lotpastenleistung von Leiterplatte zu Leiterplatte und von Schicht zu Schicht stabil ist. Damit ist er eine wertvolle Wahl alsSMT-SPI-Anlage für Fabriken, die auf langfristige Prozessfähigkeit statt auf kurzfristige Sortierung ausgerichtet sind.

Wichtige Inspektionsfunktionen für die Produktionslinie

In der realen Produktion ergibt sich der Wert eines SPI-Systems daraus, wie präzise es die Vorgänge am Drucker abbildet und wie einfach diese Daten in Korrekturmaßnahmen umgesetzt werden können. Der VP9000L erfüllt diesen Bedarf mit einem praxisorientierten Funktionsumfang, der auf die Anforderungen der SMT-Fertigung abgestimmt ist.

• Schnelle 3D-Inspektion: geeignet für die Inline-SMT-Produktion, in der schnelles Feedback entscheidend ist.
• Präzise Pastenanalyse: unterstützt die Messung des Lotpastenvolumens sowie die Inspektion von Höhe, Fläche und Position.
• Frühe Fehlererkennung: hilft, unzureichende oder überschüssige Lotpaste, versetzten Druck und damit verbundene Probleme vor der Bestückung zu erkennen.
• Kompensation der Leiterplattenverwölbung: verbessert die Messzuverlässigkeit bei Leiterplatten, die nicht vollkommen eben sind.
• Integration in die Produktionslinie: fügt sich in SMT-Arbeitsabläufe ein, die eine konsistente Inspektion und rückverfolgbare Qualitätsdaten erfordern.

Diese Kombination macht den VP9000L zu mehr als einem eigenständigen Lotpasteninspektionssystem. Er dient als Werkzeug für Prozessrückmeldungen und vermittelt Produktionsingenieuren ein klareres Bild davon, wie sich die Schablonendruckleistung auf die nachgelagerte Bestückungsqualität auswirkt. Werden Defekte erkannt, bevor Bauteile bestückt werden, können Fabriken unnötige Materialverluste vermeiden, die Zeit für die Fehlersuche verkürzen und einen gleichmäßigeren Produktionsrhythmus aufrechterhalten.

Warum 3D-Messung das Vertrauen in den Prozess erhöht

Der Lotpastendruck ist eine der empfindlichsten Phasen der Elektronikfertigung. Selbst geringe Abweichungen in Form oder Position eines Depots können später im Prozess Unterbrechungen, Lötbrücken, Tombstoning oder schwache Lötverbindungen verursachen. Eine zuverlässige Strategie zurLeiterplattenbestückungsinspektion beginnt daher vor der Bestückung und nicht nach dem Reflow-Löten. Der VP9000L unterstützt diesen Ansatz, indem er Teams detaillierte Druckdaten bereitstellt, solange Korrekturen noch schnell und kosteneffizient möglich sind.

Mit der 3D-Messung sind Bediener nicht auf eine zweidimensionale Sichtprüfung beschränkt, ob Lotpaste vorhanden zu sein scheint. Sie können beurteilen, ob das Depot das erwartete Volumen und Profil aufweist, was häufig den Unterschied zwischen einem akzeptablen Druck und einer latenten Fehlerquelle ausmacht. Dies ist besonders wichtig bei Fine-Pitch-Designs, dichten Layouts und Leiterplatten mit unterschiedlichen Pad-Geometrien, bei denen visuelle Annahmen selten ausreichen. Indem der VP9000L die Druckqualität in messbare Daten überführt, stärkt er dieSMT-Prozesskontrolle auf praxisnahe und produktionsorientierte Weise.

Typische Vorteile für Hersteller

1. Reduzierung druckbezogener Defekte, bevor sie Bestückung und Reflow beeinflussen.
2. Verbesserung der Konsistenz über Chargen, Produkte und Produktionsschichten hinweg.
3. Unterstützung einer schnelleren Ursachenanalyse bei auftretenden Druckschwankungen.
4. Erhöhung der Linienstabilität durch frühere und zuverlässigere Rückmeldungen.
5. Bereitstellung von Daten zur langfristigen Optimierung der Schablonendruckbedingungen.

Für Hersteller, die mit anspruchsvollen Leiterplattendesigns arbeiten, ist die integrierte Kompensation der Leiterplattenverwölbung besonders hilfreich. Die Ebenheit von Leiterplatten kann aufgrund von Material, Dicke, Layout oder Handhabungsbedingungen variieren, und diese Abweichungen können die Inspektionsgenauigkeit beeinflussen, wenn sie nicht korrekt berücksichtigt werden. Durch die Kompensation solcher Bedingungen erhöht der VP9000L das Vertrauen in die Messergebnisse und hilft Anwendern, über verschiedene Leiterplattentypen hinweg einen zuverlässigeren Inspektionsstandard einzuhalten.

Geeignete Anwendungen und Anwendergruppen

Der VP9000L eignet sich hervorragend für SMT-Produktionsumgebungen, die eine stabile Lotpastenprüfung als Teil der routinemäßigen Qualitätskontrolle erfordern. Er ist besonders geeignet für:

• EMS-Fabriken, die Produkte mehrerer Kunden verwalten
• Elektronikhersteller, die eine bessere Transparenz ihres Druckprozesses anstreben
• Produktionsingenieure, die für die Verbesserung der Ausbeute verantwortlich sind
• Qualitätsteams, die die Inspektion vor der Bestückung stärken möchten
• Fabriken, die fortschrittlicheSurface-Mount-Technology-Anlagen in komplette Linien integrieren

Ob das Ziel darin besteht, Fehler zu reduzieren, die Rückmeldung vom Drucker zu verbessern oder einen disziplinierteren Inspektionsablauf aufzubauen – der OMRON VP9000L bietet eine praktische Grundlage. Sein für Inline-Anwendungen geeignetes Design und sein datenbasierter Inspektionsansatz machen ihn sowohl für etablierte Hochvolumenlinien als auch für Fabriken relevant, die ihre Prozesskontrollfähigkeit erweitern.

Versorgungssicherheit durch SMT MALLS

Die Wahl der richtigen Inspektionsplattform ist nur ein Teil der Entscheidung. Auch zuverlässige Beschaffung, technische Validierung und reaktionsschnelle Lieferung sind wichtig. SMT MALLS wurde 2009 gegründet und bietet Komplettlösungen für SMT-Anlagen und Ersatzteile, die auf umfassender Branchenerfahrung basieren. Mit der erfolgreichen Lieferung von mehr als 200 vollständigen Produktionslinien in Europa, Südamerika und Asien unterstützt das Unternehmen Fabriken beim Aufbau effizienter und zuverlässiger Fertigungssysteme.

SMT MALLS verfügt über einen großen, sofort versandbereiten Bestand an Originalersatzteilen führender SMT-Marken und folgt dem strengen Prinzip „Prüfung vor Angebotserstellung“. Jede Anlagenlösung wird durch Testvideos und technische Unterstützung begleitet, sodass Kunden mit größerer Klarheit und geringerem Risiko einkaufen können. Für Käufer, die eine bewährte Bezugsquelle für denOMRON VP9000L oder andere Inspektions- und Bestückungsanlagen suchen, schafft diese Kombination aus Produktkenntnis, Bestandsstärke und Verifizierungsunterstützung einen erheblichen Mehrwert im Beschaffungsprozess.
