Обзор продукта

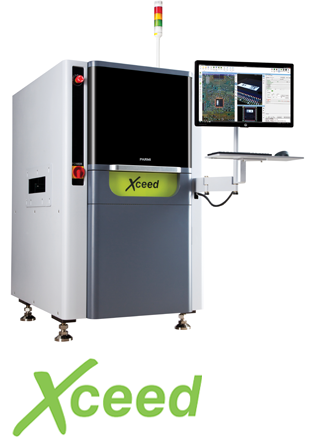

Для производителей, стремящихся повысить производительность без ущерба для уверенности в результатах инспекции, Parmi Xceed3 является флагманской моделью серии Xceed. Эта передовая платформа 3D AOI, разработанная как высокопроизводительное флагманское решение, объединяет скорость, стабильность измерений и точность обнаружения дефектов для требовательных условий SMT-производства. Она особенно хорошо подходит для сложных высокоплотных PCBA, где обычные системы инспекции часто испытывают трудности с обеспечением стабильности при работе с отражающими паяными соединениями, тёмными компонентами, высокими компонентами и тесной компоновкой.

В основе Xceed3 AOI лежит сенсорная технология RSC-8 компании Parmi — её флагманский лазерный датчик, разработанный для быстрого и надёжного 3D-сканирования. При скорости инспекции до 65 см²/с и разрешении 14 мкм система обеспечивает редкий баланс, который особенно необходим линиям с широкой номенклатурой и большим объёмом производства: быстрое покрытие и надёжную метрологию. Вместо компромисса между точностью и производительностью это решение High Speed AOI сохраняет целостность инспекции даже при жёстком такте линии и постоянно возрастающей сложности плат.

Архитектура с двумя лазерами играет ключевую роль в обеспечении этой стабильности. Устраняя затенение и сводя к минимуму влияние отражений, система получает надёжные 3D-данные от сложных сборок с плотно размещёнными компонентами и значительными перепадами высоты. На практике это означает меньше слепых зон, меньше неопределённых решений и более высокую повторяемость от платы к плате. Для производств, работающих с компонентами с малым шагом выводов, неровными поверхностями или компонентами разной высоты, это существенное преимущество, поддерживающее как управление процессом, так и повышение выхода годных изделий с первого прохода.

Основные технические характеристики

Почему система работает на уровне флагманской модели

Премиальная AOI-платформа определяется не только скоростью. Флагманскую машину отличает способность обеспечивать точную и повторяемую инспекцию в реальных условиях производства электроники. Подход Parmi 3D Inspection, реализованный в этой модели, основан на стабильном получении данных. Телецентрическая линзовая технология предотвращает искажение краёв по всему полю зрения, помогая поддерживать постоянную точность измерений от центра изображения до внешней зоны инспекции. Это особенно важно при оценке крупных панелей, плат с высокой плотностью монтажа или сборок, в которых дефект может находиться в любой точке области сканирования.

Система также разработана для выявления малозаметных, но критически важных проблем процесса. Приподнятые выводы, эффект надгробного камня и перепутанная полярность — это дефекты, которые могут быть пропущены менее эффективными оптическими решениями, особенно при повышении плотности компонентов и нестабильном контрасте. Благодаря повторяемости измерения высоты на субмикронном уровне машина обеспечивает степень размерной достоверности, ожидаемую от высококлассной SMT AOI Machine. Такая точность помогает не только обнаруживать дефекты, но и улучшает анализ тенденций, обеспечивает более оперативную обратную связь по процессу и помогает специалистам по качеству отличать реальные отказы от ложных срабатываний.

Разработана для сложных поверхностей PCBA

Современные сборки редко имеют идеальные условия для инспекции. Тёмные корпуса поглощают свет, паяные галтели создают блики, а цветные материалы PCB могут мешать использованию обычных методов визуализации. Возможность работы с расширенным динамическим диапазоном архитектуры Laser Scan AOI в этой системе предназначена именно для таких задач. Она обеспечивает надёжные результаты на сложных поверхностях, снижая нестабильность, которая часто возникает, когда одна конструкция платы включает несколько оптических экстремумов. Для руководителей производственных линий это означает более плавную оптимизацию рецептов и более предсказуемое поведение инспекции в течение длительных производственных циклов.

Ключевые преимущества в производстве

• Высокая скорость сканирования для требовательных показателей производительности SMT
• Стабильные 3D-измерения плотных, высоких и отражающих сборок
• Лучшая видимость дефектов в областях, подверженных затенению и бликам
• Стабильная точность от края до края благодаря телецентрической оптике
• Надёжное обнаружение тонких дефектов, связанных с высотой, и проблем полярности
• Повышенная адаптивность к различным цветам плат и покрытиям компонентов

Оптимальные области применения

Эта система хорошо подходит производителям современной бытовой электроники, автомобильной электроники, промышленных систем управления, коммуникационного оборудования, медицинской электроники и другой продукции, где критически важна стабильность инспекции. Особенно ценна она на линиях, обрабатывающих компактные компоновки, сборки с компонентами разной высоты и высокоплотные SMT-платы, требующие одновременно высокой скорости и точного 3D-подтверждения дефектов. Для предприятий, переходящих с 2D-инспекции или заменяющих более медленные устаревшие 3D-платформы, это практичный путь к повышению уверенности без снижения производительности.

Поставка и поддержка от SMT MALLS

Для покупателей, оценивающих инвестиции в высококлассное инспекционное оборудование, доступность и техническая поддержка после продажи не менее важны, чем возможности самой машины. SMT MALLS поддерживает эту флагманскую модель поставками со склада, обеспечивая более быструю обработку закупок и сокращая задержки при внедрении. Не менее важно, что клиенты могут получить поддержку по оригинальной заводской калибровке лазерного датчика, помогая сохранять стабильность измерений, которая изначально делает эту платформу ценной. Для производств, ориентированных на качество, это не второстепенная деталь, а часть поддержания долгосрочной достоверности инспекции и стабильной производительности на протяжении всего жизненного цикла оборудования.

Короче говоря, Xceed3 AOI создана для производителей, которые не могут позволить себе компромисс между скоростью и точностью. Это настоящий флагман серии Xceed Series, обеспечивающий стабильность инспекции, чувствительность к дефектам и высокую производительность, необходимые для современного сложного SMT-производства. Когда плотные конструкции PCBA доводят стандартные AOI-инструменты до предела возможностей, эта платформа обеспечивает контроль и стабильность, которых ожидают опытные инженерные и технические специалисты по качеству.
