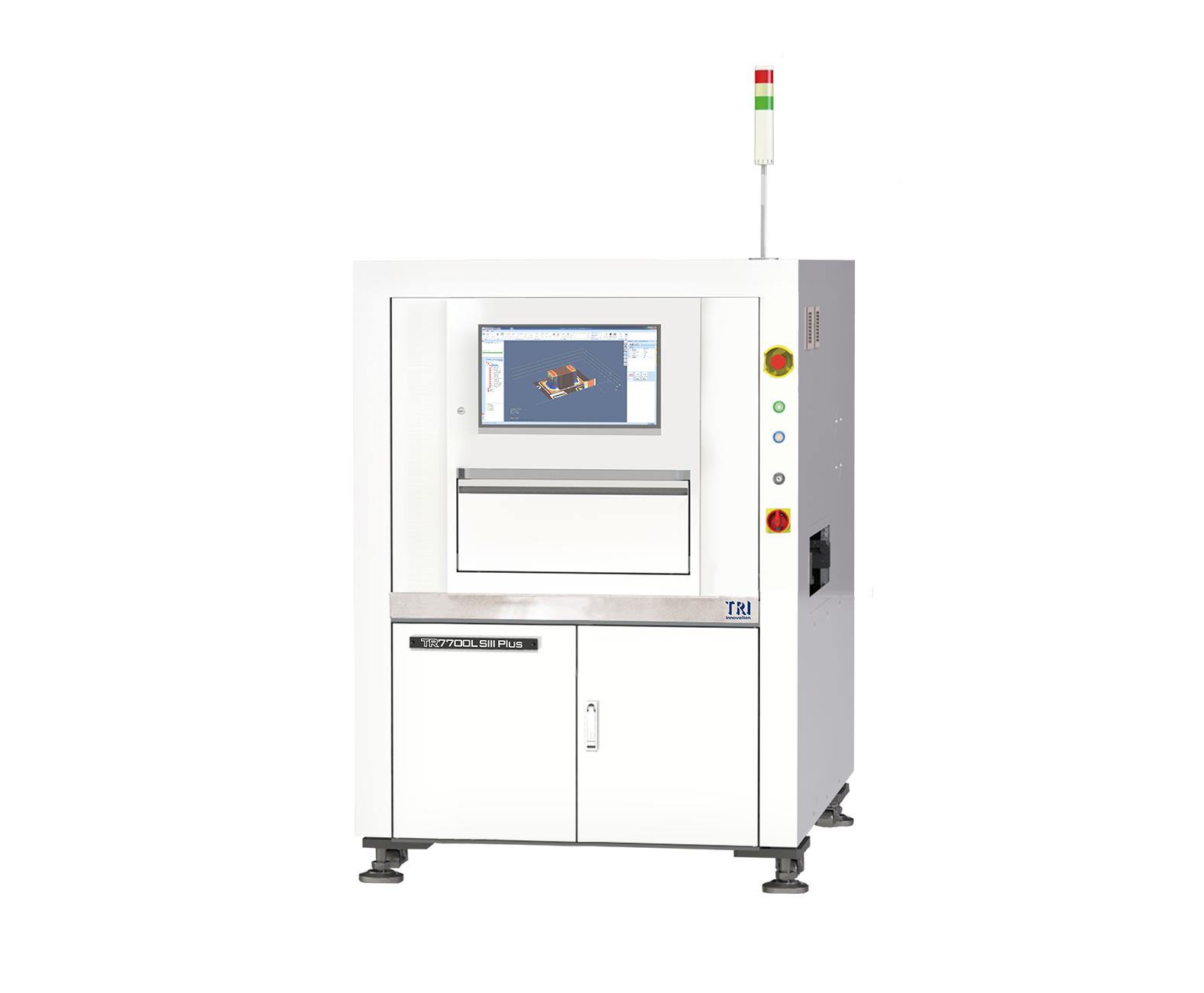

Conçu pour les environnements exigeants de fabrication électronique, le TRI TR7700 SIII Plus offre la vitesse, la qualité d'image et la profondeur d'inspection requises pour les lignes actuelles d'assemblage de PCB compactes, à forte diversité de produits et à haut débit. En tant que plateforme TRI 3D AOI éprouvée, il est conçu pour aider les fabricants à détecter les défauts de soudure, les problèmes de placement des composants, les problèmes de coplanarité et les incohérences dimensionnelles avant qu'ils ne passent aux étapes suivantes et ne deviennent des défauts coûteux.

Dans la production SMT moderne, la précision seule ne suffit pas. Les systèmes d'inspection doivent également suivre le rythme de la cadence de la ligne, s'adapter aux cartes complexes et réduire les faux appels qui font perdre du temps aux opérateurs. C'est là que le TR7700 se distingue. En combinant l'imagerie haute résolution, la mesure 3D avancée et des outils logiciels intelligents, cette machine 3D AOI assure un contrôle qualité stable et reproductible sans créer de goulot d'étranglement dans la production en ligne.

Pourquoi le TRI TR7700 SIII Plus convient à l'inspection SMT avancée

Le TRI TR7700 SIII Plus est conçu pour les fabricants qui nécessitent une inspection fiable de cartes à forte densité de composants, de composants miniatures et d'assemblages présentant des variations de hauteur complexes. Son architecture d'imagerie dynamique intègre un système de caméra de 12MP ou 25MP avec une projection de Moiré avancée, permettant une mesure de hauteur 3D extrêmement précise. Pour les ingénieurs process et les équipes qualité, cela signifie une meilleure visibilité des défauts et une plus grande confiance dans les décisions de conformité/non-conformité.

• Inspection 3D haute résolution des joints de soudure, des pattes soulevées, des composants manquants et des défauts liés à la hauteur
• Performances de cycle rapides adaptées aux environnements d'inspection SMT en ligne
• Réduction des ombres sur les composants hauts et les agencements denses
• Couverture fiable des composants à puce ultra-miniatures
• Programmation et analyse des défauts plus intelligentes grâce à un logiciel assisté par l'IA

Fonctionnalités clés et avantages pratiques

Imagerie dynamique pour une mesure 3D précise

Au cœur de cette machine d'inspection TRI se trouve une configuration d'imagerie sophistiquée associant des caméras haute résolution à la technologie de projection de Moiré. Cela permet au système de capturer une topographie détaillée sur toute la surface de la carte et de fournir des données de hauteur précises là où les méthodes 2D conventionnelles peuvent être insuffisantes. Pour les assemblages avec des pattes à pas fin, des volumes de soudure irréguliers ou des géométries de composants complexes, cette capacité contribue à améliorer l'intégrité de l'inspection et favorise un contrôle renforcé du processus.

Temps de cycle rapide pour une efficacité en ligne

Une haute précision d'inspection ne crée de valeur que si elle fonctionne à la vitesse de production. Le TRI TR7700 SIII Plus est conçu pour une utilisation en ligne à grande vitesse, permettant une couverture d'inspection de 100 % tout en maintenant l'efficacité de la ligne. C'est un choix pratique pour les usines qui ne peuvent se permettre ni compromis sur la qualité ni pertes de débit, notamment dans la fabrication d'électronique automobile, de commandes industrielles, d'appareils grand public et de matériel de communication.

Technologie Zero Shadow pour une meilleure visibilité des défauts

Les ombres constituent un défi courant en 3D AOI, en particulier sur les cartes comportant des connecteurs hauts, des zones blindées ou des composants densément implantés. La conception sans ombre du système TRI 3D AOI utilise une projection multi-angle afin de minimiser les zones mortes et d'améliorer la cohérence de l'inspection sur les agencements difficiles. En production réelle, cela se traduit par des résultats plus fiables sur des cartes traditionnellement plus difficiles à inspecter avec précision.

Optique de précision pour les composants miniaturisés

À mesure que la taille des composants continue de diminuer, la qualité optique devient critique. L'utilisation de lentilles télécentriques haute résolution permet l'inspection des composants métriques ultra-petits 03015 et 01005 avec une grande fidélité d'image. Cela est particulièrement important pour les fabricants d'électroniques compactes, où même de légères variations de placement ou de soudure peuvent affecter la fiabilité à long terme.

Un logiciel intelligent au service des équipes de production

La facilité d'utilisation du logiciel détermine souvent la rapidité avec laquelle une machine apporte de la valeur après son installation. Le TRI TR7700 SIII Plus comprend une interface d'exploitation conviviale et des outils de classification des défauts basés sur l'IA qui aident à réduire les faux appels, à simplifier la création de recettes et à raccourcir le temps d'examen. Pour les ingénieurs, cela peut faciliter l'optimisation des programmes. Pour les opérateurs, cela signifie un flux de travail quotidien plus fluide et une réponse plus rapide aux variations du processus.

Applications typiques

Cette solution d'inspection SMT est particulièrement adaptée aux environnements de production où la complexité des cartes, les exigences de production et les normes de qualité traçables sont tous importants. Elle est couramment envisagée pour :

1. Les lignes de production SMT à haut volume nécessitant une surveillance continue de la qualité en ligne
2. Les fabricants de PCBA traitant des composants miniatures et des dispositifs à pas fin
3. Les usines produisant des cartes avec des hauteurs mixtes, une implantation dense ou des connecteurs hauts
4. Les prestataires EMS cherchant à améliorer la qualité en sortie tout en réduisant la charge d'inspection manuelle
5. Les équipes d'amélioration des processus recherchant des données d'inspection stables pour soutenir l'amélioration du rendement

Qui en bénéficie le plus

Le TR7700 convient parfaitement aux fabricants SMT, sous-traitants d'assemblage, responsables qualité, ingénieurs process et propriétaires d'usines qui recherchent un équilibre fiable entre profondeur d'inspection et efficacité de production. Si votre activité nécessite une machine 3D AOI capable de gérer des assemblages complexes sans ralentir le débit, cette plateforme offre une solution pratique et techniquement éprouvée.

Pourquoi s'approvisionner auprès de SMT MALLS

Choisir le bon partenaire d'équipement est tout aussi important que de choisir la bonne machine. Fondé en 2009, SMT MALLS est un fournisseur mondial de confiance de solutions intégrées d'équipements SMT et de pièces détachées. Fort de 17 ans d'expérience dans le secteur et de plus de 200 lignes de production complètes livrées en Europe, en Amérique du Sud et en Asie, l'entreprise accompagne les fabricants dans la mise en place de systèmes de production électronique efficaces et fiables.

SMT MALLS est connu pour son modèle de service pragmatique et sa responsabilité technique. Conformément au principe d'analyse avant devis, chaque recommandation d'équipement est formulée en tenant compte des besoins réels de production. Des vidéos de test et une assistance technique sont fournies pour aider les clients à vérifier l'état et les performances des machines avant la livraison. Cette approche rigoureuse est particulièrement précieuse pour les acheteurs recherchant des équipements Test Research fiables, une assistance réactive et une réduction des risques liés au projet.

Pour les fabricants évaluant une machine d'inspection TRI destinée au contrôle qualité en ligne, SMT MALLS offre à la fois une connaissance des produits et une solide capacité d'approvisionnement. Des solutions SMT complètes aux pièces détachées d'origine pour les grandes marques, l'équipe est en mesure d'assurer la continuité des équipements longtemps après l'achat.
