उत्पाद पैरामीटर

विस्तृत उत्पाद विवरण

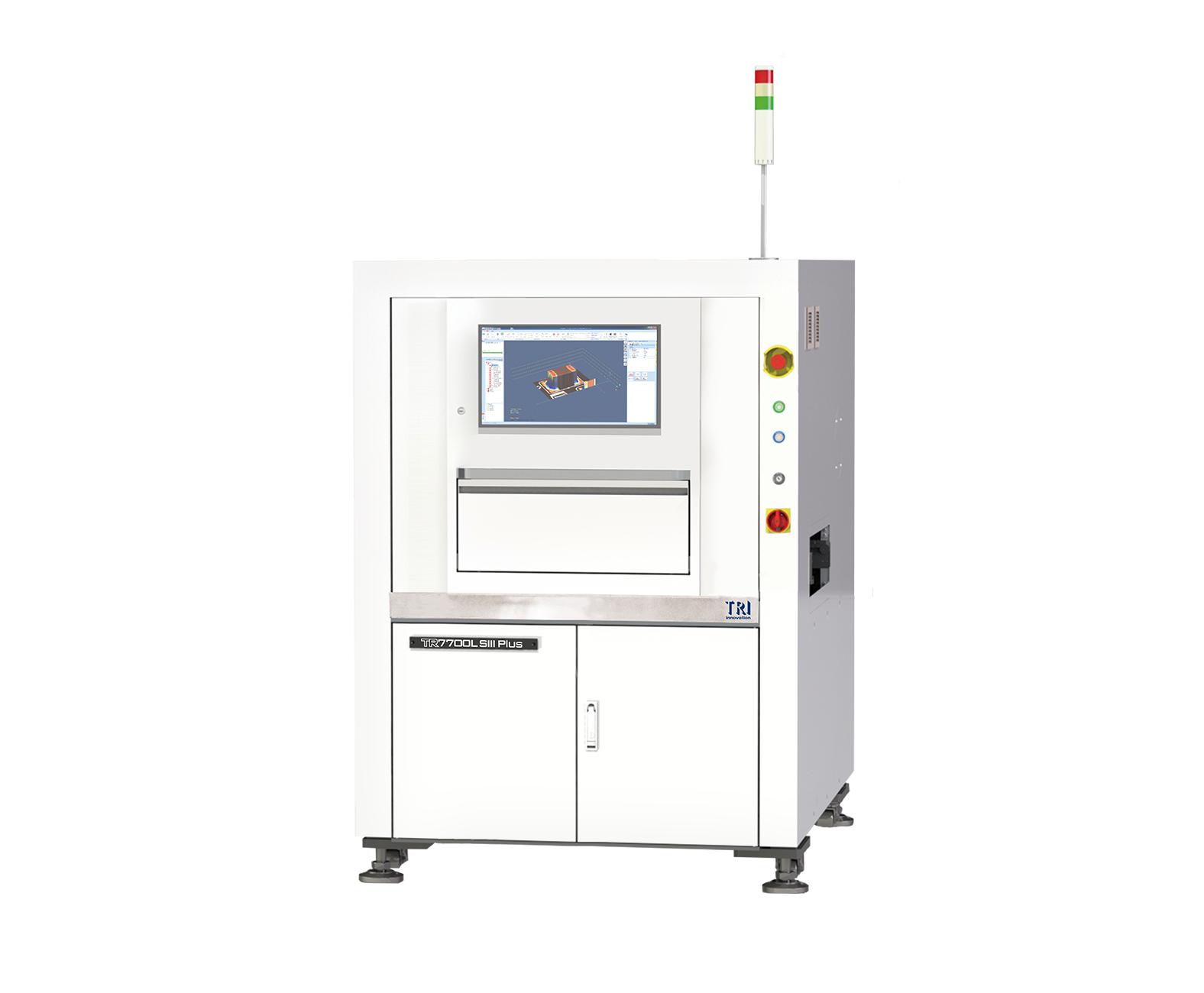

कठिन इलेक्ट्रॉनिक्स विनिर्माण वातावरण के लिए निर्मित, TRI TR7700 SIII Plus आज की कॉम्पैक्ट, उच्च-विविधता और उच्च-थ्रूपुट PCB असेंबली लाइनों के लिए आवश्यक गति, छवि गुणवत्ता और निरीक्षण गहराई प्रदान करता है। एक सिद्ध TRI 3D AOI प्लेटफ़ॉर्म के रूप में, इसे निर्माताओं को सोल्डरिंग दोष, घटक प्लेसमेंट संबंधी समस्याएं, कोप्लानैरिटी संबंधी चिंताएं और आयामी असंगतियां पहचानने में सहायता करने के लिए डिज़ाइन किया गया है, इससे पहले कि वे डाउनस्ट्रीम प्रक्रिया में पहुंचें और महंगी त्रुटियों का कारण बनें।

आधुनिक SMT उत्पादन में केवल सटीकता पर्याप्त नहीं है। निरीक्षण प्रणालियों को लाइन थ्रूपुट के साथ तालमेल बनाए रखना, जटिल बोर्डों के अनुकूल होना और ऑपरेटर का समय बर्बाद करने वाले गलत अलार्म को कम करना भी आवश्यक है। यही वह क्षेत्र है जहां TR7700 अलग पहचान बनाता है। उच्च-रिज़ॉल्यूशन इमेजिंग, उन्नत 3D मापन और बुद्धिमान सॉफ़्टवेयर टूल्स के संयोजन के माध्यम से, यह 3D AOI मशीन इनलाइन उत्पादन में बाधा उत्पन्न किए बिना स्थिर और दोहराने योग्य गुणवत्ता नियंत्रण में सहायता करती है।

उन्नत SMT निरीक्षण के लिए TRI TR7700 SIII Plus क्यों उपयुक्त है

TRI TR7700 SIII Plus उन निर्माताओं के लिए इंजीनियर किया गया है जिन्हें घनी आबादी वाले बोर्डों, सूक्ष्म घटकों और चुनौतीपूर्ण ऊंचाई भिन्नताओं वाली असेंबली पर विश्वसनीय निरीक्षण की आवश्यकता होती है। इसकी गतिशील इमेजिंग संरचना उन्नत Moire प्रोजेक्शन के साथ 12MP या 25MP कैमरा सिस्टम को एकीकृत करती है, जिससे अत्यंत सटीक 3D ऊंचाई मापन संभव होता है। प्रक्रिया इंजीनियरों और गुणवत्ता टीमों के लिए इसका अर्थ है दोषों की अधिक स्पष्ट दृश्यता और पास/फेल निर्णयों में अधिक اعتماد।

• सोल्डर जॉइंट, उठे हुए लीड, गायब घटकों और ऊंचाई-संबंधी दोषों के लिए उच्च-रिज़ॉल्यूशन 3D निरीक्षण
• इनलाइन SMT निरीक्षण वातावरण के लिए उपयुक्त तेज़ चक्र प्रदर्शन
• ऊंचे भागों और घने लेआउट में कम छाया प्रभाव
• अत्यंत छोटे चिप घटकों के लिए विश्वसनीय कवरेज
• AI-सहायता प्राप्त सॉफ़्टवेयर के माध्यम से अधिक बुद्धिमान प्रोग्रामिंग और दोष समीक्षा

मुख्य विशेषताएं और व्यावहारिक लाभ

सटीक 3D मापन के लिए गतिशील इमेजिंग

इस TRI निरीक्षण मशीन के केंद्र में एक उन्नत इमेजिंग सेटअप है, जो उच्च-रिज़ॉल्यूशन कैमरों को Moire प्रोजेक्शन तकनीक के साथ संयोजित करता है। इससे सिस्टम बोर्ड की सतह पर विस्तृत स्थलाकृति कैप्चर कर सकता है और उन स्थानों पर सटीक ऊंचाई डेटा प्रदान कर सकता है जहां पारंपरिक 2D विधियां पर्याप्त नहीं हो सकतीं। फाइन-पिच लीड, असमान सोल्डर मात्रा या जटिल घटक ज्यामिति वाली असेंबली के लिए यह क्षमता निरीक्षण की विश्वसनीयता बढ़ाने और बेहतर प्रक्रिया नियंत्रण में सहायता करती है।

इनलाइन दक्षता के लिए तेज़ चक्र समय

उच्च निरीक्षण सटीकता तभी मूल्यवान होती है जब वह उत्पादन गति पर काम करे। TRI TR7700 SIII Plus को उच्च-गति इनलाइन उपयोग के लिए डिज़ाइन किया गया है, जिससे लाइन की दक्षता बनाए रखते हुए 100% निरीक्षण कवरेज संभव होती है। यह उन कारखानों के लिए व्यावहारिक विकल्प है जो गुणवत्ता में समझौता या थ्रूपुट में कमी वहन नहीं कर सकते, विशेष रूप से ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण, उपभोक्ता उपकरण और संचार हार्डवेयर विनिर्माण में।

बेहतर दोष दृश्यता के लिए Zero Shadow Technology

3D AOI में छाया प्रभाव एक सामान्य चुनौती है, विशेष रूप से ऊंचे कनेक्टर, शील्ड वाले हिस्सों या घने रूप से लगाए गए घटकों वाले बोर्डों पर। TRI 3D AOI सिस्टम का zero shadow डिज़ाइन बहु-कोण प्रोजेक्शन का उपयोग करके ब्लाइंड स्पॉट को कम करता है और कठिन लेआउट में निरीक्षण की स्थिरता बढ़ाता है। वास्तविक उत्पादन में इसका अर्थ उन बोर्डों पर अधिक विश्वसनीय परिणाम है जिनका सटीक निरीक्षण पारंपरिक रूप से अधिक कठिन होता है।

लघु आकार के घटकों के लिए प्रिसीजन ऑप्टिक्स

जैसे-जैसे घटकों का आकार लगातार छोटा होता जा रहा है, ऑप्टिकल गुणवत्ता महत्वपूर्ण बनती जा रही है। उच्च-रिज़ॉल्यूशन टेलीसेन्ट्रिक लेंस का उपयोग मजबूत छवि गुणवत्ता के साथ अत्यंत छोटे 03015 और 01005 मेट्रिक घटकों के निरीक्षण में सहायता करता है। यह उन निर्माताओं के लिए विशेष रूप से महत्वपूर्ण है जो कॉम्पैक्ट इलेक्ट्रॉनिक्स का उत्पादन करते हैं, जहां प्लेसमेंट या सोल्डरिंग में मामूली विचलन भी दीर्घकालिक विश्वसनीयता को प्रभावित कर सकता है।

वास्तविक उत्पादन टीमों को सहयोग देने वाला बुद्धिमान सॉफ़्टवेयर

स्थापना के बाद मशीन कितनी जल्दी मूल्य प्रदान करती है, यह अक्सर सॉफ़्टवेयर की उपयोगिता पर निर्भर करता है। TRI TR7700 SIII Plus में उपयोगकर्ता-अनुकूल ऑपरेटिंग इंटरफ़ेस और AI-संचालित दोष वर्गीकरण टूल शामिल हैं, जो गलत अलार्म कम करने, रेसिपी निर्माण को सरल बनाने और समीक्षा समय घटाने में सहायता करते हैं। इंजीनियरों के लिए इसका अर्थ आसान प्रोग्राम अनुकूलन हो सकता है। ऑपरेटरों के लिए इसका अर्थ अधिक सुचारु दैनिक कार्यप्रवाह और प्रक्रिया में बदलावों पर तेज़ प्रतिक्रिया है।

सामान्य अनुप्रयोग

यह SMT निरीक्षण समाधान उन उत्पादन वातावरणों के लिए उपयुक्त है जहां बोर्ड की जटिलता, उत्पादन मांग और ट्रेसेबल गुणवत्ता मानक सभी महत्वपूर्ण होते हैं। इसे आमतौर पर निम्नलिखित के लिए विचार किया जाता है:

1. निरंतर इनलाइन गुणवत्ता निगरानी की आवश्यकता वाली उच्च-मात्रा SMT उत्पादन लाइनें
2. सूक्ष्म घटकों और फाइन-पिच डिवाइसों को संभालने वाले PCBA निर्माता
3. मिश्रित ऊंचाई, घने प्लेसमेंट या ऊंचे कनेक्टर वाले बोर्ड बनाने वाले कारखाने
4. मैनुअल निरीक्षण भार कम करते हुए आउटगोइंग गुणवत्ता सुधारने की इच्छा रखने वाले EMS प्रदाता
5. उपज वृद्धि में सहायता के लिए स्थिर निरीक्षण डेटा तलाशने वाली प्रक्रिया सुधार टीमें

सबसे अधिक लाभ किसे मिलेगा

TR7700 SMT निर्माताओं, कॉन्ट्रैक्ट असेंबलरों, गुणवत्ता प्रबंधकों, प्रक्रिया इंजीनियरों और संयंत्र मालिकों के लिए उपयुक्त है, जो निरीक्षण की गहराई और उत्पादन दक्षता के बीच विश्वसनीय संतुलन चाहते हैं। यदि आपके संचालन को ऐसी 3D AOI मशीन की आवश्यकता है जो थ्रूपुट धीमा किए बिना जटिल असेंबली संभाल सके, तो यह प्लेटफ़ॉर्म एक व्यावहारिक और तकनीकी रूप से परिपक्व समाधान प्रदान करता है।

SMT MALLS से सोर्सिंग क्यों करें

सही उपकरण साझेदार चुनना उतना ही महत्वपूर्ण है जितना सही मशीन चुनना। 2009 में स्थापित SMT MALLS वन-स्टॉप SMT उपकरण और स्पेयर पार्ट्स समाधानों का एक विश्वसनीय वैश्विक आपूर्तिकर्ता है। 17 वर्षों के उद्योग अनुभव और यूरोप, दक्षिण अमेरिका तथा एशिया में 200 से अधिक पूर्ण उत्पादन लाइनों की डिलीवरी के साथ, कंपनी कुशल और विश्वसनीय इलेक्ट्रॉनिक्स उत्पादन प्रणालियां बनाने वाले निर्माताओं को सहयोग प्रदान करती है।

SMT MALLS अपने व्यावहारिक सेवा मॉडल और तकनीकी जवाबदेही के लिए जाना जाता है। कोटेशन से पहले जांच के सिद्धांत का पालन करते हुए, प्रत्येक उपकरण की सिफारिश वास्तविक उत्पादन आवश्यकताओं पर ध्यान देकर की जाती है। डिलीवरी से पहले ग्राहकों को मशीन की स्थिति और प्रदर्शन सत्यापित करने में सहायता के लिए परीक्षण वीडियो और तकनीकी सहायता प्रदान की जाती है। यह सावधानीपूर्ण दृष्टिकोण उन खरीदारों के लिए विशेष रूप से मूल्यवान है जो विश्वसनीय Test Research उपकरण, त्वरित सहायता और कम परियोजना जोखिम चाहते हैं।

इनलाइन गुणवत्ता नियंत्रण के लिए TRI निरीक्षण मशीन का मूल्यांकन करने वाले निर्माताओं के लिए SMT MALLS उत्पाद ज्ञान और मजबूत आपूर्ति श्रृंखला दोनों प्रदान करता है। पूर्ण SMT समाधानों से लेकर प्रमुख ब्रांडों के मूल स्पेयर पार्ट्स तक, यह टीम खरीद के लंबे समय बाद भी उपकरणों की निरंतरता का समर्थन करने की स्थिति में है।
