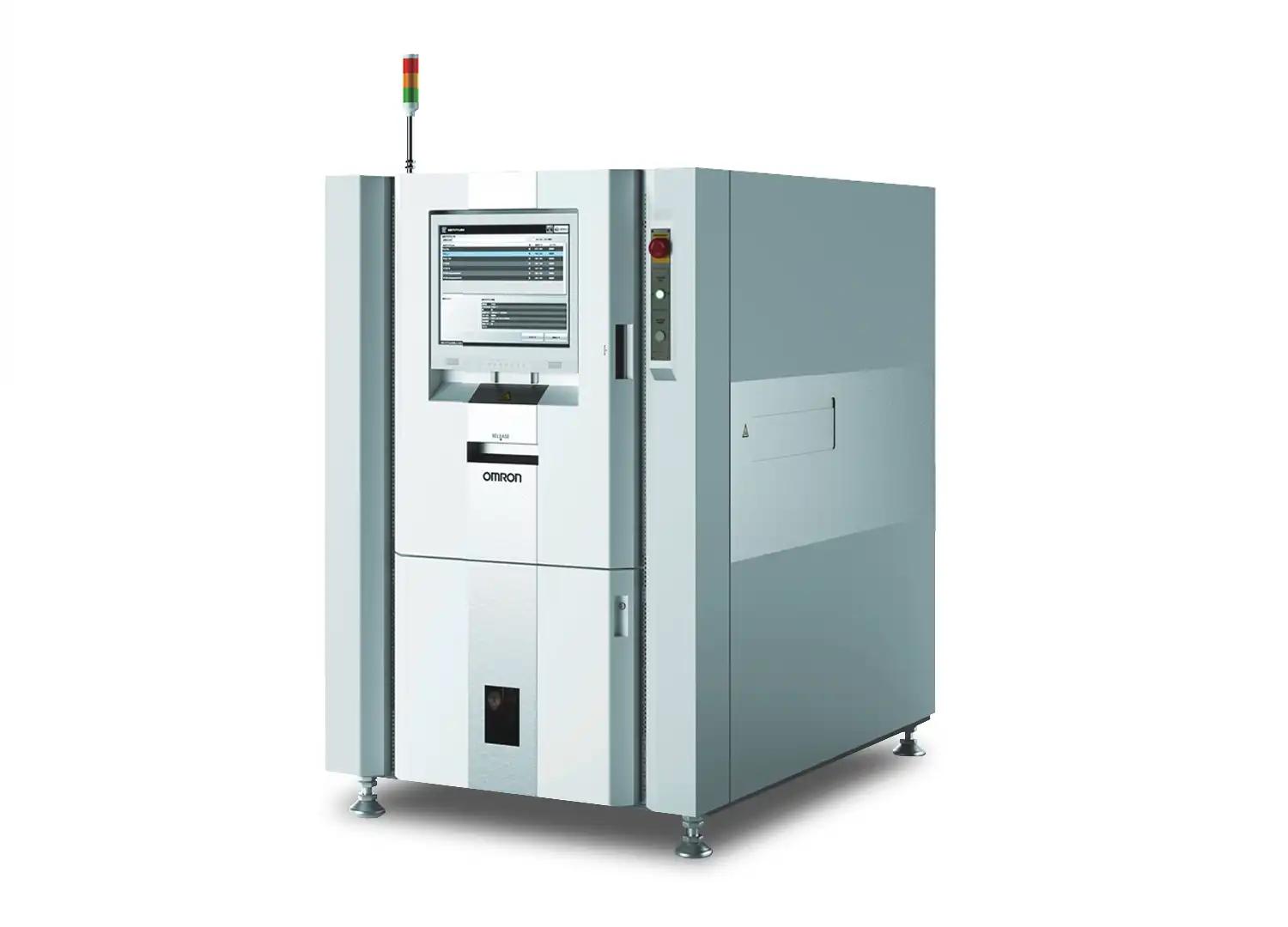

Dans la production SMT moderne, la qualité de l'inspection ne se définit plus uniquement par la vitesse ou la résolution d'image. Le véritable défi consiste à déterminer si un système AOI peut détecter ce que les systèmes conventionnels ne voient pas : les joints de soudure masqués par les corps des composants, les pattes relevées à des angles difficiles et les défauts d'assemblage fins dissimulés dans des configurations de cartes denses. C'est là que l'OMRON VT-S730 se distingue. En tant que plateforme AOI phare d'Omron, elle est conçue pour les fabricants qui ont besoin d'une couverture fiable des défauts sur des PCB de plus en plus complexes tout en maintenant un débit stable selon des cadences de production exigeantes.

La force principale du VT-S730 réside dans son architecture d'imagerie hybride. En combinant une mesure 3D à double projection avec une structure d'inspection 3D à 5 caméras, le système capture une image supérieure et quatre vues inclinées afin de fournir une compréhension bien plus complète de la forme des soudures, de la position des pattes et de la présence des composants. En utilisation réelle en usine, cela est important car les ombres et les angles morts comptent parmi les principales causes de faux appels et de défauts non détectés. Sur les cartes avec des composants hauts, des hauteurs de boîtiers mixtes, des structures de blindage ou des zones à pas fin très encombrées, un seul chemin d'inspection vertical a souvent du mal à assurer une visibilité complète. L'approche à cinq caméras réduit considérablement ces points faibles.

Pourquoi le système multicaméra est important sur les cartes complexes

Pour les ingénieurs de procédés, les angles morts ne sont pas un problème théorique. Ils affectent directement le rendement, le coût des retouches et la fiabilité en aval. La configuration des caméras de ce système AOI SMT avancé est particulièrement précieuse lors de l'inspection de composants et de joints de soudure partiellement masqués par des dispositifs voisins ou par la géométrie des boîtiers. La caméra supérieure fournit la référence de surface standard, tandis que les quatre caméras inclinées révèlent les profils latéraux et les conditions des bords cachés, faciles à manquer avec les systèmes 2D conventionnels ou à vue limitée.

• Les joints de soudure cachés peuvent être inspectés avec une meilleure visibilité sous les bords des composants.
• Les zones ombragées causées par des composants hauts ou des connecteurs sont réduites grâce à la capture optique inclinée.
• La forme des pattes, l'état des congés de soudure et les défauts de positionnement deviennent plus faciles à classifier grâce aux données combinées 3D et de vue latérale.
• La constance de l'inspection s'améliore sur les cartes électroniques automobiles, de contrôle industriel, de communication et à forte diversité, densément peuplées.

C'est pourquoi de nombreux fabricants recherchant une véritable solution AOI 3D haute vitesse se concentrent non seulement sur le temps de cycle, mais aussi sur la capacité de la machine à gérer les obstacles réels d'inspection. L'OMRON VT-S730 est précisément conçu pour ces scénarios difficiles.

Vitesse pour les lignes SMT à haut volume

Lorsque le temps takt de la ligne est serré, l'inspection ne peut pas devenir le goulot d'étranglement. La variante VT-S730-H est conçue pour les opérations nécessitant un débit plus élevé sans compromettre la profondeur d'inspection. Avec une vitesse de traitement pouvant atteindre le double de celle de la configuration standard, le VT-S730-H convient parfaitement aux environnements à haut volume où chaque seconde compte, notamment dans l'électronique grand public, l'électronique automobile et d'autres lignes de production axées sur le rendement.

L'important n'est pas seulement la vitesse, mais l'équilibre entre la vitesse et une détection fiable des défauts. De nombreuses usines sont sous pression pour augmenter leur production tout en traitant des dispositifs plus petits et des exigences de qualité plus strictes. Le modèle H répond à cette réalité en permettant une prise de décision en ligne plus rapide, aidant les fabricants à maintenir le flux de production tout en préservant une couverture d'inspection robuste.

Conçu pour les composants fins et la précision des procédés

La miniaturisation continue de pousser les systèmes AOI à leurs limites. L'OMRON VT-S730 est spécialement conçu pour inspecter des composants métriques 03015/0201 extrêmement petits à l'aide de lentilles télécentriques haute résolution. Pour les fabricants qui assemblent des produits compacts à haute densité, cette capacité est essentielle. Elle permet des mesures plus stables sur les petits composants, là où les optiques standard peuvent rencontrer des difficultés dues à la distorsion ou à un niveau de détail insuffisant.

Dans la production quotidienne, cela se traduit par une plus grande confiance lors de la vérification de la qualité du placement, de la polarité des composants, de l'état des soudures et des écarts d'assemblage subtils. Pour les équipes qualité, cela signifie également moins de compromis entre précision et efficacité de ligne.

Inspection prête pour l'IA et connectivité Industrie 4.0

Le matériel d'inspection ne représente qu'une partie de l'équation. L'environnement logiciel de la plateforme AOI phare d'Omron prend en charge une programmation avancée, une classification intelligente des défauts et une optimisation pilotée par les retours d'information. Cela aide les ingénieurs à raccourcir les cycles de configuration, à améliorer la cohérence des décisions et à générer des données d'inspection plus exploitables pour toutes les familles de produits.

Le système est également entièrement certifié IPC-CFX, ce qui le rend adapté aux environnements d'usine intelligente où l'échange de données traçables devient une norme plutôt qu'une option. Pour les fabricants qui recherchent un contrôle qualité en boucle fermée, une connectivité MES et une meilleure transparence des procédés, le VT-S730 représente un investissement tourné vers l'avenir plutôt qu'une machine autonome.

Qui en bénéficie le plus

1. Les usines SMT à haut volume qui nécessitent une inspection en ligne plus rapide avec une précision stable.
2. Les fabricants produisant des assemblages PCB denses, multicouches ou à hauteurs mixtes.
3. Les équipes de procédés confrontées à des joints de soudure cachés, des zones d'ombre et des angles d'inspection difficiles.
4. Les usines intelligentes nécessitant l'intégration de données qualité conformes à IPC-CFX.
5. Les OEM et prestataires EMS visant des taux de défauts non détectés plus faibles et un meilleur rendement au premier passage.

Pourquoi s'approvisionner auprès de SMT MALLS

Choisir la bonne machine ne représente que la moitié de la décision. Le support à long terme, la disponibilité des pièces et la compréhension des applications sont ce qui permet à une ligne de continuer à fonctionner. SMT MALLS apporte cette valeur pratique à chaque projet. Fondée en 2009, l'entreprise a livré plus de 200 lignes de production complètes en Europe, en Amérique du Sud et en Asie, aidant des milliers d'usines à mettre en place des opérations SMT efficaces. Cette expérience est importante lors de l'évaluation d'une plateforme d'inspection phare telle que l'OMRON VT-S730.

Pour les clients préoccupés par le temps de fonctionnement, SMT MALLS offre également un solide support pour les cartes principales, les caméras et les pièces de rechange associées OMRON disponibles en stock. Il s'agit d'un avantage essentiel pour les acheteurs qui ne peuvent pas se permettre de longues attentes pour des composants d'inspection clés. Associé à un vaste inventaire de plus de 2 100 pièces de rechange d'origine et à une approche stricte d'« investigation avant devis », SMT MALLS offre un parcours plus fiable, de la sélection au déploiement et au support après-vente.

Un choix pratique pour une inspection plus intelligente

Si votre environnement de production exige une large couverture des défauts, des performances à haute vitesse et une meilleure visibilité sur les géométries complexes des cartes, l'OMRON VT-S730 est une solution sérieuse à envisager. Son architecture 3D hybride, sa conception d'inspection à cinq caméras, sa précision pour les petits composants et sa préparation aux usines intelligentes le rendent parfaitement adapté à la fabrication SMT avancée, où les systèmes AOI conventionnels montrent souvent leurs limites.

Soutenue par l'expérience éprouvée de SMT MALLS dans la livraison de lignes à l'échelle mondiale et par la disponibilité d'un support pour les pièces OMRON critiques, cette plateforme offre non seulement des capacités d'inspection, mais aussi une confiance opérationnelle.
