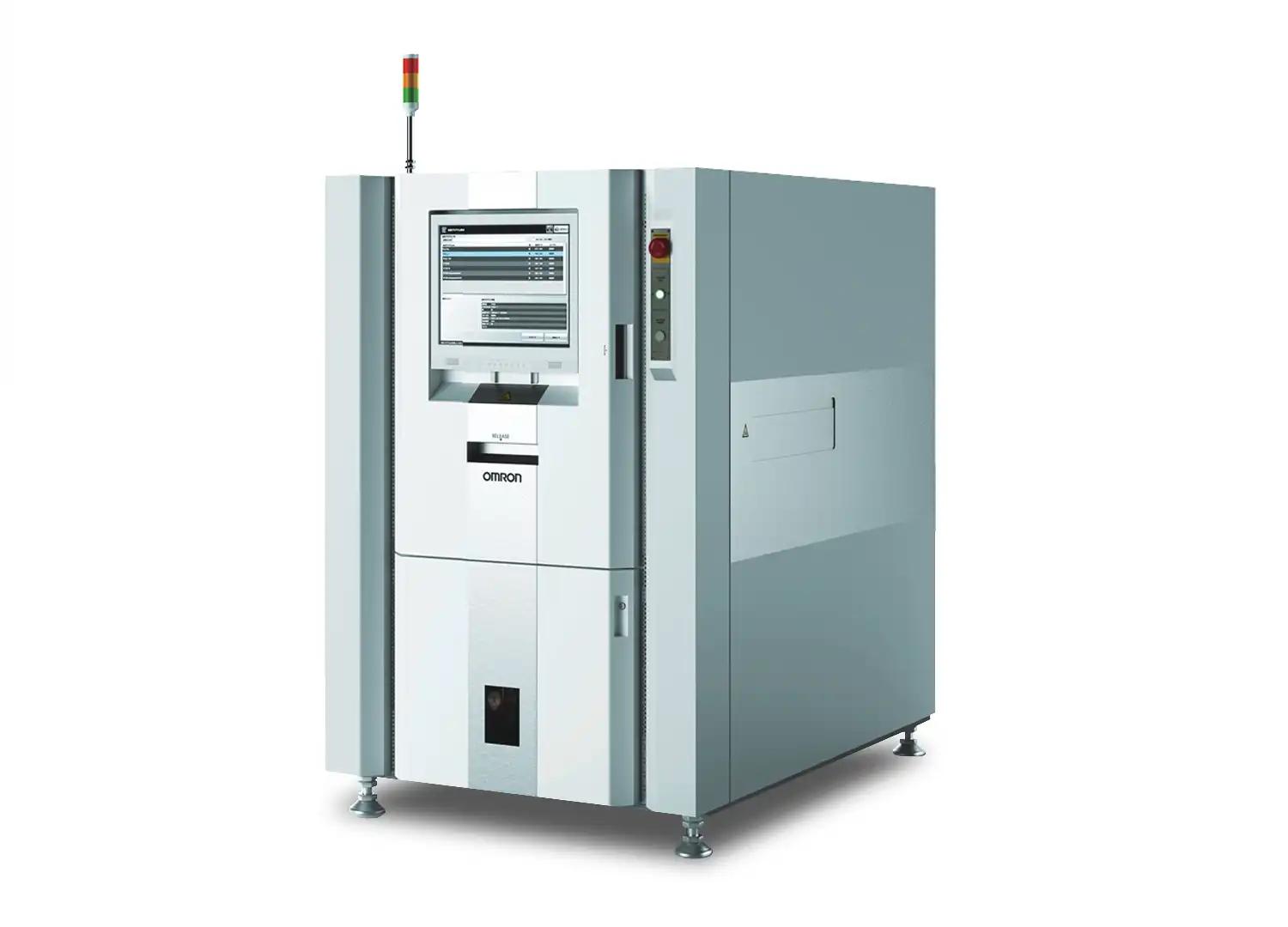

In der modernen SMT-Fertigung wird die Inspektionsqualität nicht mehr allein durch Geschwindigkeit oder Bildauflösung bestimmt. Die eigentliche Herausforderung besteht darin, ob ein AOI-System erkennen kann, was herkömmliche Systeme übersehen: durch Bauteilgehäuse verdeckte Lötstellen, angehobene Anschlüsse in schwierigen Winkeln und feine Montagefehler in dicht bestückten Leiterplattenlayouts. Hier hebt sich das OMRON VT-S730 ab. Als Plattform des Omron Flagship AOI wurde es für Hersteller entwickelt, die bei zunehmend komplexen Leiterplatten eine zuverlässige Fehlerabdeckung benötigen und gleichzeitig den Durchsatz bei anspruchsvollen Produktionsplänen stabil halten müssen.

Die Kernstärke des VT-S730 liegt in seiner hybriden Bildgebungsarchitektur. Durch die Kombination einer 3D-Messung mit Doppelprojektion und einer 5-Kamera-3D-Inspektion erfasst das System ein Bild von oben sowie vier Schrägansichten, um Lötform, Anschlussposition und Bauteilbestückung wesentlich umfassender zu beurteilen. In der praktischen Fertigung ist dies wichtig, da Schatten und blinde Bereiche zu den größten Ursachen für Fehlmeldungen und nicht erkannte Fehler gehören. Bei Leiterplatten mit hohen Bauteilen, unterschiedlichen Gehäusehöhen, Abschirmstrukturen oder dicht bestückten Fine-Pitch-Bereichen kann ein einzelner Inspektionsweg von oben oft keine vollständige Sichtbarkeit gewährleisten. Der Fünf-Kamera-Ansatz reduziert diese Schwachstellen erheblich.

Warum das Mehrkamerasystem bei komplexen Leiterplatten wichtig ist

Für Prozessingenieure sind tote Winkel kein theoretisches Problem. Sie wirken sich direkt auf Ausbeute, Nacharbeitskosten und die Zuverlässigkeit nachgelagerter Prozesse aus. Die Kamerakonfiguration dieses fortschrittlichen SMT-AOI-Systems ist besonders wertvoll bei der Inspektion von Bauteilen und Lötstellen, die teilweise durch benachbarte Komponenten oder die Gehäusegeometrie verdeckt werden. Die obere Kamera liefert die Standardreferenz der Oberfläche, während die vier Schrägkameras Seitenprofile und verdeckte Randbereiche sichtbar machen, die in herkömmlichen 2D- oder Systemen mit eingeschränkter Ansicht leicht übersehen werden.

• Verdeckte Lötstellen können unter Bauteilkanten mit besserer Sichtbarkeit geprüft werden.
• Durch hohe Bauteile oder Steckverbinder verursachte Schattenbereiche werden durch schräge optische Erfassung reduziert.
• Anschlussform, Lötkehlenzustand und Positionsfehler lassen sich mithilfe kombinierter 3D- und Seitenansichtsdaten leichter klassifizieren.
• Die Inspektionskonsistenz verbessert sich bei dicht bestückten Leiterplatten für Automotive-, Industriesteuerungs-, Kommunikations- und High-Mix-Elektronik.

Deshalb achten viele Hersteller, die eine echte High-Speed-3D-AOI-Lösung suchen, nicht nur auf die Zykluszeit, sondern auch darauf, wie gut die Maschine reale Inspektionshindernisse bewältigt. Das OMRON VT-S730 wurde genau für diese anspruchsvollen Szenarien entwickelt.

Geschwindigkeit für SMT-Linien mit hohem Volumen

Wenn die Taktzeit der Linie knapp ist, darf die Inspektion nicht zum Engpass werden. Die Variante VT-S730-H ist für Betriebe konzipiert, die einen höheren Durchsatz ohne Kompromisse bei der Inspektionstiefe benötigen. Mit bis zu der doppelten Verarbeitungsgeschwindigkeit der Standardkonfiguration eignet sich das VT-S730-H hervorragend für Umgebungen mit hohem Volumen, in denen jede Sekunde zählt, insbesondere in der Unterhaltungselektronik, Automobilelektronik und anderen leistungsorientierten Produktionslinien.

Wichtig ist dabei nicht allein die Geschwindigkeit, sondern das Gleichgewicht zwischen Geschwindigkeit und zuverlässiger Fehlererkennung. Viele Fabriken stehen unter Druck, den Ausstoß zu erhöhen und gleichzeitig kleinere Bauteile sowie strengere Qualitätsanforderungen zu bewältigen. Das H-Modell trägt dieser Realität Rechnung, indem es eine schnellere Entscheidungsfindung in der Linie unterstützt und Herstellern hilft, den Produktionsfluss bei robuster Inspektionsabdeckung aufrechtzuerhalten.

Entwickelt für feine Bauteile und Prozessgenauigkeit

Die Miniaturisierung bringt AOI-Systeme weiterhin an ihre Grenzen. Das OMRON VT-S730 wurde speziell für die Inspektion extrem kleiner metrischer 03015/0201-Bauteile mit hochauflösenden telezentrischen Objektiven entwickelt. Für Hersteller kompakter Produkte mit hoher Packungsdichte ist diese Fähigkeit entscheidend. Sie ermöglicht stabilere Messungen an kleinsten Bauteilen, bei denen Standardoptiken mit Verzerrungen oder unzureichenden Details Probleme haben können.

In der täglichen Produktion bedeutet dies mehr Sicherheit bei der Überprüfung der Bestückungsqualität, Bauteilpolarität, Lötqualität und geringfügiger Montageabweichungen. Für Qualitätsteams bedeutet es zudem weniger Kompromisse zwischen Präzision und Linieneffizienz.

KI-fähige Inspektion und Industrie-4.0-Konnektivität

Die Inspektionshardware ist nur ein Teil der Gleichung. Die Softwareumgebung der Plattform Omron Flagship AOI unterstützt fortschrittliche Programmierung, intelligente Fehlerklassifizierung und feedbackgestützte Optimierung. Dies hilft Ingenieuren, Einrichtungszyklen zu verkürzen, die Beurteilungskonsistenz zu verbessern und produktübergreifend aussagekräftigere Inspektionsdaten zu erstellen.

Das System ist außerdem vollständig für IPC-CFX zertifiziert und eignet sich daher für Smart-Factory-Umgebungen, in denen der nachvollziehbare Datenaustausch zunehmend zum Standard statt zur Option wird. Für Hersteller, die eine Qualitätsregelung im geschlossenen Kreislauf, MES-Konnektivität und höhere Prozesstransparenz anstreben, macht dies das VT-S730 zu einer zukunftsorientierten Investition statt zu einer eigenständigen Maschine.

Wer am meisten profitiert

1. SMT-Fabriken mit hohem Volumen, die eine schnellere Inline-Inspektion bei stabiler Genauigkeit benötigen.
2. Hersteller von dicht bestückten, mehrlagigen oder Leiterplattenbaugruppen mit unterschiedlichen Bauhöhen.
3. Prozessteams, die mit verdeckten Lötstellen, Abschattungen und schwierigen Inspektionswinkeln arbeiten.
4. Smart Factories, die eine IPC-CFX-konforme Integration von Qualitätsdaten benötigen.
5. OEMs und EMS-Anbieter, die geringere Fehlerschlupfraten und eine bessere Erstausbeute anstreben.

Warum Sie bei SMT MALLS beziehen sollten

Die Wahl der richtigen Maschine ist nur die halbe Entscheidung. Langfristiger Support, Teileverfügbarkeit und Anwendungsverständnis sorgen dafür, dass eine Linie läuft. SMT MALLS bringt diesen praktischen Mehrwert in jedes Projekt ein. Das 2009 gegründete Unternehmen hat in Europa, Südamerika und Asien mehr als 200 komplette Produktionslinien geliefert und Tausenden von Fabriken beim Aufbau effizienter SMT-Betriebe geholfen. Diese Erfahrung ist bei der Bewertung einer Flaggschiff-Inspektionsplattform wie dem OMRON VT-S730 von Bedeutung.

Für Kunden, denen die Betriebszeit wichtig ist, bietet SMT MALLS zudem umfassenden Support für OMRON-Hauptplatinen, Kameras und zugehörige Ersatzteile ab Lager. Dies ist ein entscheidender Vorteil für Käufer, die bei wichtigen Inspektionskomponenten keine langen Wartezeiten in Kauf nehmen können. In Verbindung mit einem breiten Bestand von über 2.100 Originalersatzteilen und einem strikten Ansatz „Prüfung vor Angebotserstellung“ bietet SMT MALLS einen zuverlässigeren Weg von der Auswahl über die Implementierung bis hin zum After-Sales-Support.

Eine praktische Wahl für intelligentere Inspektion

Wenn Ihre Produktionsumgebung eine umfassende Fehlerabdeckung, hohe Geschwindigkeit und bessere Sichtbarkeit bei schwierigen Leiterplattengeometrien erfordert, ist das OMRON VT-S730 eine ernsthaft in Betracht zu ziehende Lösung. Seine hybride 3D-Architektur, das Fünf-Kamera-Inspektionsdesign, die Präzision für kleine Bauteile und die Smart-Factory-Bereitschaft machen es für die fortschrittliche SMT-Fertigung geeignet, in der herkömmliche AOI-Systeme häufig an ihre Grenzen stoßen.

Gestützt durch die bewährte globale Erfahrung von SMT MALLS bei der Lieferung von Produktionslinien und den verfügbaren Support für kritische OMRON-Teile bietet diese Plattform nicht nur Inspektionsfähigkeit, sondern auch Betriebssicherheit.
