Được thiết kế để kiểm tra kem hàn SMT nhanh chóng và đáng tin cậy

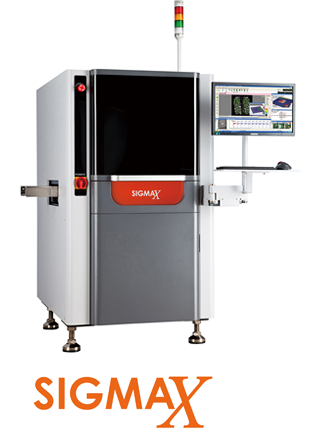

Trong sản xuất SMT hiện đại, chất lượng kem hàn ảnh hưởng trực tiếp đến độ chính xác gắp đặt, độ ổn định của quá trình hàn reflow và độ tin cậy của sản phẩm cuối cùng. SigmaX3 được thiết kế để cung cấp cho các nhà sản xuất phương pháp kiểm tra lượng kem hàn in nhanh chóng và đáng tin cậy hơn trước khi lỗi lan sang các công đoạn tiếp theo. Là một phần của dòng SigmaX, hệ thống này kết hợp công nghệ đo 3D bằng laser với các chức năng điều khiển dây chuyền thiết thực, giúp đội ngũ sản xuất nâng cao tỷ lệ đạt mà không ảnh hưởng đến thời gian takt.

Đối với các nhà máy đang so sánh những nền tảng kiểm tra tiên tiến, PARMI SigmaX3 nổi bật nhờ tập trung vào những yếu tố quan trọng nhất trên sàn sản xuất: dữ liệu 3D thực, hiệu suất ổn định trên nhiều loại bề mặt PCB và khả năng giao tiếp vòng kín hỗ trợ hiệu chỉnh ngay lập tức. Dù dây chuyền của bạn xử lý thiết bị điện tử tiêu dùng, cụm linh kiện ô tô, bo mạch điều khiển công nghiệp hay sản xuất nhiều mẫu khác nhau, nền tảng SPI Parmi này được thiết kế để đáp ứng các mục tiêu sản lượng nghiêm ngặt, đồng thời duy trì khả năng xác minh chính xác thể tích kem hàn.

Tầm quan trọng của quét laser trong kiểm tra kem hàn 3D

Nhiều nhà sản xuất đã nhận thấy những hạn chế của các phương pháp quang học truyền thống khi lớp hoàn thiện bo mạch, mật độ linh kiện hoặc bề mặt phản quang trở nên khó kiểm tra. SigmaX3 sử dụng công nghệ cảm biến RSC thế hệ thứ ba của PARMI, áp dụng phương pháp quét đường laser để tạo ra hình ảnh 3D thực bất kể màu sắc, vật liệu hay độ nhám bề mặt của PCB. Trong môi trường sản xuất thực tế, điều này mang lại kết quả đo nhất quán hơn và giảm các cảnh báo sai do độ nhạy với ánh sáng.

Ưu điểm này đặc biệt có giá trị đối với các cơ sở xử lý nhiều loại sản phẩm khác nhau. Hệ thống dựa trên laser giúp giảm sự không chắc chắn thường gặp ở các quy trình phụ thuộc nhiều vào hình thức bề mặt bo mạch. Thay vì phải xử lý sự thay đổi về độ tương phản, người vận hành có được dữ liệu đáng tin cậy về chiều cao và thể tích, có thể sử dụng cho việc điều chỉnh quy trình một cách hiệu quả. Điều đó khiến SigmaX3 trở thành lựa chọn thiết thực cho các công ty đang tìm kiếm chiến lược kiểm tra ổn định hơn, thay vì chỉ đơn giản bổ sung thêm một điểm kiểm tra vào dây chuyền.

Ưu điểm cốt lõi của SigmaX3

• Kiểm tra 3D thực với công nghệ cảm biến RSC: Thu thập thông tin chiều cao thực, không phụ thuộc vào màu sắc và tình trạng bề mặt của bo mạch.
• Sản lượng cực cao: Hỗ trợ tốc độ kiểm tra lên đến 100 cm²/sec, đồng thời duy trì chất lượng đo 3D chi tiết.
• Không bị ảnh hưởng bởi bóng đổ hoặc phản xạ: Phương pháp quét laser tránh được các vấn đề thường gặp ở những hệ thống dựa trên Moiré.
• Phản hồi vòng kín: Tự động gửi dữ liệu bù lệch X, Y và góc xoay đến máy gắp đặt và máy in lưới để hiệu chỉnh quy trình.
• Khả năng thích ứng với nhiều loại pad: Đo các pad siêu nhỏ, via, mép bo mạch và điểm uốn với độ tin cậy phát hiện cao.

Tốc độ cao mà không ảnh hưởng đến chất lượng đo

Các dây chuyền sản lượng cao không có chỗ cho những nút thắt trong quá trình kiểm tra. SigmaX3 được thiết kế cho các nhà sản xuất cần hiệu suất SPI tốc độ cao đồng bộ với những mục tiêu sản xuất đầy tham vọng. Với tốc độ kiểm tra lên đến 100 cm²/sec, hệ thống hỗ trợ thời gian chu kỳ nhanh, đồng thời vẫn cung cấp khả năng phân tích đáng tin cậy về chiều cao 3D và thể tích kem hàn. Sự cân bằng này rất quan trọng, bởi tốc độ sẽ không mang lại nhiều giá trị nếu tính nhất quán của phép đo bị suy giảm khi áp lực dây chuyền tăng lên.

Duy trì đồng thời sản lượng và chất lượng dữ liệu, SigmaX3 giúp các kỹ sư chất lượng và quản lý quy trình sớm phát hiện những vấn đề như thiếu kem hàn, thừa kem hàn, nguy cơ cầu hàn, in lệch và hình dạng bất thường. Phát hiện các tình trạng này trước công đoạn gắp đặt giúp giảm việc sửa chữa, tránh gián đoạn dây chuyền không cần thiết và bảo vệ hiệu suất của thiết bị ở các công đoạn sau.

Kiểm soát tốt hơn thông qua phản hồi vòng kín thông minh

Việc kiểm tra trở nên có giá trị hơn khi trực tiếp cải thiện quy trình. SigmaX3 không chỉ báo cáo lỗi mà còn hỗ trợ hiệu chỉnh theo thời gian thực bằng cách tự động truyền độ lệch X, Y và góc xoay đến thiết bị gắp đặt và máy in lưới được kết nối. Chức năng vòng kín này giúp ổn định độ chính xác in và hỗ trợ liên tục hoàn thiện quy trình trong suốt các đợt sản xuất dài.

Đối với các đội ngũ SMT tập trung vào Cp, Cpk và tỷ lệ đạt ngay lần đầu, cấu trúc phản hồi này có thể rút ngắn thời gian phản ứng giữa phát hiện và hiệu chỉnh. Thay vì chờ phân tích thủ công sau khi sự sai lệch chất lượng đã tạo ra sản phẩm phế, người vận hành và kỹ sư có thể hành động nhanh hơn nhờ dữ liệu được tạo trực tiếp từ công đoạn kiểm tra. Trong các ứng dụng sản xuất nhiều loại sản phẩm hoặc có bước chân linh kiện nhỏ, khả năng phản hồi này có thể tạo ra khác biệt rõ rệt về hiệu suất dây chuyền.

Lợi ích quy trình điển hình

1. Giảm lỗi liên quan đến in trước khi gắp đặt linh kiện
2. Cải thiện tính nhất quán trong kiểm soát thể tích kem hàn
3. Phát hiện nhanh hơn tình trạng lệch căn chỉnh và sai lệch khi in stencil
4. Hỗ trợ tốt hơn cho việc kiểm tra các đặc điểm nhỏ và pad siêu nhỏ
5. Giảm nguy cơ các vấn đề chất lượng tiềm ẩn tiếp tục phát triển đến công đoạn reflow

Ứng dụng phù hợp và đối tượng sử dụng

SigmaX3 đặc biệt phù hợp với các nhà sản xuất SMT yêu cầu kiểm tra kem hàn đáng tin cậy trên nhiều loại bo mạch. Hệ thống phát huy hiệu quả trong các môi trường sản xuất cụm linh kiện nhỏ gọn, mật độ cao hoặc yêu cầu chất lượng nghiêm ngặt, nơi ngay cả những sai lệch nhỏ trong quá trình in cũng có thể gây ra các vấn đề nghiêm trọng ở công đoạn sau. Các ngành như điện tử ô tô, thiết bị y tế, tự động hóa công nghiệp, điều khiển LED, thiết bị truyền thông và điện tử tiêu dùng đều có thể hưởng lợi từ giải pháp SPI Parmi mạnh mẽ với khả năng 3D thực.

Các đối tượng hưởng lợi chính bao gồm kỹ sư quy trình, quản lý dây chuyền SMT, đội ngũ chất lượng, nhà cung cấp EMS và các nhà máy OEM xây dựng hệ thống sản xuất tập trung vào hiệu quả. Nếu hoạt động sản xuất của bạn cần dữ liệu chính xác về thể tích kem hàn, khả năng lặp lại cao và một hệ thống có thể giao tiếp trực tiếp với thiết bị ở các công đoạn trước và sau, SigmaX3 đáp ứng những yêu cầu đó bằng thiết kế thiết thực, lấy sản xuất làm trọng tâm.

Vì sao nên mua SigmaX3 từ SMT MALLS

SMT MALLS đã phục vụ ngành SMT toàn cầu từ năm 2009, cung cấp các giải pháp thiết bị và phụ tùng một cửa với nền tảng kiến thức ứng dụng chuyên sâu. Với 17 năm kinh nghiệm trong ngành và hơn 200 dây chuyền sản xuất hoàn chỉnh đã được bàn giao tại châu Âu, Nam Mỹ và châu Á, công ty hỗ trợ các nhà máy đang tìm kiếm những nâng cấp sản xuất hiệu quả và đáng tin cậy.

Không chỉ cung cấp thiết bị, SMT MALLS còn được biết đến nhờ độ tin cậy thiết thực. Kho hàng sẵn sàng giao của công ty bao gồm hơn 2.100 phụ tùng chính hãng từ các thương hiệu SMT lớn, giúp khách hàng giảm thời gian dừng máy và duy trì tính liên tục của dây chuyền. Mọi báo giá đều tuân theo nguyên tắc khảo sát trước khi báo giá, đồng thời mỗi máy hoặc phụ tùng đều được hỗ trợ bằng video kiểm tra và hỗ trợ kỹ thuật nhằm giúp khách hàng yên tâm trước khi giao hàng. Đối với những khách hàng đầu tư vào thiết bị dòng SigmaX, phương thức dịch vụ này tạo thêm một lớp tin cậy quan trọng không kém hiệu suất kỹ thuật.

Lựa chọn vững chắc cho dây chuyền SMT chú trọng độ chính xác

SigmaX3 kết hợp tốc độ, độ ổn định của phép đo và khả năng kiểm soát quy trình có thể thực hiện trong một nền tảng kiểm tra duy nhất. Với công nghệ tạo ảnh bằng laser, khả năng chống lại các vấn đề do bóng đổ và phản xạ, cùng khả năng giao tiếp vòng kín đáng tin cậy, hệ thống được thiết kế cho các nhà sản xuất cần nhiều hơn một giải pháp kiểm tra kem hàn cơ bản. Đây là công cụ sản xuất được phát triển để bảo vệ tỷ lệ đạt, hỗ trợ chất lượng có thể truy xuất và giúp các dây chuyền SMT khắt khe vận hành ổn định.
