Hızlı ve Güvenilir SMT Pasta Muayenesi için Tasarlandı

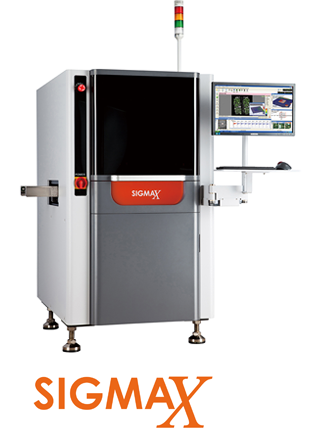

Modern SMT üretiminde lehim pastası kalitesi, yerleştirme doğruluğu, yeniden akış kararlılığı ve nihai ürün güvenilirliği üzerinde doğrudan etkiye sahiptir. SigmaX3, kusurlar üretim hattının sonraki aşamalarına ilerlemeden önce üreticilere pasta birikintilerini daha hızlı ve güvenilir şekilde muayene etme olanağı sunmak üzere tasarlanmıştır. SigmaX Serisi'nin bir parçası olan bu sistem, lazer tabanlı 3D ölçümü pratik hat kontrol işlevleriyle birleştirerek üretim ekiplerinin takt süresinden ödün vermeden verimi artırmasına yardımcı olur.

Gelişmiş muayene platformlarını karşılaştıran fabrikalar için PARMI SigmaX3, üretim sahasında en önemli unsurlara odaklanmasıyla öne çıkar: gerçek 3D veriler, farklı PCB yüzeylerinde kararlı performans ve anında düzeltmeyi destekleyen kapalı çevrim iletişim. Hattınız tüketici elektroniği, otomotiv montajları, endüstriyel kontrol kartları veya karma model üretimi gerçekleştiriyor olsun, bu Parmi SPI platformu hassas lehim pastası hacmi doğrulamasını korurken zorlu üretim kapasitesi hedeflerine ayak uydurmak üzere tasarlanmıştır.

3D Lehim Pastası Muayenesinde Lazer Taraması Neden Önemlidir?

Birçok üretici, kart yüzeyleri, bileşen yoğunluğu veya yansıtıcı yüzeyler zorlayıcı hâle geldiğinde geleneksel optik yöntemlerin sınırlamalarını deneyimlemiştir. SigmaX3, PCB renginden, malzemesinden veya yüzey pürüzlülüğünden bağımsız olarak gerçek 3D görüntüler oluşturan lazer çizgi tarama yaklaşımı olan PARMI'nin üçüncü nesil RSC sensör teknolojisini kullanır. Gerçek üretim ortamlarında bu, daha tutarlı ölçüm sonuçları ve ışığa duyarlılıktan kaynaklanan daha az hatalı uyarı anlamına gelir.

Bu avantaj, farklı ürün karmalarıyla çalışan tesisler için özellikle değerlidir. Lazer tabanlı bir sistem, büyük ölçüde kart görünümüne dayanan proseslerde sıkça görülen belirsizliği azaltır. Operatörler kontrast farklılıklarıyla uğraşmak yerine, anlamlı proses ayarlamalarında kullanılabilecek güvenilir yükseklik ve hacim verileri elde eder. Bu da SigmaX3'ü hatta yalnızca bir kontrol noktası daha eklemek yerine daha kararlı bir muayene stratejisi arayan şirketler için pratik bir seçenek hâline getirir.

SigmaX3'ün Temel Avantajları

• RSC sensör teknolojisiyle gerçek 3D muayene: Kart renginden ve yüzey koşulundan bağımsız olarak gerçek yükseklik bilgilerini yakalar.
• Son derece yüksek kapasite: Ayrıntılı 3D ölçüm kalitesini korurken 100 cm²/sn'ye kadar muayene hızlarını destekler.
• Gölge veya yansıma etkisi yok: Lazer tarama yöntemi, Moiré tabanlı sistemlerde görülen yaygın sorunları önler.
• Kapalı çevrim geri bildirim: Proses düzeltmesi için X, Y ve dönüş ofseti verilerini yerleştirme makinelerine ve elek baskı makinelerine otomatik olarak gönderir.
• Geniş pad uyumluluğu: Küçük padleri, geçiş deliklerini, kart kenarlarını ve kıvrımları yüksek tespit güvenilirliğiyle ölçer.

Ölçüm Kalitesinden Ödün Vermeden Hız

Yüksek çıkışlı hatlarda muayene darboğazlarına yer yoktur. SigmaX3, agresif üretim hedefleriyle uyumlu High Speed SPI performansına ihtiyaç duyan üreticiler için tasarlanmıştır. 100 cm²/sn'ye kadar muayene hızıyla sistem, güvenilir 3D yükseklik ve lehim pastası hacmi analizi sunmaya devam ederken hızlı çevrim sürelerini destekler. Bu denge kritik önem taşır; çünkü hat baskısı arttığında ölçüm tutarlılığı bozuluyorsa tek başına hızın değeri sınırlı kalır.

SigmaX3, hem üretim kapasitesini hem de veri kalitesini koruyarak kalite mühendislerinin ve proses yöneticilerinin yetersiz pasta, fazla pasta, köprü oluşumu riski, ofsetli baskı ve şekil düzensizlikleri gibi sorunları prosesin erken aşamalarında tespit etmesine yardımcı olur. Bu koşulların yerleştirme işleminden önce yakalanması, yeniden işlemeyi azaltır, önlenebilir hat duruşlarını engeller ve sonraki ekipmanların verimliliğini korur.

Akıllı Kapalı Çevrim Geri Bildirimle Daha İyi Kontrol

Muayene, prosesi aktif olarak iyileştirdiğinde daha değerli hâle gelir. SigmaX3, kusurları raporlamakla kalmaz; X, Y ve dönme ofsetlerini bağlı yerleştirme ekipmanlarına ve elek baskı makinelerine otomatik olarak ileterek gerçek zamanlı düzeltmeyi destekler. Bu kapalı çevrim işlevi, baskı doğruluğunun kararlı hâle getirilmesine yardımcı olur ve uzun üretim serileri boyunca sürekli proses iyileştirmesini destekler.

Cp, Cpk ve ilk seferde geçiş verimine odaklanan SMT ekipleri için bu geri bildirim yapısı, tespit ile düzeltme arasındaki yanıt süresini kısaltabilir. Kalite sapması hurda oluşmasına neden olduktan sonra manuel analiz beklemek yerine operatörler ve mühendisler, doğrudan muayene aşamasında oluşturulan verilerle daha hızlı harekete geçebilir. Yüksek karmaşıklıklı veya ince hatveli uygulamalarda bu hızlı yanıt, hat performansında ölçülebilir bir fark yaratabilir.

Tipik Proses Faydaları

1. Bileşen yerleştirmeden önce baskı kaynaklı kusurların azaltılması
2. Lehim pastası hacmi kontrolünde daha iyi tutarlılık
3. Hizalama sapmalarının ve şablon baskısı farklılıklarının daha hızlı belirlenmesi
4. İnce özellikli ve minyatür pad muayenesi için daha iyi destek
5. Gizli kalite sorunlarının yeniden akış aşamasına ilerleme riskinin azaltılması

Uygun Uygulamalar ve Hedef Kullanıcılar

SigmaX3, çok çeşitli kart tiplerinde güvenilir pasta muayenesi gerektiren SMT üreticileri için oldukça uygundur. Özellikle küçük, yüksek yoğunluklu veya kalite açısından kritik montajların üretildiği ve küçük baskı sapmalarının dahi sonraki aşamalarda ciddi sorunlara yol açabildiği ortamlara uyum sağlar. Otomotiv elektroniği, tıbbi cihazlar, endüstriyel otomasyon, LED kontrol sistemleri, iletişim donanımları ve tüketici elektroniği gibi sektörlerin tümü, gerçek 3D kabiliyetine sahip güçlü bir Parmi SPI çözümünden yararlanabilir.

Başlıca yararlanıcılar arasında proses mühendisleri, SMT hat yöneticileri, kalite ekipleri, EMS hizmet sağlayıcıları ve verimlilik odaklı üretim sistemleri kuran OEM fabrikaları yer alır. Operasyonunuz lehim pastası hacmi hakkında doğru verilere, yüksek tekrarlanabilirliğe ve üst ve alt akış ekipmanlarıyla doğrudan iletişim kurabilen bir sisteme ihtiyaç duyuyorsa SigmaX3, bu gereksinimleri pratik ve üretim odaklı tasarımıyla karşılar.

SigmaX3'ü Neden SMT MALLS'tan Tedarik Etmelisiniz?

SMT MALLS, 2009'dan bu yana küresel SMT sektörüne hizmet vermekte ve kapsamlı uygulama bilgisiyle desteklenen tek noktadan ekipman ve yedek parça çözümleri sunmaktadır. 17 yıllık sektör deneyimi ve Avrupa, Güney Amerika ve Asya genelinde teslim edilen 200'den fazla komple üretim hattıyla şirket, verimli ve güvenilir üretim iyileştirmeleri arayan fabrikaları desteklemektedir.

SMT MALLS, ekipman tedarikinin ötesinde pratik güvenilirliğiyle tanınır. Sevkiyata hazır envanterinde büyük SMT markalarına ait 2.100'den fazla orijinal yedek parça bulunur; bu sayede müşterilerin duruş süresini azaltmasına ve hat sürekliliğini korumasına yardımcı olur. Her teklif, teklif öncesi inceleme ilkesine göre hazırlanır ve teslimat öncesinde güven oluşmasını sağlamaya yardımcı olmak amacıyla her makine veya parça test videoları ve teknik destekle birlikte sunulur. SigmaX Serisi ekipmanlara yatırım yapan alıcılar için bu hizmet yaklaşımı, teknik performans kadar önemli olan ek bir güven katmanı sağlar.

Hassasiyete Odaklanan SMT Hatları için Güçlü Bir Seçim

SigmaX3, hız, ölçüm kararlılığı ve uygulanabilir proses kontrolünü tek bir muayene platformunda bir araya getirir. Lazer tabanlı görüntüleme, gölge ve yansıma sorunlarına karşı dayanıklılık ve güvenilir kapalı çevrim iletişim sayesinde temel pasta muayenesinden fazlasını isteyen üreticiler için geliştirilmiştir. Verimi korumak, izlenebilir kaliteyi desteklemek ve zorlu SMT hatlarının güvenle çalışmasını sürdürmek üzere tasarlanmış bir üretim aracıdır.
