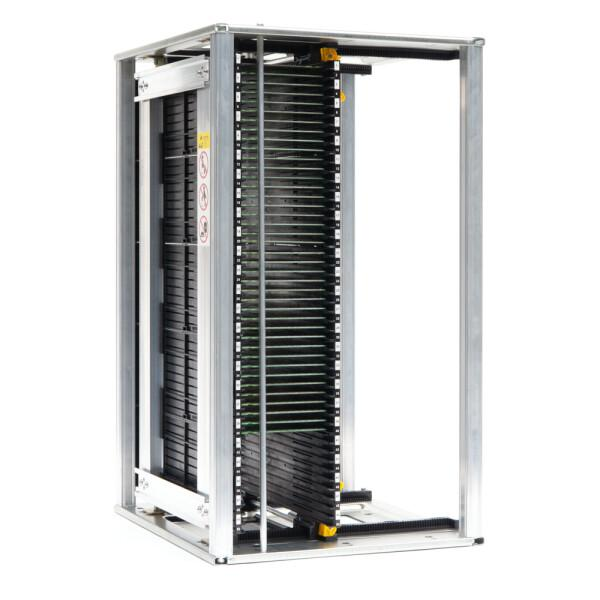

Rack confiável para armazenamento de revistas de PCB, com proteção ESD certificada, largura ajustável e estrutura robusta de alumínio. Ideal como transportador de PCB ESD, magazine SMT e rack para armazenamento de PCB em linhas SMT automatizadas.

Projetado para um controle ESD estável e uso exigente em linhas de produção

Na produção SMT moderna, um rack para magazines não é apenas um suporte simples para placas. Ele afeta diretamente a segurança eletrostática, a continuidade das máquinas, a estabilidade da transferência e a proteção de conjuntos de alto valor. Este magazine para PCB foi projetado como uma ferramenta de manuseio confiável para fábricas que precisam de desempenho consistente em linhas automatizadas. Ele combina proteção antiestática verificada com uma estrutura rígida, sendo adequado tanto para o armazenamento de placas nuas quanto para a transferência em processo entre estações.

Como um rack profissional para magazines de PCB, ele oferece um ambiente de armazenamento controlado para placas sensíveis que não podem ser expostas ao acúmulo estático não controlado. A faixa de resistência superficial de 10^4 a 10^9 Ω proporciona uma dissipação ESD eficaz durante o manuseio, o armazenamento e o deslocamento pela linha. Para fabricantes que processam conjuntos de alta densidade, componentes de passo fino ou eletrônicos sensíveis à eletricidade estática, esse nível de proteção é essencial para reduzir o risco de danos ocultos antes do teste final.

Por que a confiabilidade ESD é importante em linhas SMT automatizadas

Falhas no controle da eletricidade estática muitas vezes não são percebidas até se transformarem em problemas de qualidade, devoluções de campo ou rendimentos inconsistentes. Por isso, este rack é construído como um transportador de PCB ESD, tendo em mente o uso prático em linhas de produção. Ele não é apenas fabricado com materiais antiestáticos, mas também selecionado e verificado para proporcionar desempenho elétrico estável em ambientes reais de fabricação. Quando as placas se deslocam entre os processos de impressão, montagem, inspeção, buffer e descarga, um caminho antiestático consistente ajuda a proteger os componentes contra exposições desnecessárias.

A SMT MALLS aplica rigorosos padrões de seleção desenvolvidos ao longo de mais de 17 anos de fornecimento de consumíveis SMT e equipamentos de suporte à produção. Cada rack é selecionado com atenção à consistência do coeficiente antiestático e à planicidade das ranhuras, pois ambos os fatores influenciam o transporte seguro e a interação suave com as máquinas. Essa abordagem orientada pela qualidade é especialmente importante para fábricas que dependem de produção contínua e não podem se permitir travamentos de placas, desalinhamentos ou comportamento ESD incerto.

Alta resistência estrutural para estabilidade de produção a longo prazo

Uma das principais vantagens deste rack de alumínio para PCB é sua integridade estrutural. Placas laterais de liga de alumínio premium e uma estrutura metálica reforçada ajudam o rack a manter sua forma durante operações frequentes de carga e descarga. Em ambientes automatizados, até mesmo uma pequena deformação pode afetar o alinhamento do percurso da placa, a precisão das ranhuras ou a sincronização dos equipamentos. Uma estrutura mais resistente reduz esses riscos e contribui para uma operação estável durante longos ciclos de serviço.

Essa construção robusta também beneficia os usuários que manuseiam lotes mais pesados de PCB ou operam em instalações com turnos intensivos. Em comparação com alternativas mais frágeis que podem se deformar com o tempo, este rack para armazenamento de PCB foi desenvolvido para manter o alinhamento confiável das ranhuras, preservar o paralelismo e reduzir interrupções de manutenção. O resultado é maior segurança em cada etapa de transferência, especialmente quando o tempo dos carregadores e descarregadores precisa permanecer consistente.

Ajuste preciso para diferentes larguras de placa

A flexibilidade em relação ao tamanho das placas é essencial na produção de modelos variados. O mecanismo sincronizado de engrenagem e parafuso permite um ajuste rápido para diferentes larguras de PCB, mantendo ambos os lados paralelos. Esse é um recurso prático para fabricantes contratados e fábricas de produtos eletrônicos que alteram os trabalhos com frequência. O ajuste preciso ajuda a evitar tensão nas bordas, inclinação e travamento das placas, fatores que podem interromper o fluxo da linha e causar defeitos de manuseio.

Como o rack mantém um alinhamento preciso durante as alterações de largura, ele funciona de forma confiável como um rack para magazines ajustável para equipes de produção que precisam de uma configuração repetível. Os operadores podem adaptar o rack com eficiência sem sacrificar a consistência da transferência, o que é especialmente valioso quando tanto o tempo de operação quanto a velocidade de troca são prioridades.

Projetado para ampla compatibilidade com carregadores e descarregadores

A compatibilidade com equipamentos de automação é um dos fatores de compra mais importantes para qualquer magazine SMT. Esta unidade possui um design padronizado com 50 ranhuras e passo de 10 mm, permitindo o posicionamento seguro das PCB e apoiando a integração com as principais marcas de carregadores e descarregadores SMT. A geometria estável das ranhuras ajuda as placas a entrar e sair suavemente, o que é fundamental para reduzir hesitações na transferência e minimizar alarmes da máquina.

Para os gestores de produção, isso significa uma implementação mais fácil nas linhas existentes, sem a incerteza de um encaixe mecânico inadequado. Para as equipes de manutenção, significa menos paradas relacionadas ao manuseio. Para as equipes de qualidade, significa uma proteção mais consistente das bordas e superfícies das placas durante todo o processo. Esses são ganhos práticos que contribuem diretamente para a eficiência da linha.

Opções térmicas para uma utilização mais ampla no processo

Nem todas as fábricas operam nas mesmas condições de processo, por isso este rack antiestático para PCB está disponível em diferentes graus de temperatura, de até 120°C ou 200°C. Isso permite que os usuários adaptem o rack a ambientes adequados de cura, secagem ou trabalho em temperaturas elevadas, sem comprometer a retenção da forma. Quando a resistência térmica é importante, escolher o grau correto do rack ajuda a preservar a estabilidade dimensional e a confiabilidade do manuseio.

Aplicações ideais e benefícios para o usuário

• Linhas de produção SMT que exigem compatibilidade estável dos magazines com carregadores/descarregadores
• Fabricantes de produtos eletrônicos que manuseiam componentes e conjuntos sensíveis à ESD
• Fabricantes contratados que gerenciam trocas frequentes de tamanho de PCB
• Fábricas que buscam magazines duráveis para uso intensivo em vários turnos
• Operações que precisam de armazenamento e transferência confiáveis antes, durante ou após a montagem

1. Protege placas sensíveis com desempenho ESD controlado.
2. Mantém a resistência e a planicidade da estrutura sob cargas repetidas de produção.
3. Melhora o manuseio automatizado com um design padronizado de ranhuras.
4. Reduz o risco de travamentos por meio do ajuste sincronizado e preciso da largura.
5. Permite o uso prolongado com opções de materiais resistentes à temperatura.

Com o respaldo da SMT MALLS, uma fornecedora global de soluções SMT estabelecida em 2009, este rack reflete o conhecimento prático do setor construído por meio de mais de 200 linhas de produção entregues e do suporte de longo prazo a fábricas na Europa, América do Sul e Ásia. Nosso princípio de investigação antes da cotação também se estende aos acessórios e consumíveis de equipamentos. Isso significa que os clientes recebem produtos selecionados de acordo com sua adequação à produção real, e não apenas com base nas especificações do catálogo.

Se sua linha depende de um controle antiestático consistente, alta durabilidade mecânica e interação suave com sistemas automatizados de carregamento, este magazine para PCB oferece uma solução equilibrada e comprovada na produção para o manuseio diário em SMT.
