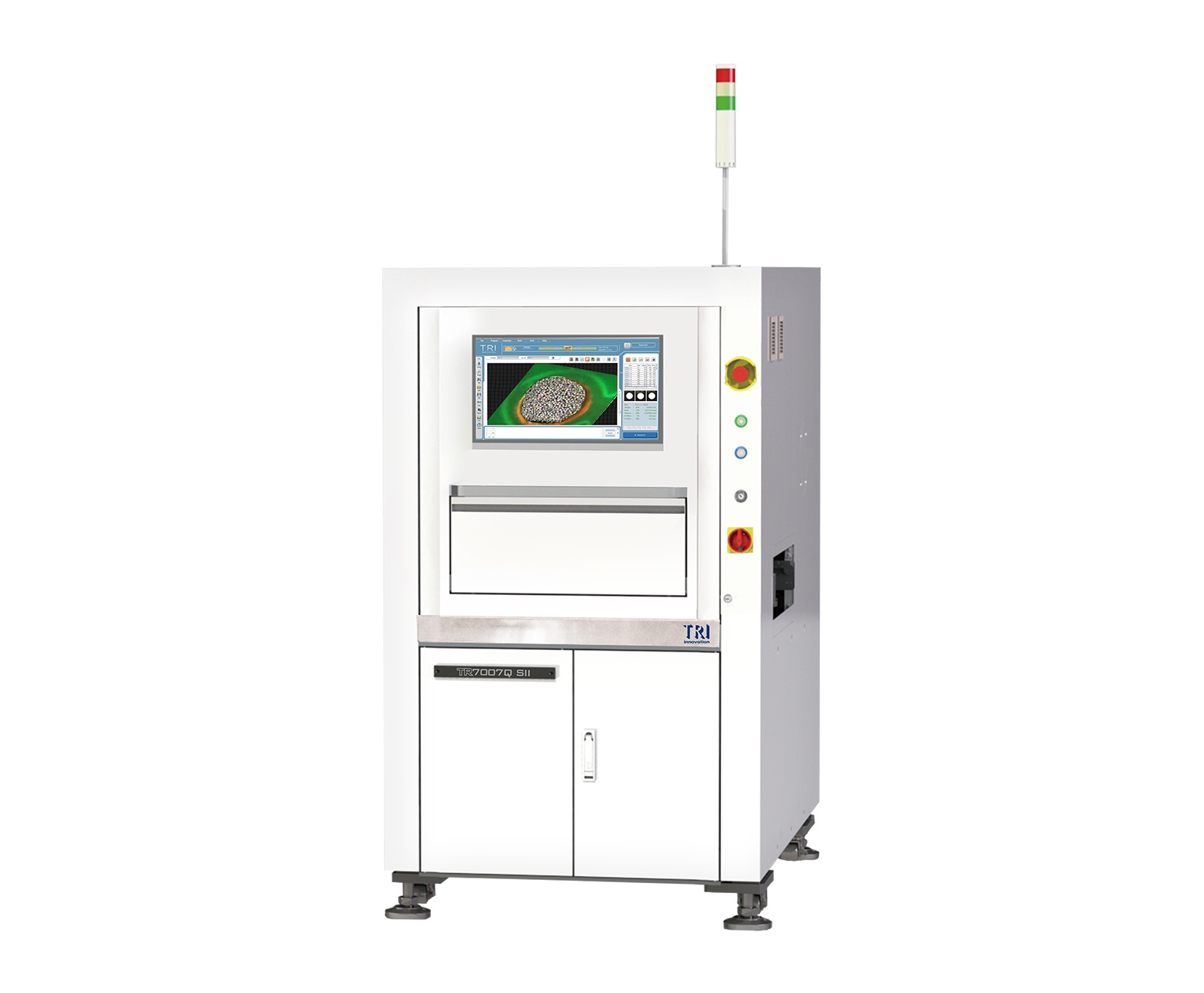

O TR7007Q SII foi desenvolvido para fabricantes que estão migrando para geometrias mais finas, layouts mais densos e janelas de processo mais restritas. À medida que a produção eletrônica avança em direção a Mini LED, Micro-LED, encapsulamento de semicondutores e montagens altamente compactas, as plataformas convencionais de inspeção podem ter dificuldade para fornecer a clareza de imagem e a consistência de medição necessárias na linha. Este sistema responde a esse desafio com uma plataforma de imagem de 21 MP e resolução de até 9,8 μm, proporcionando aos engenheiros de processo a visibilidade necessária para inspecionar pads subminiatura e características de deposição extremamente pequenas com confiança.

Para fábricas que avaliam uma solução confiável deSPI para Mini LED ou uma solução escalável de SPI para semicondutores, este modelo se destaca por combinar uma arquitetura óptica avançada com desempenho de nível metrológico. O resultado são dados de medição mais estáveis, maior repetibilidade e uma discriminação mais clara de defeitos em aplicações nas quais pequenas variações de altura podem afetar o rendimento, a confiabilidade e a qualidade da montagem nas etapas posteriores.

Desenvolvido para os Menores Recursos que Mais Importam

No centro do sistema está uma câmera de alta resolução de 21 MP, projetada para imagens de precisão em ambientes de produção exigentes. Com capacidade deSPI de 9,8 μm, a plataforma é especialmente adequada para pads subminiatura e estruturas avançadas de interconexão nas quais a análise volumétrica e de altura precisa é fundamental. Esse nível de detalhamento permite um controle mais eficaz da qualidade de impressão e da deposição de materiais antes que os defeitos avancem pela linha de produção.

O escopo de inspeção vai muito além da impressão SMT convencional. O TR7007Q SII é compatível com componentes 008004 (0201 métrico), estruturas Micro-LED e inspeção de esferas de solda e fluxo em nível de semicondutor. Essa flexibilidade o torna uma escolha ideal para fabricantes que atendem a setores de alto valor, nos quais cada mícron é importante e os padrões de verificação são rigorosos.

Óptica de Quádrupla Projeção para PCBs Densos e Encapsulamento Avançado

Um dos principais diferenciais doTRI TR7007Q SII é seu sistema de luz estruturada com quádrupla projeção. Em montagens de alta densidade, a interferência e o sombreamento podem reduzir a confiabilidade da inspeção, especialmente quando os layouts dos pads são muito compactos ou as folgas entre os componentes são mínimas. O design de quádrupla projeção foi desenvolvido para eliminar esses efeitos de interferência de forma mais completa, ajudando o sistema a manter uma captura de dados precisa em superfícies desafiadoras e designs compactos de placas.

Isso é especialmente valioso para fabricantes que trabalham com módulos de display de próxima geração, encapsulamento de semicondutores e sistemas eletrônicos automotivos compactos, nos quais o desempenho da inspeção deve permanecer consistente mesmo com o aumento da complexidade das placas. Na prática, uma melhor cobertura óptica se traduz em uma visão mais precisa do processo, análise mais rápida das causas-raiz e decisões mais confiantes sobre a otimização da linha.

Principais Vantagens para as Equipes de Produção

• Captura detalhes ultrafinos de pasta de solda e materiais com uma câmera de 21 MP.
• Permite a inspeção de características finas até 9,8 μm para um controle avançado do processo.
• Realiza tarefas de inspeção de Mini LED, Micro-LED e encapsulamento de semicondutores em uma única plataforma.
• Melhora a estabilidade das medições com precisão orientada à metrologia e desempenho superior de Gauge R&R.
• Reduz a interferência óptica em layouts de PCB densos por meio da tecnologia de quádrupla projeção.
• Amplia a inspeção para além da pasta de solda, permitindo a inspeção confiável de adesivos, fluxo e materiais epóxi.

Muito Além da Medição de Pasta

As linhas de produção modernas precisam cada vez mais de sistemas de inspeção capazes de identificar materiais que não sejam de solda com a mesma precisão esperada para a pasta de solda. O TR7007Q SII atende a esse requisito com capacidade de detecção de alto contraste para adesivos, fluxo e epóxi. Para usuários que buscam um desempenho robusto deInspeção de Fluxo, isso oferece uma vantagem prática em processos nos quais a contaminação, o controle de resíduos ou a verificação da aplicação influenciam diretamente a qualidade do produto.

Em ambientes de encapsulamento avançado, aMedição de Esferas de Solda precisa também é igualmente importante. Pequenos desvios na geometria das esferas podem afetar a integridade da interconexão e a confiabilidade a longo prazo. Ao fornecer dados 3D de alta resolução, o sistema ajuda as equipes de qualidade a monitorar as dimensões críticas com mais eficácia e a manter uma consistência de processo mais rigorosa de lote para lote.

Projetado para Indústrias de Alta Confiabilidade

Quando a rastreabilidade e a repetibilidade são essenciais, o desempenho superior de Gauge R&R do sistema se torna uma vantagem decisiva. Isso torna a plataforma especialmente atraente para fabricantes de produtos eletrônicos automotivos, aeroespaciais e médicos, nos quais os resultados da inspeção devem apoiar a qualificação do processo, as auditorias de clientes e um rigoroso controle de qualidade interno. Um sistema capaz deSPI 3D de Alta Precisão não se resume a detectar defeitos; trata-se de produzir dados confiáveis sobre os quais os engenheiros possam agir.

Para as equipes de operações, isso significa menos discussões sobre a credibilidade das medições, ajustes de processo mais estáveis e maior confiança ao introduzir novos produtos com tolerâncias mais restritas. Para os gestores de qualidade, significa uma base mais confiável para a melhoria contínua e a proteção do rendimento.

Quem se Beneficia deste Sistema

1. Fabricantes de Mini LED e Micro-LED que necessitam de inspeção consistente de passo fino.
2. Instalações de encapsulamento de semicondutores que precisam de análises precisas de esferas de solda e fluxo.
3. Fábricas de produtos eletrônicos automotivos focadas em um desempenho de medição repetível e auditável.
4. Provedores de EMS aeroespacial e médico nos quais os padrões de verificação do processo são excepcionalmente elevados.
5. Linhas SMT avançadas que trabalham com componentes ultrapequenos, como encapsulamentos 008004.

Por que Comprar da SMT MALLS

A SMT MALLS atende à indústria global de SMT desde 2009, fornecendo soluções completas de equipamentos e peças de reposição respaldadas por ampla experiência prática. Com mais de 200 linhas de produção completas entregues na Europa, América do Sul e Ásia, a empresa apoia fábricas que priorizam a disponibilidade operacional, a confiabilidade do processo e um serviço ágil. Cada cotação segue o princípio de investigação antes da cotação, ajudando os compradores a receber soluções tecnicamente compatíveis em vez de recomendações genéricas.

Além do fornecimento de equipamentos, a SMT MALLS mantém um amplo estoque pronto para envio, abrangendo mais de 2.100 peças de reposição originais de grandes marcas. Vídeos de teste e suporte técnico são fornecidos para ajudar os clientes a verificar as condições e o desempenho dos equipamentos antes da entrega. Para compradores que consideram oTRI TR7007Q SII, isso significa um processo de compra mais transparente e maior confiança desde a avaliação até a instalação.

Se o seu plano de produção inclui passos mais finos, encapsulamento avançado ou um controle mais rigoroso de materiais que não sejam de solda, o TR7007Q SII oferece a precisão, a versatilidade e a segurança de processo necessárias para manter o rendimento e a qualidade no caminho certo.
