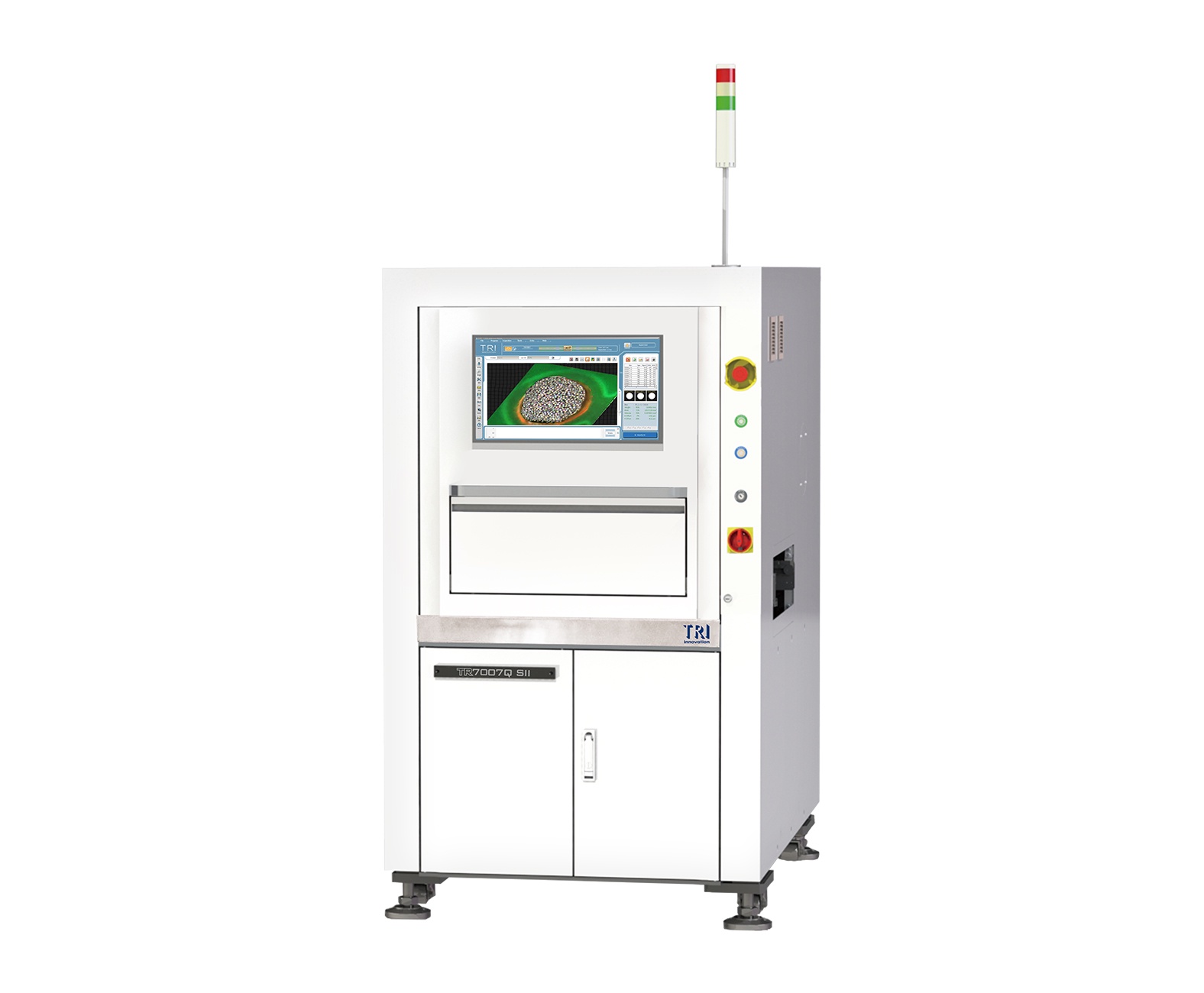

El TR7007Q SII está diseñado para fabricantes que avanzan hacia geometrías más finas, diseños más densos y ventanas de proceso más reducidas. A medida que la producción electrónica evoluciona hacia Mini LED, Micro-LED, el encapsulado de semiconductores y ensamblajes altamente compactos, las plataformas de inspección convencionales pueden tener dificultades para ofrecer la claridad de imagen y la uniformidad de medición necesarias en la línea. Este sistema responde a ese desafío con una plataforma de captura de imágenes de 21 MP y una resolución de hasta 9.8 μm, proporcionando a los ingenieros de procesos la visibilidad necesaria para inspeccionar pads subminiaturizados y características de deposición extremadamente pequeñas con confianza.

Para las fábricas que evalúan una solución confiable de Mini LED SPI o una solución escalable de Semiconductor SPI, este modelo destaca por combinar una arquitectura óptica avanzada con un rendimiento de nivel metrológico. El resultado son datos de medición más estables, una mayor repetibilidad y una discriminación más clara de los defectos en aplicaciones donde pequeñas variaciones de altura pueden afectar el rendimiento, la fiabilidad y la calidad del ensamblaje posterior.

Diseñado para las características más pequeñas e importantes

El sistema cuenta con una cámara de alta resolución de 21 MP diseñada para obtener imágenes de precisión en entornos de producción exigentes. Con capacidad de SPI de 9.8μm, la plataforma resulta especialmente adecuada para pads subminiaturizados y estructuras avanzadas de interconexión en las que el análisis volumétrico y de altura preciso es fundamental. Este nivel de detalle permite controlar de forma más eficaz la calidad de impresión y la deposición de materiales antes de que los defectos avancen por la línea de producción.

El alcance de la inspección va mucho más allá de la impresión SMT estándar. El TR7007Q SII admite componentes 008004 (0201 métrico), estructuras Micro-LED y la inspección de bumps de soldadura y flux a nivel de semiconductor. Esta flexibilidad lo convierte en una opción ideal para fabricantes que atienden sectores de alto valor, donde cada micra cuenta y los estándares de verificación son rigurosos.

Óptica de cuádruple proyección para PCB densas y encapsulados avanzados

Una de las principales ventajas del TRI TR7007Q SII es su sistema de luz estructurada de cuádruple proyección. En ensamblajes de alta densidad, las interferencias y las sombras pueden reducir la fiabilidad de la inspección, especialmente cuando los diseños de pads están muy juntos o las separaciones entre componentes son mínimas. El diseño de cuádruple proyección está desarrollado para eliminar más completamente estos efectos de interferencia, ayudando al sistema a mantener una captura de datos precisa en superficies complejas y diseños de placas compactos.

Esto resulta especialmente valioso para fabricantes que trabajan con módulos de pantalla de nueva generación, encapsulados de semiconductores y sistemas electrónicos compactos para automoción, donde el rendimiento de la inspección debe mantenerse constante incluso cuando aumenta la complejidad de la placa. En términos prácticos, una mejor cobertura óptica se traduce en una mejor comprensión del proceso, un análisis más rápido de las causas raíz y decisiones más fundamentadas sobre la optimización de la línea.

Ventajas clave para los equipos de producción

• Captura detalles ultrafinos de la pasta de soldadura y de los materiales mediante una cámara de 21MP.
• Admite la inspección de características finas hasta 9.8 μm para un control avanzado del proceso.
• Gestiona en una sola plataforma las tareas de inspección de Mini LED, Micro-LED y encapsulados de semiconductores.
• Mejora la estabilidad de las mediciones mediante una precisión orientada a la metrología y un mayor rendimiento de Gauge R&R.
• Reduce las interferencias ópticas en diseños de PCB densos mediante la tecnología de cuádruple proyección.
• Amplía las capacidades más allá de la pasta de soldadura al permitir la inspección confiable de adhesivos, flux y materiales epoxi.

Más que una medición de pasta

Las líneas de producción modernas necesitan cada vez más sistemas de inspección capaces de identificar materiales no soldados con la misma precisión que se espera para la pasta de soldadura. El TR7007Q SII responde a este requisito con capacidad de detección de alto contraste para adhesivos, flux y epoxi. Para los usuarios que buscan un rendimiento sólido de Flux Inspection, esto proporciona una ventaja práctica en procesos donde la contaminación, el control de residuos o la verificación de la dispensación influyen directamente en la calidad del producto.

En entornos de encapsulado avanzado, la Bump Measurement precisa es igualmente importante. Pequeñas desviaciones en la geometría de los bumps pueden afectar la integridad de la interconexión y la fiabilidad a largo plazo. Al proporcionar datos 3D de alta resolución, el sistema ayuda a los equipos de calidad a supervisar con mayor eficacia las dimensiones críticas y a mantener una mayor uniformidad del proceso de un lote a otro.

Diseñado para industrias de alta fiabilidad

Cuando la trazabilidad y la repetibilidad son esenciales, el excelente rendimiento de Gauge R&R del sistema se convierte en una ventaja decisiva. Esto hace que la plataforma resulte especialmente atractiva para fabricantes de sistemas electrónicos para automoción, aeroespacial y aplicaciones médicas, donde los resultados de inspección deben respaldar la cualificación del proceso, las auditorías de clientes y un estricto control de calidad interno. Un sistema de High Precision 3D SPI competente no consiste simplemente en detectar defectos; consiste en producir datos confiables sobre los que los ingenieros puedan actuar.

Para los equipos de operaciones, esto significa menos discrepancias sobre la credibilidad de las mediciones, un ajuste más estable del proceso y una mayor confianza al introducir nuevos productos con tolerancias más estrictas. Para los responsables de calidad, significa una base más confiable para la mejora continua y la protección del rendimiento.

Quiénes se benefician de este sistema

1. Fabricantes de Mini LED y Micro-LED que requieren una inspección uniforme de paso fino.
2. Instalaciones de encapsulado de semiconductores que necesitan un análisis preciso de bumps de soldadura y flux.
3. Plantas de sistemas electrónicos para automoción enfocadas en un rendimiento de medición repetible y auditable.
4. Proveedores EMS aeroespaciales y médicos cuyos estándares de verificación de procesos son excepcionalmente exigentes.
5. Líneas SMT avanzadas que trabajan con componentes ultrapequeños, como los encapsulados 008004.

Por qué adquirir productos de SMT MALLS

SMT MALLS presta servicio a la industria SMT mundial desde 2009, proporcionando soluciones integrales de equipos y repuestos respaldadas por una amplia experiencia práctica. Con más de 200 líneas de producción completas entregadas en Europa, Sudamérica y Asia, la empresa presta apoyo a fábricas que priorizan el tiempo de actividad, la fiabilidad del proceso y un servicio ágil. Cada cotización sigue el principio de investigar antes de cotizar, ayudando a los compradores a recibir soluciones técnicamente adecuadas en lugar de recomendaciones genéricas.

Además del suministro de equipos, SMT MALLS mantiene un amplio inventario listo para enviar que incluye más de 2,100 repuestos originales de las principales marcas. Se proporcionan vídeos de prueba y asistencia técnica para ayudar a los clientes a verificar el estado y el rendimiento de los equipos antes de la entrega. Para los compradores que estén considerando el TRI TR7007Q SII, esto significa un proceso de compra más transparente y una mayor confianza desde la evaluación hasta la instalación.

Si su hoja de ruta de producción incluye pasos más finos, encapsulados avanzados o un control más estricto de los materiales no soldados, el TR7007Q SII ofrece la precisión, versatilidad y garantía del proceso necesarias para mantener bajo control el rendimiento y la calidad.
