Soldadura selectiva profesional para la fabricación DIP de alto rendimiento

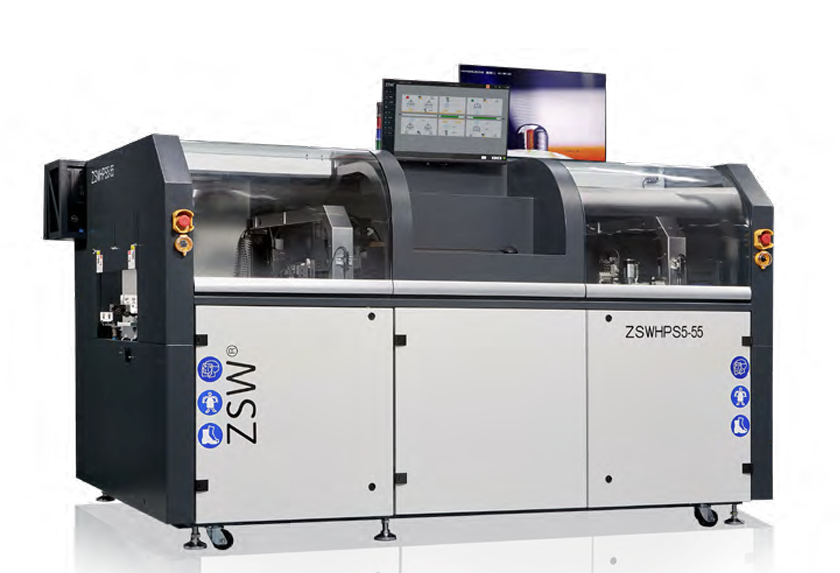

El ZSW HPS5-55 es un sistema de soldadura de 5 módulos avanzado, desarrollado para fabricantes que necesitan una mayor producción, una mejor estabilidad del proceso y un control más preciso en el exigente ensamblaje de componentes de inserción. Como plataforma moderna de equipos de soldadura selectiva de Zhuoshengwei, está diseñada para abordar uno de los cuellos de botella más habituales en la producción DIP automatizada: la limitada capacidad de soldadura cuando la variedad de productos se vuelve más compleja y los diseños de las placas son más densos.

En muchas fábricas, las plataformas convencionales de soldadura selectiva funcionan bien con trabajos estándar, pero empiezan a ralentizar la línea al procesar PCBA multicapa, ensamblajes con una alta masa térmica o programas que requieren un precalentamiento prolongado y múltiples pasos de soldadura. El ZSW ZSWHPS5-55 resuelve este problema mediante su arquitectura mejorada de cinco módulos, que permite configurar una capacidad adicional de precalentamiento o estaciones de soldadura dobles para mantener las placas en movimiento de forma eficiente sin sacrificar la calidad de las uniones soldadas.

Especificaciones del producto

Por qué es importante el diseño de 5 módulos en las líneas DIP

Para las fábricas que producen distintos tipos de productos, la limitación real a menudo no es la velocidad de colocación, sino la capacidad de soldadura de componentes de inserción posterior al proceso SMT. Cuando una línea debe procesar conectores, transformadores, componentes blindados y otras piezas térmicamente exigentes, la etapa de soldadura puede convertirse en el punto donde se acumula el trabajo en curso. Aquí es donde el enfoque de soldadura selectiva de Zhuoshengwei ofrece una ventaja práctica.

La disposición de cinco módulos está diseñada para ampliar la capacidad del proceso sin imponer concesiones innecesarias. El precalentamiento adicional ayuda a estabilizar las placas con mayor cantidad de cobre o una distribución térmica irregular, mientras que la capacidad de soldadura doble puede reducir el tiempo de espera entre las operaciones de soldadura. En entornos de producción reales, esto se traduce en tiempos de ciclo más cortos, una mejor correspondencia del takt con los procesos SMT anteriores y una mayor eficacia global de los equipos en las líneas DIP.

Beneficios principales para los ingenieros de producción

• Reduce los cuellos de botella de producción en ensamblajes complejos de componentes de inserción
• Mejora la continuidad del proceso para PCBA que requieren una preparación térmica más prolongada o por etapas
• Admite tanto cambios frecuentes de producto como una producción estable de larga duración
• Ayuda a mantener la uniformidad de la soldadura en placas densas con una separación reducida entre componentes

Control de precisión para aplicaciones THT exigentes

La máquina combina un sistema de visión CCD de circuito cerrado con una bomba electromagnética de gran estabilidad para ofrecer a los operadores un control fiable sobre la posición de la soldadura y la formación de las uniones. Esto es especialmente importante en la soldadura de componentes de inserción, donde pequeñas desviaciones pueden provocar un llenado insuficiente, puentes de soldadura o estrés térmico en los dispositivos cercanos. En placas de alta densidad, un comportamiento estable de la ola de soldadura no es una comodidad, sino un requisito esencial para obtener una calidad repetible.

La monitorización de parámetros en tiempo real refuerza aún más el control del proceso, ya que permite al sistema mantener la uniformidad de la altura de la ola de soldadura y del perfil de temperatura. Para los fabricantes de productos electrónicos de seguridad crítica, industriales o de comunicaciones, este nivel de monitorización favorece una mayor repetibilidad entre lotes y entre turnos.

Suficientemente flexible para HMLV y una producción escalable

Una de las ventajas de este sistema de soldadura para ensamblaje SMT es su adaptabilidad. Los cambios rápidos de boquilla lo hacen práctico para operaciones de alta variedad y bajo volumen, en las que la eficiencia de la preparación influye directamente en la rentabilidad. Al mismo tiempo, la arquitectura es adecuada para programas de producción más grandes que requieren una salida estable durante largos periodos. La compatibilidad con diversas aleaciones de soldadura sin plomo también ofrece a los fabricantes mayor margen para adaptar el proceso a las normas de los clientes y a los requisitos de conformidad regionales.

Una opción adecuada para la planificación moderna de equipos de producción DIP

El ZSW HPS5-55 es una opción sólida para proveedores EMS, proveedores de electrónica para automóviles, fabricantes de sistemas de control industrial, productores de electrodomésticos y cualquier fábrica que busque modernizar sus equipos de producción DIP sin perder flexibilidad. Es especialmente valioso cuando la soldadura selectiva debe admitir diversos diseños de placas, plazos de entrega ajustados y altas expectativas de rendimiento a la primera pasada.

Aplicaciones habituales

1. Soldadura selectiva de ensamblajes THT de alta densidad después del reflujo SMT
2. Líneas de producción con conectores, relés, terminales y otros componentes complejos de inserción
3. Fábricas que equilibran pedidos de prototipos, NPI y producción en serie en la misma línea
4. Operaciones que buscan aliviar los cuellos de botella posteriores a la colocación sin sacrificar la calidad de la soldadura

Por qué elegir SMT MALLS como proveedor

SMT MALLS presta servicio a fabricantes de productos electrónicos de todo el mundo desde 2009, respaldado por 17 años de experiencia práctica en la industria SMT y por la entrega satisfactoria de más de 200 líneas de producción completas en Europa, Sudamérica y Asia. Entendemos que, al seleccionar una plataforma de soldadura, los compradores no solo comparan las características de las máquinas. También evalúan la respuesta del servicio, la seguridad del suministro de piezas de repuesto y la credibilidad del proveedor que respalda el equipo.

Por eso combinamos el suministro de equipos con uno de los sistemas de asistencia para piezas de repuesto más sólidos del mercado. Con más de 2,100 piezas originales en stock de las principales marcas SMT, ayudamos a las fábricas de todo el mundo a minimizar el tiempo de inactividad mediante la disponibilidad inmediata de piezas y un envío rápido. Para los clientes que construyen o actualizan líneas completas, esto es tan importante como el rendimiento de la máquina, ya que la continuidad de la producción depende de ambos factores.

Nuestro compromiso con la fiabilidad es igualmente directo: cada máquina cuenta con vídeos completos de pruebas antes de la entrega, y nuestro equipo proporciona asistencia técnica práctica basada en conocimientos reales de las aplicaciones. Este enfoque refleja nuestro principio de investigar antes de cotizar, garantizando que la solución recomendada se ajuste al proceso, los objetivos de capacidad y los requisitos de las placas del cliente.

Lo que obtiene con SMT MALLS

• 17 años de experiencia global en SMT
• Más de 2100 piezas de repuesto originales listas para enviar
• Vídeos completos de las pruebas de las máquinas para una mayor confianza en la entrega
• Asistencia técnica especializada para la instalación, la evaluación y las necesidades continuas de producción

Si su objetivo es eliminar la soldadura selectiva como el paso limitante de su línea, el ZSW ZSWHPS5-55 ofrece un camino práctico y centrado en la producción. Combina las ventajas de capacidad de una plataforma de cinco módulos con el control necesario para una soldadura precisa de componentes de inserción, lo que lo convierte en una opción fiable para los fabricantes que necesitan tanto producción como calidad.
