Produktübersicht

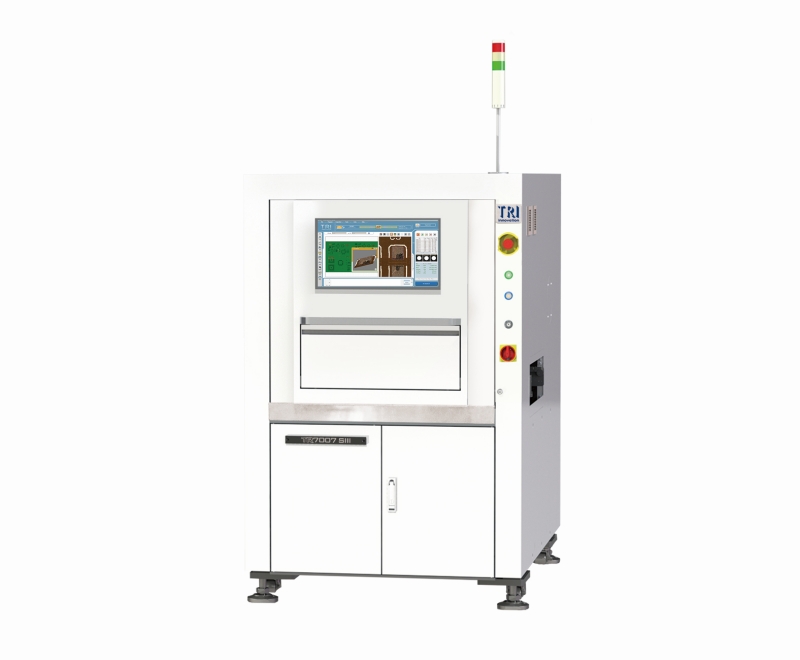

Für Elektronikhersteller, die ständig unter Druck stehen, den Durchsatz zu steigern, ohne die Prozesskontrolle zu beeinträchtigen, setzt das TRI TR7007 SIII einen praxisnahen Maßstab. Diese für anspruchsvolle SMT-Umgebungen entwickelte Plattform für High Speed 3D SPI kombiniert schnelle Inspektion, stabile Bewegungssteuerung und zuverlässige 3D-Messung, um Fabriken dabei zu unterstützen, die Druckqualität in großem Maßstab aufrechtzuerhalten. Als Teil der bewährten TR7007 Series eignet sie sich besonders für Montagebetriebe mit hoher Variantenvielfalt und hohen Stückzahlen, in denen jede Sekunde und jedes Druckergebnis zählt.

In der realen Produktion bleibt der Lotpastendruck eine der kritischsten Variablen, die die nachgelagerte Ausbeute beeinflussen. Unzureichendes Volumen, versetzte Pastendepots, das Risiko von Lötbrücken oder eine schlechte Übertragungseffizienz können schnell zu Bestückfehlern, Tombstoning, Nacharbeit und schwer erkennbaren Zuverlässigkeitsproblemen führen. Die TRI SPI-Lösung begegnet diesen Herausforderungen direkt an der Ursache, indem sie genaue und wiederholbare Inspektionsdaten schnell genug liefert, um mit den Taktzeiten moderner Linien Schritt zu halten. Mit einer Inspektionsgeschwindigkeit von 200cm2/sec SPI bei 15 μm Auflösung ist das System für Hersteller ausgelegt, die sich keine Engpässe zwischen Druck und Bestückung leisten können.

Hauptmerkmale und Produktionsvorteile

Für Geschwindigkeit in der Massenproduktion ausgelegt

Der größte Vorteil des TR7007 SIII liegt in seiner Fähigkeit, echte Massenproduktion zu unterstützen. Hochgeschwindigkeitsinspektion ist nur dann wertvoll, wenn sie unter den täglichen Bedingungen in der Fabrik nutzbar bleibt und nicht nur bei idealen Vorführungen. Dieses System bietet branchenführenden Durchsatz und bewahrt zugleich die für Prozessentscheidungen erforderliche Messintegrität. Für stark ausgelastete SMT-Linien zur Produktion von Unterhaltungselektronik, Automobilmodulen, Industriesteuerungen oder Kommunikationsgeräten ist dieses Gleichgewicht entscheidend. Eine schnellere SPI-Stufe bedeutet weniger Wartezeit zwischen Druckprüfung und Bestückung und macht die Maschine zu einer überzeugenden Lösung für Anwendungen der Mass Production SPI.

Mechanische Stabilität für hohe Wiederholbarkeit

Die Inspektionsgenauigkeit hängt stark von der Plattformstabilität ab, insbesondere bei steigender Bewegungsgeschwindigkeit. Die verbesserte mechanische Struktur des TR7007 SIII ist darauf ausgelegt, selbst bei maximaler Bewegungsgeschwindigkeit äußerst hohe Stabilität zu gewährleisten. In der Praxis trägt dies dazu bei, vibrationsbedingte Abweichungen zu reduzieren und eine gleichmäßigere Datenerfassung über lange Produktionsläufe hinweg zu unterstützen. Für Prozessingenieure und Qualitätsteams bedeutet ein stabiles Inspektionsverhalten mehr Sicherheit bei Gut/Schlecht-Entscheidungen und bei der Anpassung von Druckereinstellungen anhand von Trenddaten.

Schattenfreie Bildgebung bei dichten PCB-Layouts

Moderne Leiterplatten werden zunehmend dichter bestückt, wodurch bei der Inspektion weniger Spielraum für Blindstellen bleibt. Die in diesem System eingesetzte strukturierte Lichttechnologie mit Doppelprojektion wurde entwickelt, um Schatten zu eliminieren und eine Messabdeckung von 100 % zu erreichen. Dies ist besonders wichtig für Fine-Pitch-Designs, kompakte Baugruppen und dicht belegte Lotpastenbereiche, in denen eine unvollständige Bildgebung Fehler verdecken oder falsche Abweichungen erzeugen kann. Durch die verbesserte Sichtbarkeit über das gesamte Padmuster hinweg erhöht die Maschine die Zuverlässigkeit jedes Solder Paste Inspection-Zyklus.

Zuverlässige 3D-Daten für kleine Komponenten

Mit der fortschreitenden Miniaturisierung von Komponenten müssen Inspektionssysteme aussagekräftige Daten für extrem kleine Pastendepots liefern. Das TR7007 SIII bietet zuverlässige 3D-Messungen von Höhe, Fläche und Volumen, einschließlich Anwendungen mit Komponenten der Größe 01005 (0402 metrisch). Dieses Präzisionsniveau hilft Herstellern, Druckprobleme zu erkennen, bevor sie kostspielige nachgelagerte Fehler verursachen. Statt erst später im Prozess auf Bestückungs- oder Reflow-Fehler zu reagieren, können Teams früher eingreifen, die Erstausbeute verbessern und vermeidbaren Ausschuss reduzieren.

Closed-Loop-Kommunikation für intelligentere Prozesssteuerung

Ein weiterer wesentlicher Vorteil ist die vollständige M2M-Konnektivität mit Siebdruckern. Durch die Aktivierung von Closed-Loop-Feedback unterstützt das System die Echtzeitoptimierung des Druckprozesses. Wenn SPI-Daten Drift oder wiederkehrende Abweichungen erkennen, können Korrekturmaßnahmen an den Drucker zurückgemeldet werden, um die Produktion schneller zu stabilisieren. Für Fabriken, die intelligentere Automatisierungsstrategien verfolgen, macht diese Funktion die Inspektion von einem passiven Kontrollpunkt zu einem aktiven Werkzeug zur Prozessverbesserung. Das Ergebnis sind eine höhere Druckkonsistenz, weniger durchgerutschte Fehler und ein effizienterer Einsatz der Aufmerksamkeit des Bedienpersonals.

Warum dies in einer realen SMT-Fertigung wichtig ist

• Hilft, druckbedingte Fehler vor Bestückung und Reflow zu vermeiden
• Unterstützt höheren Durchsatz ohne Einbußen bei der Zuverlässigkeit der 3D-Inspektion
• Verbessert die Linienstabilität bei dicht bestückten und miniaturisierten PCB-Baugruppen
• Stellt Prozessingenieuren und Qualitätsmanagern verwertbare Daten bereit
• Stärkt die Ausbeuteverbesserung durch die Integration von Drucker-Feedback

Wer am meisten von diesem System profitiert

Das TR7007 SIII eignet sich hervorragend für Elektronikhersteller, die höhere Inspektionskapazität und eine präzisere Kontrolle des Druckprozesses anstreben. Es ist eine leistungsstarke Option für OEM-Fabriken, EMS-Anbieter und große Auftragsfertiger mit kontinuierlichen SMT-Schichten. Produktionsmanager profitieren von geringeren Engpässen, Qualitätsingenieure erhalten vertrauenswürdigere Inspektionsdaten, und Wartungs- oder Automatisierungsteams können die M2M-Konnektivität nutzen, um reaktionsfähigere Linien aufzubauen.

1. SMT-Fabriken mit hohem Volumen, die eine schnelle und stabile Inline-Lotpasteninspektion benötigen
2. Hersteller, die dicht bestückte Leiterplatten oder Leiterplatten mit feinen Strukturen verarbeiten
3. Betriebe, die eine Ausbeuteverbesserung durch Closed-Loop-Steuerung des Druckprozesses anstreben
4. Standorte, die Baugruppen mit sehr kleinen Komponenten und strengen Qualitätszielen produzieren

Warum bei SMT MALLS beziehen

Die Wahl der richtigen Inspektionsplattform ist nur ein Teil einer erfolgreichen Investition. Ebenso wichtig ist die Zusammenarbeit mit einem Lieferanten, der die Realität von Anlagenverfügbarkeit, Verifizierung und After-Sales-Support versteht. SMT MALLS wurde 2009 gegründet und ist ein vertrauenswürdiger globaler Anbieter von Komplettlösungen für SMT-Ausrüstung und Ersatzteile. Gestützt auf 17 Jahre Branchenerfahrung hat das Unternehmen mehr als 200 komplette Produktionslinien in Europa, Südamerika und Asien geliefert und Tausenden von Fabriken beim Aufbau effizienter Fertigungssysteme geholfen.

SMT MALLS ist bekannt für sein sofort lieferbares Lager mit über 2.100 Originalersatzteilen führender Marken wie ASM, FUJI, YAMAHA, Panasonic, JUKI und Hanwha. Über die Lieferung von Anlagen hinaus folgt das Unternehmen dem strengen Prinzip „Untersuchung vor Angebotserstellung“. Jede Maschine und jedes Ersatzteil wird durch Testvideos und technische Unterstützung begleitet, was Käufern ein transparenteres und zuverlässigeres Einkaufserlebnis bietet. Für Hersteller, die in ein TRI TR7007 SIII investieren, verringert dieses Engagement die Unsicherheit und unterstützt eine schnellere Inbetriebnahme.

Eine praxisgerechte Wahl für die moderne Druckinspektion

Wenn Ihre Produktionsziele sowohl Geschwindigkeit als auch Kontrolle erfordern, bietet das TR7007 SIII eine überzeugende Lösung. Es kombiniert den von einem TRI SPI-System der nächsten Generation erwarteten Durchsatz mit der stabilen Mechanik, der vollflächigen Bildgebung und der Prozesskonnektivität, die in der fortschrittlichen SMT-Fertigung erforderlich sind. Für Unternehmen, die eine zuverlässige Lösung für High Speed 3D SPI innerhalb der TR7007 Series bewerten, ist dieses Modell ein leistungsstarkes Werkzeug zur Verbesserung der Druckqualität, zum Schutz nachgelagerter Prozesse und zur Unterstützung eines nachhaltigen Produktionswachstums.
