तकनीकी अवलोकन

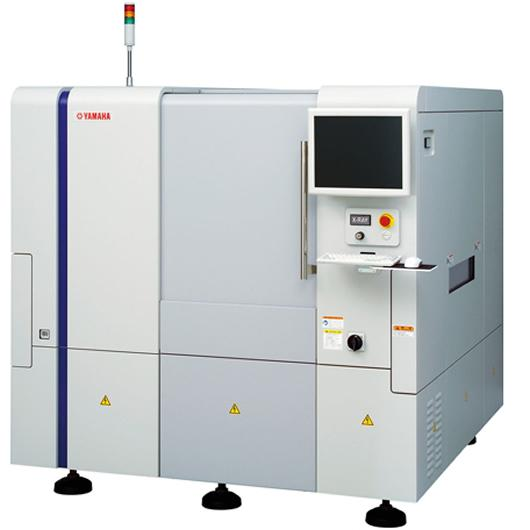

Yamaha YSi-X उन निर्माताओं के लिए तैयार किया गया है जो लगातार अधिक जटिल असेंबली को प्रबंधित करने के लिए अलग-अलग निरीक्षण चरणों पर निर्भर नहीं रह सकते। एक वास्तविकहाइब्रिड निरीक्षण प्रणालीके रूप में, यह एक ही इन-लाइन प्लेटफॉर्म पर 3D X-Ray, दृश्यमान-छवि AOI, लेज़र मापन और इन्फ्रारेड सेंसिंग को संयोजित करता है। यह एकीकृत डिज़ाइन एक ही मशीन को उन दोषों के प्रकारों को कवर करने में सक्षम बनाता है जिनके लिए सामान्यतः कई स्टेशनों की आवश्यकता होती है, जिससे उच्च-विविधता और उच्च-विश्वसनीयता वाली उत्पादन लाइनों को ट्रांसफर समय कम करने, फ्लोर स्पेस बचाने और प्रक्रिया नियंत्रण बेहतर बनाने में सहायता मिलती है।

व्यावहारिक उत्पादन वातावरण में, छिपी हुई सोल्डर जॉइंट समस्याएँ अक्सर पारंपरिक ऑप्टिकल विधियों से बच निकलती हैं। इसी कारणYamaha YSi-Xउन्नत SMT लाइनों के लिए विशेष रूप से उपयोगी है, जो BGA, बॉटम-टर्मिनेटेड कंपोनेंट्स, पावर डिवाइस, ऑटोमोटिव बोर्ड और घनी बहु-परत असेंबली संभालती हैं। इसकी निरीक्षण संरचना उन चीज़ों को उजागर करने के लिए डिज़ाइन की गई है जिन्हें ऑपरेटर सतह से नहीं देख सकते, और साथ ही यह आधुनिक इन-लाइन विनिर्माण से अपेक्षित गति को बनाए रखती है।

हाइब्रिड निरीक्षण क्यों महत्वपूर्ण है

एक पारंपरिक लाइन में AOI को रिफ्लो से पहले या बाद में स्थापित किया जा सकता है और फिर छिपे हुए जॉइंट की जाँच के लिए एक स्वतंत्र X-ray सेल जोड़ा जाता है। इस दृष्टिकोण से हैंडलिंग चरण बढ़ते हैं, अलग-अलग डेटा साइलो बनते हैं और सुधारात्मक कार्रवाई में अक्सर देरी होती है। Yamaha YSi-X पूरक सेंसिंग तकनीकों को एक ही निर्णय-निर्माण प्लेटफॉर्म में एकीकृत करके इस सीमा का समाधान करता है। पहली बार में सही उत्पादन दर पर केंद्रित निर्माताओं के लिए, यह केवल सुविधा नहीं बल्कि दोषों को खोजने और रोकने के तरीके में एक रणनीतिक सुधार है।

• आंतरिक जॉइंट विश्लेषण और वॉल्यूमेट्रिक दोष पहचान के लिए 3D X-Ray इमेजिंग
• सतह की बनावट, ध्रुवता, कंपोनेंट की उपस्थिति और संरेखण की जाँच के लिए दृश्यमान AOI
• प्रोफ़ाइल-संबंधी निरीक्षण सहायता के लिए लेज़र सेंसिंग
• कठिन परिस्थितियों में पहचान कवरेज को मजबूत करने के लिए इन्फ्रारेड सेंसिंग

यह संयोजन कारखाने को एक ही बोर्ड परिवार के लिए अलग-अलग AOI और X-Ray स्टेशनों का रखरखाव किए बिना व्यापक निरीक्षण कवरेज प्रदान करता है। कई EMS और OEM उपयोगकर्ताओं के लिए, इसका अर्थ सरल लाइन बैलेंसिंग, अधिक सुसंगत ट्रेसबिलिटी और तेज़ मूल-कारण विश्लेषण है।

जटिल SMT असेंबली के लिए मुख्य क्षमताएँ

3D डिजिटल लैमिनोग्राफी

सिस्टम का 3D डिजिटल लैमिनोग्राफी फ़ंक्शन सोल्डर संरचनाओं की सटीक क्रॉस-सेक्शनल छवियाँ तैयार करता है, जिनकी पुष्टि केवल मानक ऑप्टिकल निरीक्षण से नहीं की जा सकती। यह आंतरिक वॉइड, ब्रिजिंग, हेड-इन-पिलो जोखिम संकेतक, अपर्याप्त वेटिंग और अन्य छिपे हुए सोल्डर दोषों की पहचान के लिए महत्वपूर्ण है, जो दीर्घकालिक फील्ड विश्वसनीयता को प्रभावित कर सकते हैं।BGA निरीक्षणके लिए, जहाँ जॉइंट पैकेज के नीचे पूरी तरह छिपा होता है, यह क्षमता अनिवार्य है।

130KV हाई-वोल्टेज पेनेट्रेशन

हाई-वोल्टेज X-ray स्रोत 130KV तक स्विच करने योग्य ट्यूब वोल्टेज का समर्थन करता है, जिससे उच्च-घनत्व वाले कंपोनेंट्स और ऑटोमोटिव-ग्रेड PCB के भीतर गहराई तक प्रवेश संभव होता है। यह तब महत्वपूर्ण होता है जब बोर्ड स्टैक-अप, कॉपर की मोटाई, शील्डिंग संरचनाएँ या पावर-पैकेज का द्रव्यमान कम ऊर्जा वाली इमेजिंग को अपर्याप्त बना देता है। इसका परिणाम उन मांगपूर्ण अनुप्रयोगों के लिए बेहतर छवि स्पष्टता है, जहाँ दोष की दृश्यता सीधे रिलीज़ संबंधी भरोसे को प्रभावित करती है।

समझौते के बिना इन-लाइन थ्रूपुट

कई कारखाने चक्र समय संबंधी चिंताओं के कारण मुख्य लाइन में X-ray शामिल करने से हिचकिचाते हैं। YSi-X काइन-लाइन X-Rayडिज़ाइन सार्थक निरीक्षण गहराई बनाए रखते हुए उच्च-गति उत्पादन का समर्थन करने के लिए तैयार किया गया है। उन संचालन के लिए जिन्हें ऑफलाइन सैंपलिंग के बजाय निरंतर प्रवाह की आवश्यकता होती है, यह गुणवत्ता आश्वासन और उत्पादन दक्षता के बीच बेहतर संतुलन प्रदान करता है।

क्लोज़्ड-लूप Yamaha कनेक्टिविटी

Yamaha AXIअवधारणा की एक प्रमुख विशेषता Yamaha प्लेसमेंट उपकरणों के साथ निर्बाध रूप से काम करने की इसकी क्षमता है। YSi-X निरीक्षण डेटा को वास्तविक समय में उत्पादन प्रक्रिया में वापस भेज सकता है, जिससे इंजीनियरिंग टीमों को रुझानों का पहले पता लगाने और किसी बैच में बार-बार होने वाले दोषों को फैलने से रोकने में सहायता मिलती है। निरीक्षण को अंतिम जाँच बिंदु मानने के बजाय, यह कनेक्टेड दृष्टिकोण इसे एक सक्रिय प्रक्रिया-सुधार उपकरण में बदल देता है।

सामान्य अनुप्रयोग

यह सिस्टम उन निर्माताओं के लिए उपयुक्त है जो ऐसी असेंबली तैयार करते हैं जिनमें छिपे हुए इंटरकनेक्ट की गुणवत्ता की विश्वसनीय पुष्टि आवश्यक होती है। सामान्य उपयोग के मामलों में शामिल हैं:

1. ऑटोमोटिव इलेक्ट्रॉनिक्स, जिनमें अधिक गहरी X-ray पेनेट्रेशन और स्थिर दोष मानदंड की आवश्यकता होती है
2. घने लेआउट और मिश्रित पैकेज तकनीकों वाले औद्योगिक नियंत्रण बोर्ड
3. मेडिकल और उच्च-विश्वसनीयता वाले इलेक्ट्रॉनिक्स, जहाँ ट्रेसबिलिटी और आंतरिक सोल्डर गुणवत्ता महत्वपूर्ण होती है
4. EMS वातावरण, जहाँ अनेक ग्राहकों, बदलते उत्पाद परिवारों और कड़े गुणवत्ता लक्ष्यों का प्रबंधन किया जाता है
5. BGA, QFN, LGA और पावर मॉड्यूल जैसे उन्नत पैकेज, जिन्हें3D X-Ray निरीक्षणसे लाभ मिलता है

SMT MALLS से स्रोत क्यों प्राप्त करें

उच्च-स्तरीयSMT निरीक्षण उपकरणका चयन केवल मशीन के विनिर्देशों पर निर्भर नहीं करता। यह इस बात पर भी निर्भर करता है कि आपूर्तिकर्ता शिपमेंट से पहले मशीन की स्थिति प्रमाणित कर सकता है या नहीं, लॉजिस्टिक्स सहायता दे सकता है या नहीं और खरीद जोखिम को कम कर सकता है या नहीं। SMT MALLS ने 2009 से SMT समाधानों में विशेषज्ञता हासिल की है और प्रत्येक परियोजना में 17 वर्षों का व्यावहारिक उद्योग अनुभव लाता है। हमने यूरोप, दक्षिण अमेरिका और एशिया में 200 से अधिक पूर्ण उत्पादन लाइनों की आपूर्ति की है तथा हजारों कारखानों को उपकरण, स्पेयर पार्ट्स और तकनीकी समन्वय के साथ सहायता प्रदान की है।

YSi-X जैसे उन्नत सिस्टम के खरीदारों के लिए हमारा संचालन सिद्धांत सरल है: कोटेशन से पहले जाँच। हम निरीक्षण उपकरण को सामान्य उत्पाद सूची के रूप में नहीं देखते। कोटेशन से पहले हम मशीन की स्थिति और उपलब्ध दस्तावेज़ों की पुष्टि करते हैं, ताकि ग्राहक को आवश्यक अनुप्रयोग और उत्पादन मानक के अनुरूप एक यथार्थवादी प्रस्ताव प्राप्त हो।

• शिपमेंट से पहले ऑन-साइट कार्यात्मक परीक्षण वीडियो उपलब्ध
• महत्वपूर्ण कंपोनेंट्स के संबंध में अनिश्चितता कम करने के लिए X-ray ट्यूब की स्थिति का सत्यापन
• विश्वसनीय निरीक्षण परिणामों की आवश्यकता वाले खरीदारों के लिए सेंसर सटीकता की पुष्टि
• सुरक्षित निर्यात हैंडलिंग और समन्वित डिलीवरी के लिए वैश्विक शिपिंग अनुभव
• Yamaha और अन्य प्रमुख SMT ब्रांडों की गहरी जानकारी पर आधारित तकनीकी सहायता

यह दृष्टिकोण उच्च-स्तरीय EMS ग्राहकों के लिए विशेष रूप से महत्वपूर्ण है, जहाँ निरीक्षण प्लेटफॉर्म को लंबे समय तक समस्या-निवारण के लिए नहीं, बल्कि गंभीर उत्पादन उपयोग के लिए तैयार होकर पहुँचना चाहिए। X-ray स्रोत और सेंसर प्रदर्शन के कार्यात्मक वीडियो प्रमाण सहित स्पष्ट परीक्षण साक्ष्य प्रदान करके, SMT MALLS खरीद टीमों और प्रक्रिया इंजीनियरों को अधिक भरोसे और बहुत कम अस्पष्टता के साथ आगे बढ़ने में सहायता करता है।

गुणवत्ता-केंद्रित उत्पादन के लिए व्यावहारिक विकल्प

Yamaha YSi-X इसलिए अलग पहचान रखता है क्योंकि यह एक वास्तविक विनिर्माण समस्या का समाधान करता है: ऑप्टिकल और X-ray निरीक्षण को अलग-अलग द्वीपों में विभाजित करने की अक्षमता। हाइब्रिड सेंसिंग, मजबूत पेनेट्रेशन क्षमता, सटीक लैमिनोग्राफिक इमेजिंग और उत्पादन-स्तरीय इनलाइन प्रदर्शन के साथ, यह निर्माताओं को जटिल बोर्डों पर दोष कवरेज के लिए एक अधिक बुद्धिमान मार्ग प्रदान करता है। विश्वसनीयYamaha AXIप्लेटफॉर्म, सार्थक प्रक्रिया फीडबैक और कम निरीक्षण विखंडन की तलाश करने वाले कारखानों के लिए, यह समाधान गंभीर विचार के योग्य है।

यदि आपकी टीम छिपे हुए सोल्डर जॉइंट नियंत्रण, BGA गुणवत्ता सत्यापन या एकीकृत लाइन अनुकूलन के लिएYamaha YSi-Xका मूल्यांकन कर रही है, तो SMT MALLS यथार्थवादी उपकरण आकलन, प्रमाण-आधारित प्री-शिपमेंट परीक्षण और अनुभवी अंतरराष्ट्रीय डिलीवरी समन्वय के साथ परियोजना का समर्थन कर सकता है।
